| Номер в госреестре | 90246-23 |
| Наименование СИ | Тепловизоры |
| Обозначение типа СИ | PERGAM GasFir |
| Изготовитель | Акционерное общество "Пергам-Инжиниринг" (АО "Пергам-Инжиниринг"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 23.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры PERGAM GasFir (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора, а также для обнаружения утечки газов.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой охлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: GasFir, GasFir SF6 и GasFir 309. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Тепловизоры PERGAM GasFir конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и интерфейсы. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта, а также позволяет обнаруживать утечку газа. Измерительная информация может быть записана на съемную карту памяти типа TF, передана посредством прямого подключения к USB-порту.
Тепловизоры оснащены детектором утечки газов и способны обнаруживать следующие газы: гексафлорид серы или элегаз (SF6), аммиак (NH3), цианоакрилат, диоксид хлора, уксусная кислота, фреон-12, этилен, метилэтилкетон и др.

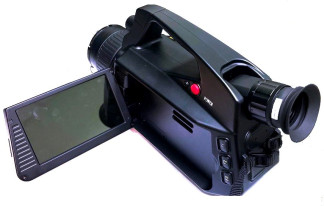

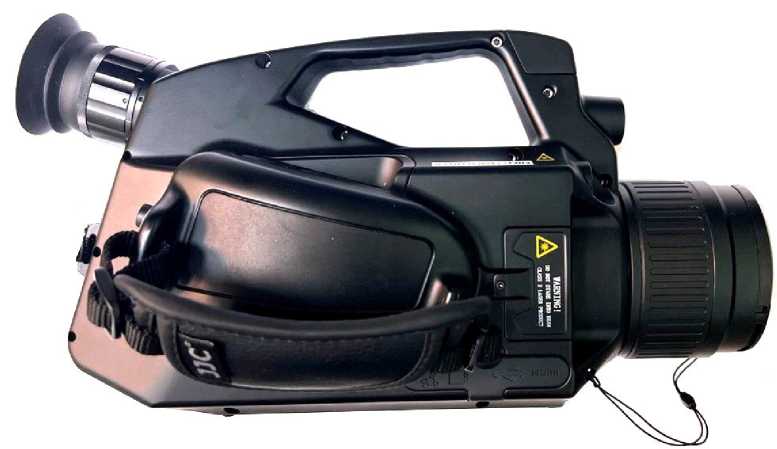

Фотография общего вида тепловизоров приведена на рисунке 1. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Место нанесения заводского номера
Рисунок 1 - Общий вид тепловизоров PERGAM GasFir
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров PERGAM GasFir
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.501-99ce509 (4c032004 22042610-3200001) |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение FMT устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также управления тепловизором в процессе мониторинга.
Метрологические и основные технические характеристики тепловизоров PERGAM GasFir в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики тепловизоров PERGAM GasFir
| Наименование характеристики | Значение (в зависимости от модели) | ||
| GasFir | GasFir SF6 | GasFir 309 | |
| Диапазон измерений температуры, °С | от -20 (-40*) до +60 от 0 до +100 от 0 до +120 от +120 до +240 от +230 до +350 | от -20 (-40*) до +60 от 0 до +100 от 0 до +120 от +120 до +240 от +230 до +500 | от -20 (-40*) до +20 от 0 до +50 от +15 до +70 от +40 до +100 от +65 до +140 от +100 до +190 от +155 до +260 от +180 до +300 от +240 до +400 от +300 до +500 от +370 до +650 от +420 до +760 от +510 до +955 от +700 до +1500 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до 0 °С включ., °С | ±2,0 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 °С до +100 °С включ., °С | ±1,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ||
| Порог температурной чувствительности (при температуре | < 0,015 | < 0,025 | < 0,015 |
| Наименование характеристики | Значение (в зависимости от модели) | ||
| GasFir | GasFir SF6 | GasFir 309 | |
| объекта +30 °С), °С | |||
| Спектральный диапазон, мкм | от 3,2 до 3,5 | от 10,3 до 10,7 | от 3,8 до 4,05 |
| У глы поля зрения (в зависимости от объектива), градус по горизонтали х градус по вертикали | 24°х19° 14,5°х11,6° | ||
| Пространственное разрешение (в зависимости от объектива), мрад | 1,31 (24°х19°) 0,76 (14,5°х11,6°) | ||
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Примечание: * - по дополнительному заказу | |||
| Наименование характеристики | Значение (в зависимости от модели) | ||
| GasFir | GasFir SF6 | GasFir 309 | |
| Количество пикселей матрицы детектора, пиксели х пиксели | 320x256 | ||
| Масса (включая батарею), кг, не более | 2,5 | 2,8 | |
| Запись изображений или частота обновлений, Гц | 30 | ||
| Габаритные размеры, мм (длина х ширина х высота), не более | 305x172x145 | 310x175x150 | |
| Напряжение питания, В | 7,2 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 не более 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 10 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизоры | PERGAM GasFir (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Литий-ионный аккумулятор | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Адаптер сетевой | - | 1 шт. |
| SD-карта | - | 1 шт. |
| Картридер для SD-карты | - | 1 шт. |
| Ремень | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Программное обеспечение на USB-накопителе | FMT | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
приведены в разделе «Подробные инструкции» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
26.51.66.124-078-52398851-23 ТУ Тепловизоры PERGAM GasFir. Технические условия.
| Зарегистрировано поверок | 11 |
| Поверителей | 5 |
| Актуальность данных | 27.10.2025 |
