| Номер в госреестре | 90213-23 |
| Наименование СИ | Комплексы радиоизотопные измерений уровня и плотности |
| Обозначение типа СИ | УРАЛ-3 |
| Изготовитель | Общество с ограниченной ответственностью "РадиоИзотопные Приборы" (ООО "РИП"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 19.10.2028 |
| МПИ (интервал между поверками) | 1 год - для комплексов измерений плотности, 3 года - для комплексов измерений уровня |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы радиоизотопные измерений уровня и плотности УРАЛ-3 предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Принцип действия комплексов радиоизотопных измерений уровня и плотности УРАЛ-3 (далее - комплексы) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды и толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности или уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значения плотности или уровня, которые могут передаваться на автоматизированное рабочее место.
Конструктивно комплексы состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации, монтажных элементов. Определяемая комплексом величина (уровень или плотность) приводится в паспорте комплекса. Один блок обработки информации может поддерживать от 1 до 16 блоков детектирования. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать верхнее значение диапазона измерений уровня до 32 м.
Для измерений плотности в комплексах могут применяться источники гамма-излучения с радионуклидом 22Na, 137Cs, 60Co, для измерений уровня в комплексах могут применяться источники гамма-излучения с радионуклидом 137Cs, 60Co, помещённые в контейнеры типа БГИ-ЗРК-60, БГИ-ЗРК-80, LB744x, P100-P270, LB8300, LB80x0, LB8125, БГИ-ххх, FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, VEGASOURCE 3x, БГИ-МНЛЗ или аналогичные.
Блок детектирования представляет собой сцинтиллятор на основе иодида натрия (NaI) или йодида цезия (CsI) или поливинилтолуола (ПВТ), через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер комплексов в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе блока детектирования, способом лазерной гравировки или типографским способом. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки.
Пломбирование комплекса не предусмотрено.
Общий вид комплексов с указанием мест нанесения заводского номера представлен на рисунках 1-3.

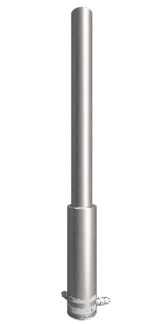

Рисунок 1 - Общий вид блоков детектирования с указанием места нанесения заводского номера
Рисунок 2 - Общий вид блоков обработки информации
БГИ-ххх
P100-P270
LB744x
FQG60, FQG61, FQG62, FQG63,
FQG66,
Multiplex9s-3, Multiplex9s
БГИ-ЗРК-60,
БГИ-МНЛЗ
БГИ-ЗРК-80
VEGASOURCE 3x LB8xxx
Рисунок 3 - Общий вид вариантов блоков гамма-излучения
Комплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УРАЛ-3 |
| Номер версии (идентификационный номер) ПО | не ниже 2.00.0000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний плотности1, кг/м3 | от 500 до 5000 |
| Диапазон измерений плотности1, кг/м3 | от 500 до 3500 |
| Диапазон измерений уровня (для одного блока детектирования)2, мм | от 0 до 2000 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности3, %: - с источниками гамма-излучения 137Cs, 60Co - с источником гамма-излучения 22Na | ±1,0 ±2,0 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при имитационном способе поверки и поверке с помощью весов методом Архимеда3, %: - с источниками гамма-излучения 137Cs, 60Co - с источником гамма-излучения 22Na | ±1,5 ±2,5 |
| Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4, % | ±0,1 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня3, % | ±1,0 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при имитационном способе поверки3, % | ±2,0 |
| Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4, % | ±0,1 |
| 1Диапазон показаний и диапазон измерений плотности конкретного комплекса находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного комплекса и приводятся в паспорте комплекса. 2Верхнее значение диапазона измерений уровня конкретного комплекса не более значения, установленного в таблице 2, определяется комплектацией конкретного комплекса и приводится в паспорте комплекса. 3Пределы допускаемой основной приведенной погрешности измерений уровня и плотности определяются особенностями места установки, монтажа комплекса, и приводятся в паспорте комплекса. 4Температура окружающей среды при нормальных условиях измерений от 15 °С до 25 °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | 25±7 от 115 до 230 50±1 |
| Потребляемая мощность, В^А, не более | 30 |
| Выходной сигнал: - аналоговый, мА - цифровой | от 4 до 20 RS485 |
| Габаритные размеры блока гамма-излучения в контейнере, мм, не более: - длина - ширина - высота | 455 350 2300 |
| Габаритные размеры блока детектирования, мм, не более: - диаметр - длина | 130 2500 |
| Габаритные размеры блока обработки информации, мм, не более: - длина - ширина - высота | 200 110 140 |
| Масса блока детектирования, кг, не более | 40 |
| Масса блока обработки информации, кг, не более | 2 |
| Масса блока гамма-излучения в контейнере, кг, не более | 120 |
| Условия эксплуатации блоков детектирования: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, %, не более | от -40 до +50 95 |
| Условия эксплуатации блоков обработки информации: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, %, не более | от -20 до +70 95 |
| Средняя наработка на отказ, ч | 70000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс радиоизотопный измерений уровня и плотности | УРАЛ-3 | 1 шт.1 |
| Комплект монтажных элементов | - | 1 шт.2 |
| Руководство по эксплуатации | РЭ 26.51.41-004-2022 | 1 экз. |
| Паспорт | ПС 26.51.41-004-2022 | 1 экз. |
| 1 Тип и количество блоков гамма-излучения и блоков детектирования в соответствии с заказом. 2 Количество в соответствии с заказом. | ||
приведены в разделе 5 «Установка и подключение» руководства по эксплуатации РЭ 26.51.41-004-2022.
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
26.51.41-004-61301738-2022 ТУ Комплексы радиоизотопные измерений уровня и плотности УРАЛ-3. Технические условия.
