| Номер в госреестре | 90209-23 |
| Наименование СИ | Анализатор |
| Обозначение типа СИ | 973-SF6 |
| Изготовитель | "MBW Calibration LTD", Швейцария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор 973-SF6 (далее - анализатор) предназначен для измерений влажности газа (температуры точки росы), объемной доли гексафторида серы (SF6, элегаз) и диоксида серы (SO2) в распределительных устройствах с элегазовой изоляцией (КРУЭ) и других высоковольтных установках.
Принцип действия анализатора 973-SF6, сер. № 21-0601, основан на измерении температуры, при которой происходит конденсация влаги и элегаза на охлаждаемой зеркальной поверхности измерительной головки. По температуре конденсации, которая зависит от концентрации водяного пара, оценивается влажность и объемная доля элегаза. Принцип действия модуля диоксида серы - электрохимический.
Отбор пробы осуществляется с помощью встроенного насоса.
Анализатор представляет собой автономный блок и выпущен в корпусе настольного исполнения, рассчитанном на переноску. Анализатор комплектуется двумя сменными модулями диоксида серы с разными диапазонами измерений.
Результаты измерений выводятся на жидкокристаллический дисплей с функцией сенсорного экрана, расположенный на передней панели анализатора. Электрическое питание анализатора осуществляется от сети.
Анализатор имеет возможность сохранения результатов измерений во внутренней памяти прибора и передачи результатов измерений на ПК в протокол Excel c помощью интерфейса RS232.
На лицевой панели анализатора расположены:
- жидкокристаллический дисплей с функцией сенсорного экрана;
- измерительная головка;
- цифровая клавиатура для ввода данных.
На задней панели анализатора расположены:
- кнопка включения/ выключения;
- разъем для подачи анализируемой газовой смеси;
- сменный модуль диоксида серы;
- вентилятор;
- разъем для подключения электрического питания.
Анализатор оснащен системой возвращения газа, с помощью которой анализируемый газ может храниться в отсеке внутри устройства на протяжении процесса измерений. По завершению процесса измерения газ может быть закачан автоматически или вручную обратно в распределительное устройство или другую емкость.
Дополнительная функция - измерение давления в газовом отсеке.
Общий вид анализатора приведен на рисунке 1.
Нанесение знака поверки на анализатор не предусмотрено. Анализатор имеет серийный номер, который нанесен на идентификационную табличку печатным способом в виде цифрового обозначения. Идентификационная табличка методом наклейки крепится на заднюю панель прибора (рисунок 2). Пломбирование от несанкционированного доступа не предусмотрено.

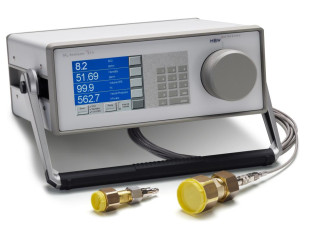

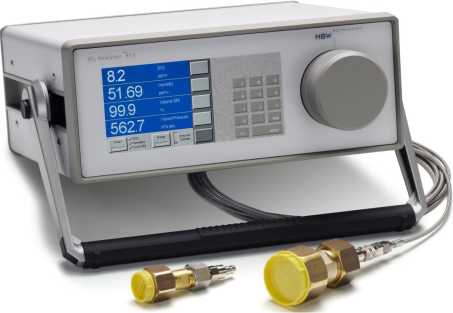

Рисунок 1 - Общий вид анализатора 973-SF6
calibration
973-SFe
Model
S/N
VAC
Watt
Production date
21-0601 100-120,200-240,50/60 Hz 150 Week 22/2021
Made in Switzerland
Место нанесения серийного номера
Рисунок 2 - Идентификационная табличка
Анализатор имеет встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- измерение содержания определяемого компонента;
- отображение результатов измерений на ЖК дисплее анализатора;
- передача результатов измерений по интерфейсу связи с ПК.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализатора.
Анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер)* ПО | 180816a SF6 |
| *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Метрологические и основные технические характеристики анализатора приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли гексафторида серы (SF6), % | от 80 до 100 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли гексафторида серы (SFe), % | ±0,5 |
| Диапазон измерений объемной доли диоксида серы (SO2), млн-1 | от 0 до 100 от 0 до 500 |
| Пределы допускаемой приведенной погрешности1) измерений объемной доли диоксида серы (SO2)2), % - в диапазоне2) от 0 до 100 млн-1 - в диапазоне2) от 0 до 500 млн-1 | ± 2 ± 2 |
| Диапазон измерений объёмной доли влаги, млн-1 | от 40 до 20000 |
| Пределы допускаемой приведенной погрешности1) измерений объёмной доли влаги, % | ± 5 |
| Диапазон измерений температуры точки росы, °C | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °C | ± 0,5 |
| Время установления показаний T90, мин, не более | 5 |
| 1) Приведенная к верхнему пределу диапазона измерений; 2) Диапазон измерений объёмной доли диоксида серы определяется сменным модулем, установленным в конструкцию анализатора. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -10 до +40 98 от 84 до 106,7 |
| Время прогрева, мин, не более | 15 |
| Напряжение питания от сети переменного тока, В | от 200 до 240 |
| Потребляемая мощность, Вт, не более | 200 |
| Частота переменного тока, Г ц | 50/60 |
| Диапазон показаний давления, кПа | от 120 до 1000 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 155x420x390 |
| Масса, кг, не более | 16,5 |
| Средний срок службы, лет, не менее | 15 |
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 35 000 |
нанесен на титульный лист Руководства по эксплуатации.
Комплектность поставки анализатора приведена в таблице 4.
Таблица 4 - Комплект поставки анализатора
| Наименование | Обозначение | Количество |
| Анализатор 973-SF6 | сер. № 21-0601 | 1 шт. |
| Руководство по эксплуатации | 973.РЭ | 1 экз. |
| Паспорт | 973.ПС | 1 экз. |
| Модуль диоксида серы | - | 2 шт. |
приведены в документе 973.РЭ «Анализатор 973-SF6. Руководство по эксплуатации», раздел 1 «Описание и работа».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Техническая документация фирмы «MBW Calibration LTD».
