| Номер в госреестре | 90174-23 |
| Наименование СИ | Комплекс измерительный Роговского |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энерголайн" (ООО "Энерголайн"), Московская область, г. Химки |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный Роговского (далее - комплекс) предназначен для измерений силы переменного тока, путем преобразования его в напряжение переменного тока в электроустановках с номинальным напряжением 1500 В частотой 50 Гц.
Принцип действия комплекса при измерении силы переменного тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.
По конструкции комплекс выполнен из нескольких составных частей, представляющих собой гибкие токовые датчики (пояса Роговского), каждый датчик выполнен в виде катушки, намотанной на немагнитный сердечник, и интегратора напряжения, формирующего выходное напряжение переменного тока, пропорциональное измеренной силе переменного тока.
К средству измерений данного типа относится комплекс измерительный Роговского, зав. № 3749, состав комплекса: токовые датчики в количестве трех штук, зав. № 4501, № 4502, № 4503, и интегратор, зав. № 3749.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским методом на табличку комплекса.

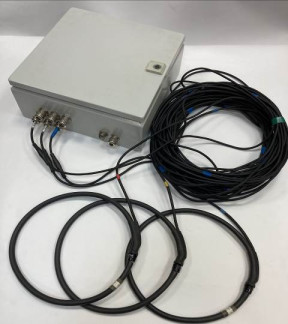

Общий вид комплекса с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование комплекса не предусмотрено.
Рисунок 1 - Общий вид комплекса с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное действующее значение измеряемого переменного тока (Imax), кА | 160 |
| Диапазон преобразования силы переменного тока, % от значения Imax | от 0,25 до 100 |
| Коэффициент преобразования силы переменного тока в напряжение переменного тока, мВ/кА | 53 |
| Пределы допускаемой относительной погрешности преобразований, % | ± 1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 |
| - частота, Г ц | от 47,5 до 52,5 |
| Количество каналов интегратора | 6 |
| Длина кольца датчика, мм, не более | 700 |
| Габаритные размеры интегратора, мм, не более: - высота | 120 |
| - длина | 300 |
| - ширина | 300 |
| Масса, кг, не более | 8,7 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность, %, без конденсации | от 5 до 90 |
нанесен на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный Роговского | - | 1 шт. |
| Технический паспорт | №1811/2015-EL | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Подключение комплекса измерительного Роговского» технического паспорта №1811/2015-EL.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 15.12.2025 |
