| Номер в госреестре | 90167-23 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | DTS |
| Изготовитель | Закрытое акционерное общество "ИНСТРУМ-РЭНД" (ЗАО "ИНСТРУМ-РЭНД"), г. Павлово, Нижегородская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 13.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы DTS (далее по тексту - измерители), предназначены для измерений крутящего момента силы в режимах текущего и максимального значений.
Принцип действия измерителей основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на персональный компьютер (далее ПК).
Конструктивно измерители выполнены в виде измерительного узла с платой модуля управления и разъемом для подключения кабеля связи с ПК. На плате модуля управления установлены контроллеры, датчик частоты вращения вала, и разъем для подключения программатора.
Измерители по заказу могут комплектоваться модулем для программирования и передачи информации по сети Wi-Fi и устройством внешнего отображения информации (далее блок индикации).
Измерители выпускаются в разных модификациях и отличаются диапазоном измерений, габаритными размерами, массой и присоединительными элементами (вал-шпонка, присоединительный квадрат, фланцевое соединение). Количество модификаций - 11.
Структура условного обозначения модификаций:
Измеритель крутящего момента силы DTSX где;
Х - верхняя граница диапазона измерений, (5;10;20;50;100;200;500;1000;2000;5000; 10000).
Пломбирование измерителей и нанесение знака поверки на корпус не предусмотрено.
На измерителе при помощи лазерной гравировки нанесена информация о производителе, заводском номере, и модификации. Заводской номер выполнен в виде буквенно-цифрового кода.
Общий вид измерителей крутящего момента силы DTS, представлен на рисунках 1 - 5.

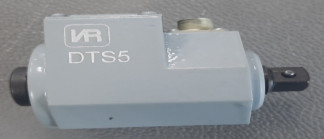

Рисунок 1 - Общий вид измерителей c диапазоном измерений до 200 Н^м
Рисунок 2 - Общий вид измерителей c диапазоном измерений до 1000 Н^м
Рисунок 3 - Общий вид измерителя DTS2000 Рисунок 4 - Общий вид измерите DTS5000
Место нанесения заводского номера
tkKJ
DTS1CC00
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид измерителя DTS10000
Программное обеспечение измерителей защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SoftVersion |
| Номер версии (идентификационный номер ПО) | 6.1Х* |
| Цифровой идентификатор ПО | - |
| где х может принимать значение от 1 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение | ||||||||||
| Модификация | DTS5 | DTS10 | DTS20 | DTS50 | DTS100 | DTS200 | DTS500 | DTS1000 | DTS2000 | DTS5000 | DTS10000 |
| Диапазон измерений, Нм | от 1 до 5 | от 2 до 10 | от 4 до 20 | от 10 до 50 | от 20 до 100 | от 40 до 200 | от 100 до 500 | от 200 до 1000 | от 400 до 2000 | от 1000 до 5000 | от 2000 до 10000 |
| Дискретность, Н^м | 0,01 | 0,02 | 0,04 | 0,1 | 0,2 | 0,4 | 1 | 2 | 5 | 10 | |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы ±2 % | |||||||||||
Таблица 3 - Технические характеристики
| Наименование параметра | Значение | ||||||
| Модификация | DTS5 DTS10 DTS20 DTS50 | DTS100 DTS200 | DTS500 | DTS1000 | DTS2000 | DTS5000 | DTS10000 |
| Размер присоединительного квадрата, мм | 10 | 12,5 | 20 | 25 | 38 | 51 | |
| Диапазон показаний частоты вращения вала измерителя, об/мин | от 25 до 7000 | от 25 до 6000 | от 25 до 5000 | от 25 до 3000 | |||
| Габаритны размеры измерителя: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 90 45 60 | 130 55 70 | 130 70 80 | 150 70 80 | 180 80 100 | 190 180 180 | 250 200 200 |
| Масса измерителя, кг, не более | 0,5 | 0,7 | 1,5 | 3 | 5 | 11 | |
| Напряжение питания, В | от 3,5 до 5,5 | ||||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +40 не более 80 от 84 до 106 кПа | ||||||
Знак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации, а также методом лазерной гравировки на корпус измерителя.
Таблица 5 - Комплектность измерителей крутящего момента силы DTS
| Наименование | Обозначение |
| Измеритель крутящего момента силы | DTSX* |
| Блок индикации** | - |
| Комплект сменных насадок (головок) ** | - |
| Руководство по эксплуатации | DTS-РЭ |
| Паспорт | DTS-ПС |
| * - в зависимости от модификации **- по согласованию | |
приведены в руководстве по эксплуатации DTS- РЭ «Измерители крутящего момента силы DTS» Раздел 2, пункт 2.3 - выполнение измерений.
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 4273-009-18178253-2023 «Технические условия. Измерители крутящего момента силы DTS».
