Резервуары стальные горизонтальные цилиндрические ЕП-40-2400-600-А-СО-У1, 90159-23

Назначение

Резервуары стальные горизонтальные цилиндрические ЕП-40-2400-600-А-СО-У1 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 40 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1).

Резервуары ЕП-40-2400-600-А-СО-У1 с заводскими номерами 7211, 7212, расположены на территории Нефтеперекачивающей станции-3 (НПС-3), АРНУ филиал АО «Транснефть -Прикамье» по адресу: 423450, Республика Татарстан, муниципальный район Альметьевский, городское поселение город Альметьевск, квартал 030120, земельный участок 584.

Эскиз общего вида резервуаров приведен на рисунке 2. Фотографии горловин и

измерительных люков приведены на рисунках 3 и 4.

Нанесение знака поверки на средство измерений не предусмотрено.

АО "НЗРМК им. Н.Е.КРЮКОВА

AOrtH3PMK спа ИМ. Н.Е.КРЮКОВА ... /

ЕМКОСТЬ (РЕЗЕРВУАР) МДМЯ ЗАКАЗ Г 77,d РАСЧЕТНОЕ ДАВЛЕНИЕ ЕМКОСТИ           '

(РЕЗЕРВУАРА). МПа          .

РАСЧЕТНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ, МПа

НОМИНАЛЬНОЕ ДАВЛЕНИЕ ЕМКОСТИ (РЕЗЕРВУАРА), МПа                        - Е7Г)Г 7 J>

НОМИНАЛЬНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ МПа ПРОБНОЕ.ДАВЛЕНИЕ ЕМКОСТИ

ЕМКОСТЬ (РЕЗЕРВУАР)                  ЗАКАЗ

РАСЧЕТНОЕ ДАВЛЕНИЕ ЕМКОСТИ (РЕЗЕРВУАРА), МПа

РАСЧЕТНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ, МПа

НОМИНАЛЬНОЕ ДАВЛЕНИЕ ЕМКОСТИ (РЕЗЕРВУАРА), МПа

НОМИНАЛЬНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ, МПа

ПРОБНОЕ ДАВЛЕНИЕ ЕМКОСТИ (РЕЗЕРВУАРА), МПа

ПРОБНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ, МПа ДОПУСТИМАЯ МИН JMAKC. РАБОЧАЯ

ТЕМПЕРАТУРА СТЕНКИ, ’О

СЕЙСМИЧНОСТЬ, балл ,              .

МАССА ЕМКОСТИ (РЕЗЕРВУАРА), кг

ГОД ИЗГОТОВЛЕНИЯ                   *

КЛЕЙМО ТЕХНИЧЕСКОГО КОНТРОЛЯ ~ —

(РЕЗЕРВУАРА); МПа

ПРОБНОЕ ДАВЛЕНИЕ ПОДОГРЕВАТЕЛЯ, МПа ДОПУСТИМАЯ МИН./МАКС. РАБОЧАЯ ТЕМПЕРАТУРА СТЕНКИ, ’С ' .

СЕЙСМИЧНОСТЬ, балл

МАССА ЕМКОСТИ (РЕЗЕРВУАРА), кг

ГОД ИЗГОТОВЛЕНИЯ

К11СЙМ° ТЕХНИЧЕСКОГО КОНТРОЛЯ

75 3'мН^Н

2 2 2‘J

■МИ

■ИМ

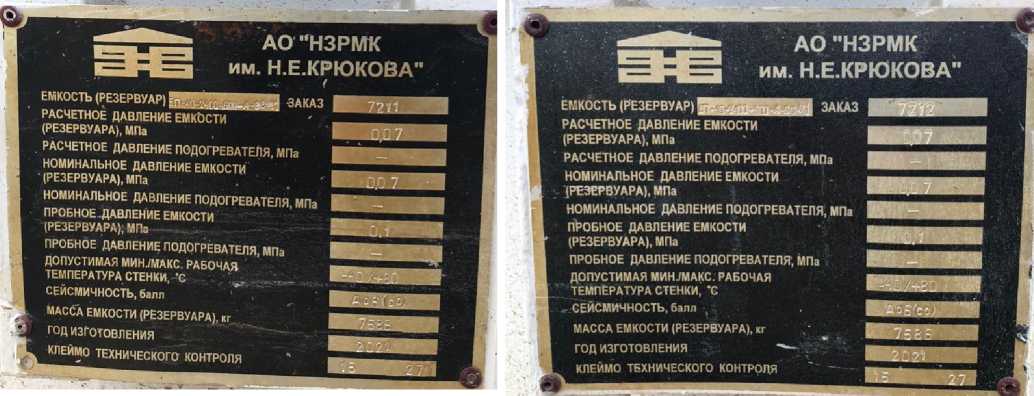

Рисунок 1 - Маркировочные таблички резервуаров

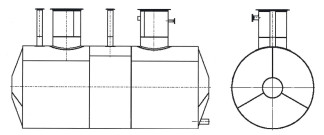

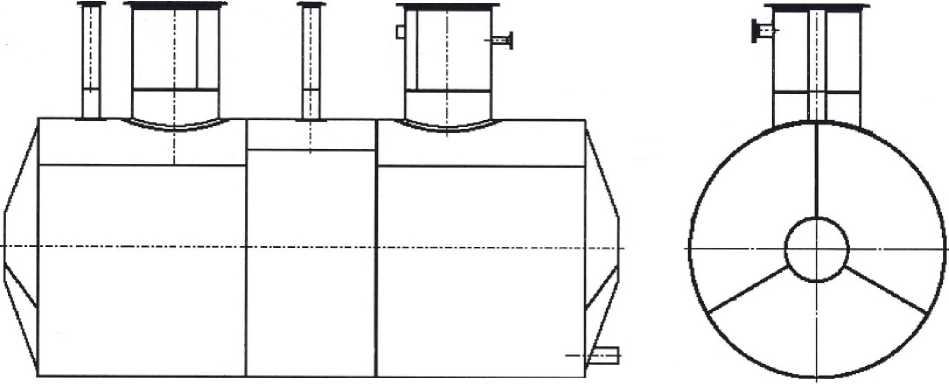

Рисунок 2 - Эскиз общего вида резервуаров

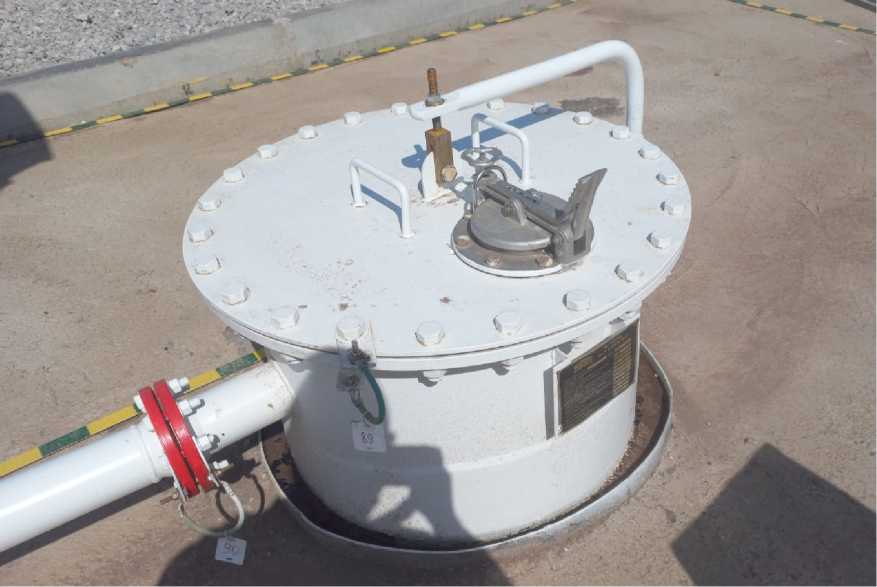

Рисунок 3 - Горловина и измерительный люк резервуара ЕП-40-2400-600-А-СО-У1 зав.№ 7211

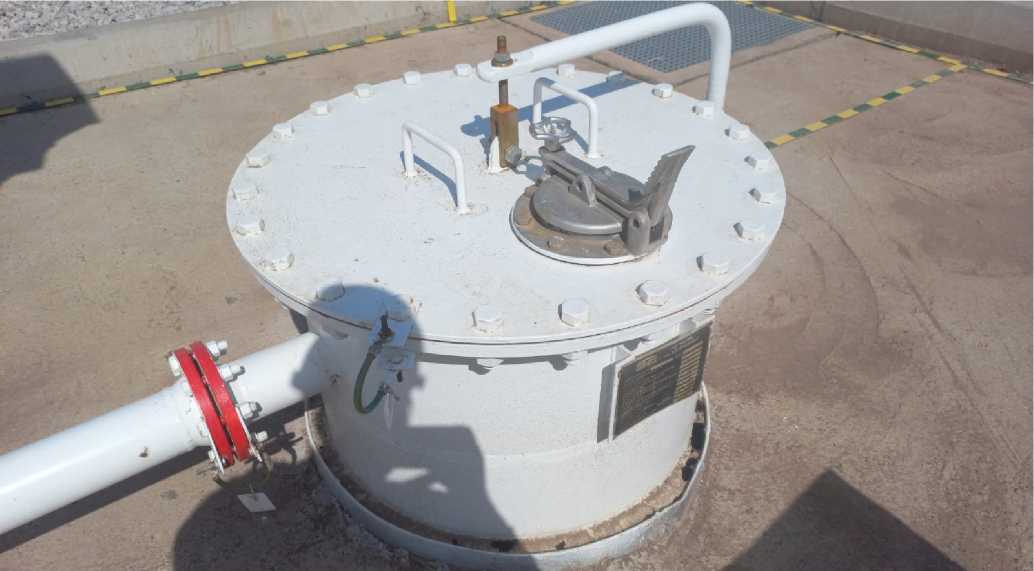

Рисунок 4 - Горловина и измерительный люк резервуара ЕП-40-2400-600-А-СО-У1 зав.№ 7212

Пломбирование резервуаров ЕП-40-2400-600-А-СО-У1 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
