| Номер в госреестре | 90154-23 |
| Наименование СИ | Анализаторы зерна, зернопродуктов и комбикормов |
| Обозначение типа СИ | SupNIR |
| Изготовитель | "Focused Photonics (Hangzhou) Inc", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы зерна, зернопродуктов и комбикормов SupNIR (далее - анализаторы) предназначены для экспрессных измерений количественных показателей (массовой доли жира, белка, влаги, клейковины, золы) ряда пищевых продуктов, в том числе комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки.
Принцип действия анализаторов основан на методе инфракрасной (ИК) спектроскопии отражения и пропускания в ближней ИК-области. При проведении анализа интенсивность оптического излучения по специальной программе методом многофакторного анализа пересчитывается в следующие показатели комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки: массовая доля белка, массовая доля влаги (влажности), массовая доля сырой клейковины, массовая доля жира, массовая доля золы и т.д.
Конструктивно анализатор представляет собой лабораторный настольный прибор и состоит из следующих основных узлов:
- измерительный блок, включающий источник ИК-излучения (галогеновая лампа), полносканирующий монохроматор решетчатого типа; фокусирующая оптическая система; детектор из Арсенид-Галия-Индия;
- блок транспортировки образцов, предназначенный для размещения и перемещения (вращательного движения) кюветы с исследуемым образцом в потоке излучения;
- блок управления и обработки информации, включающий персональный компьютер.
Анализ выполняется автоматически под управлением специализированного программного обеспечения RIMP, работающего в среде Windows на отдельном ПК. Процесс измерения включает следующие операции: оператор размещает кювету с пробой анализируемого материала на подставку под лампу анализатора и запускает анализатор с помощью программного обеспечения. Результаты анализа выводятся на экран ПК, с возможностью дальнейшего изучения, построения графиков, экспорта в Excel, PDF или могут быть переданы на периферийные устройства (принтер) при помощи интерфейса связи USB 2.0.
Анализатор предназначен для анализа образцов комбикормов, зерна, зернопродуктов, зернобобовых и масличных культур без предварительной пробоподготовки или после измельчения. Для анализируемых образцов предусмотрены кюветы для цельного зерна и для порошкообразного (размолотого) продукта. Специальный поворотный стол, на который устанавливается кювета для проб, обеспечивает многократное измерение образца в процессе анализа.
Анализаторы выпускаются в трех модификациях - SupNIR-2300, SupNIR-2720 и SupNIR-2750, различающихся спектральными диапазонами: анализаторы SupNIR-2300 и SupNIR-2720 работают в спектральном диапазоне от 1000 до 1800 нм, анализатор SupNIR-2750 -в спектральном диапазоне от 1000 до 2500 нм.
Маркировочная табличка с серийным номером, наименованием и производителем анализатора изготавливается из полимерной пленки, крепится клеевым способом на задней поверхности анализатора. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид анализатора представлен на рисунке 1. Место нанесения маркировочной таблички с серийным номером анализатора представлено на рисунке 2.

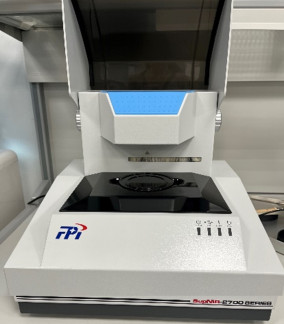

Рисунок 1 - Общий вид анализатора зерна, зернопродуктов и комбикормов SupNIR
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения маркировочной таблички с серийным номером анализатора зерна, зернопродуктов и комбикормов SupNIR
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Для анализаторов разработано специализированное программное обеспечение FPI NIR analysis software (далее - ПО). ПО устанавливается на персональный компьютер (далее - ПК) и позволяет управлять и сохранять параметры измерений анализатора (включая заводские тестовые параметры измерений продуктов), проводить анализ и сохранять результаты анализа, просматривать результаты измерений, выполнять настройку и создавать новые калибровки продуктов пользователем.
Идентификационные данные ПО отображаются на экране ПК при запуске ПО или могут быть выведены на экран ПК при обращении к соответствующему подпункту меню.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик. Уровень защиты программного обеспечения анализатора «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FPI NIR analysis software |
| Номер версии ПО | не ниже RIMP.P003.V06A.004 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли жира, % | от 3 до 60 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли жира, % | ± 1,2 |
| Диапазон измерений массовой доли белка, % | от 5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли белка, % | ± 0,7 |
| Диапазон измерений массовой доли влаги, % | от 4 до 45 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, % | ± 0,6 |
| Диапазон измерений массовой доли сырой клейковины, % | от 19 до 36 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли сырой клейковины, % | ± 3 |
| Диапазон измерений массовой доли общей золы, % | от 0,3 до 10 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли общей золы, % | ± 0,1 |
| Таблица 3 - Основные технические ха | рактеристики | ||
| Наименование характеристики | Значение для модификации | ||
| SupNIR-2300 | SupNIR-2720 | SupNIR-2750 | |
| Параметры источника питания: - входное напряжение, В - частота, Г ц | 220±22 50 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 220 310 310 | 400 420 360 | |
| Масса, кг, не более | 11 | 18 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 5 до 85 | ||
| Средний срок службы анализаторов, лет, не менее | 5 | ||
наносится на титульный лист Руководства пользователя типографским способом и на заднюю панель анализатора методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор зерна, зернопродуктов и комбикормов | SupNIR | 1 шт. |
| Программное обеспечение на русском языке | FPI NIR analysis software | 1 шт. |
| Ноутбук с 15" диагональю экрана и Windows 10 на русском языке | - | 1 шт. |
| Кювета для цельного зерна | - | 1 шт. |
| Кювета для порошкообразного (размолотого) продукта | - | 1 шт. |
| Алюминиевая подставка | - | 1 шт. |
| Скребок для порошков | - | 1 шт. |
| Кисточка для очистки | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделах 7.2 «Измерение и анализ» и 3 «Работа анализатора» Руководств пользователя: «Focused Photonics. Программное обеспечение для анализаторов зерна,
зернопродуктов и комбикормов серии SupNIR. Программное обеспечение для выполнения измерений и для аналитических исследований. (Измерение и анализ). Руководство
пользователя», «Focused Photonics. Программное обеспечение для анализаторов зерна,
зернопродуктов и комбикормов серии SupNIR 2300. Программное обеспечение для выполнения измерений и для аналитических исследований. (Измерение и анализ). Руководство
пользователя».
Техническая документация «Focused Photonics (Hangzhou) Inc», Китай
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
