| Номер в госреестре | 90081-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Общество с ограниченной ответственностью "СамараНефтеТранс" (ООО "СНТ"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному объему нефтепродукта согласно градуировочных таблиц резервуаров.
Резервуары представляют собой стальные вертикальные сосуды цилиндрической формы, состоящие из стенки, днища и стационарной крыши. Резервуары оснащены предохранительными и дыхательными клапанами, замерными и световыми люками, люками-лазами и приемо-раздаточными патрубками для заполнения и опорожнения. Резервуары также оборудованы лестницами для доступа на кровлю, молниеотводными и заземляющими устройствами. Расположение резервуаров - наземное.
Резервуары с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 расположены на территории ООО «СНТ» Самарская обл., Красноглинский р-н, п. Винтай.
Заводские номера резервуаров в виде цифрового обозначения, состоящего из арабских цифр, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Нанесение знака поверки на резервуары не предусмотрено.
Общий вид резервуаров представлен на рисунках 1 - 7.

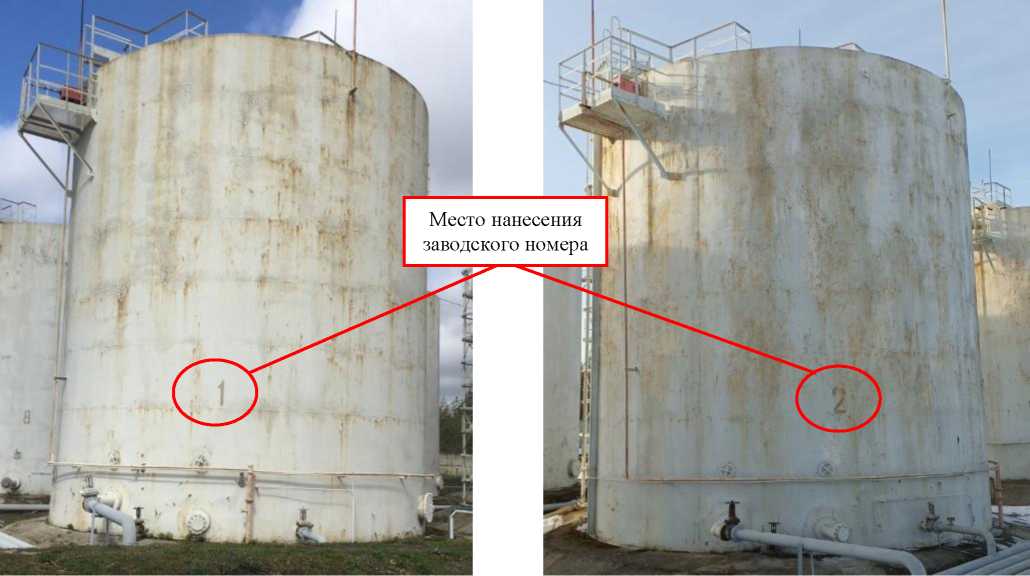

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-1000 зав.№ 1, зав.№ 2

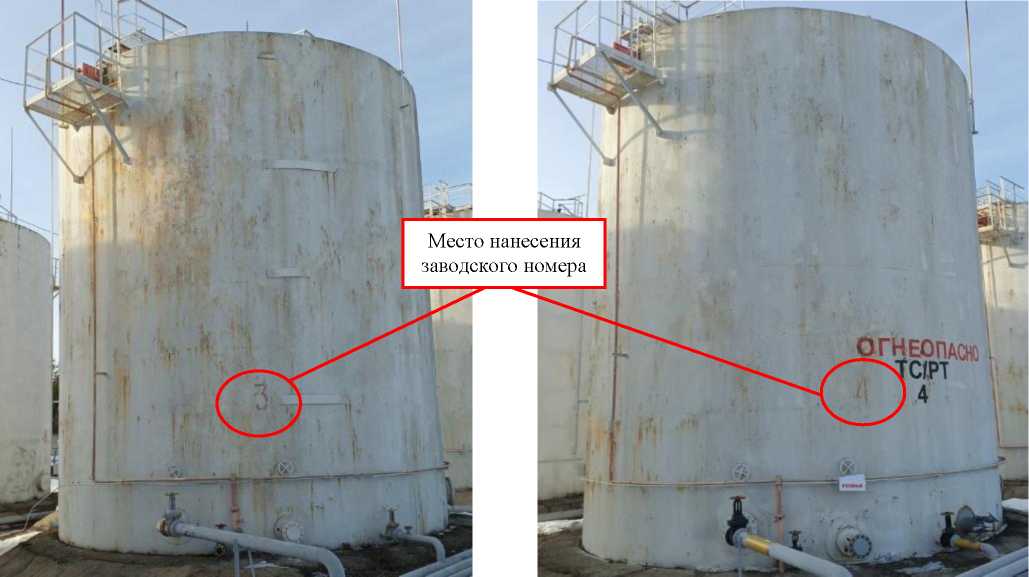

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-1000 зав.№ 3, зав.№ 4

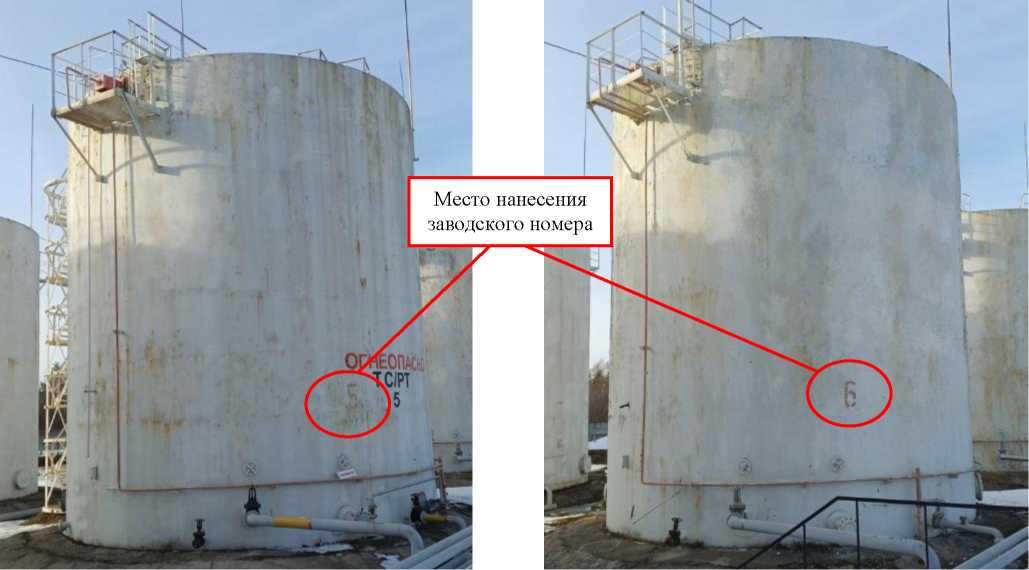

Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000 зав.№ 5, зав.№ 6

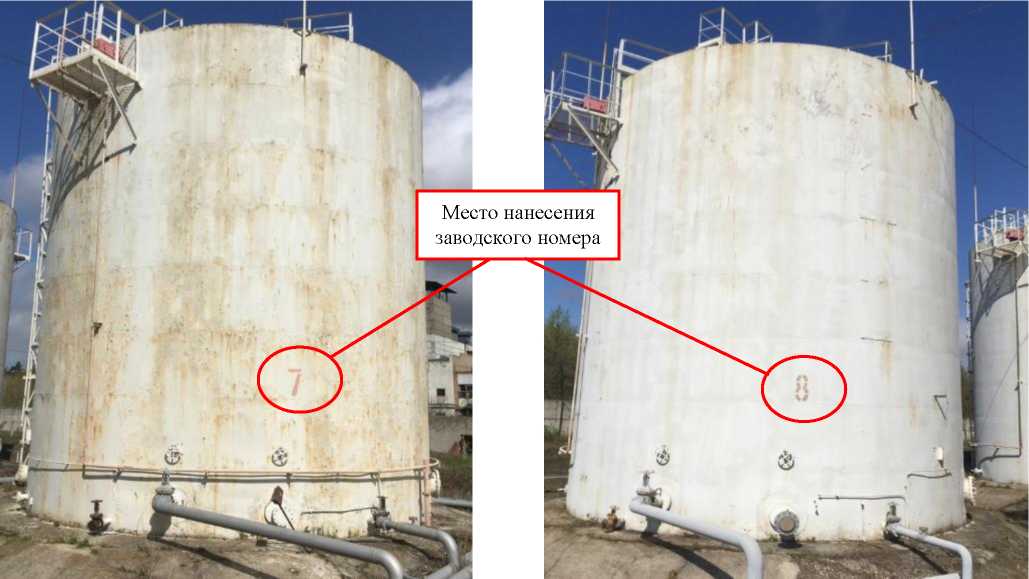

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000 зав.№ 7, зав.№ 8
Место нанесения
заводского номера

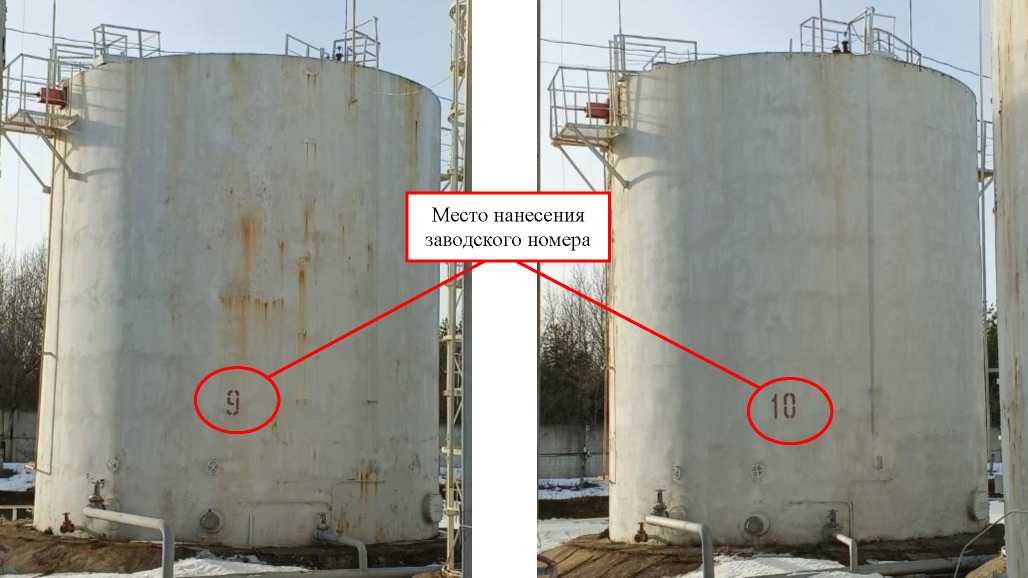

Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000 зав.№ 9, зав.№ 10
Место нанесения заводского номера

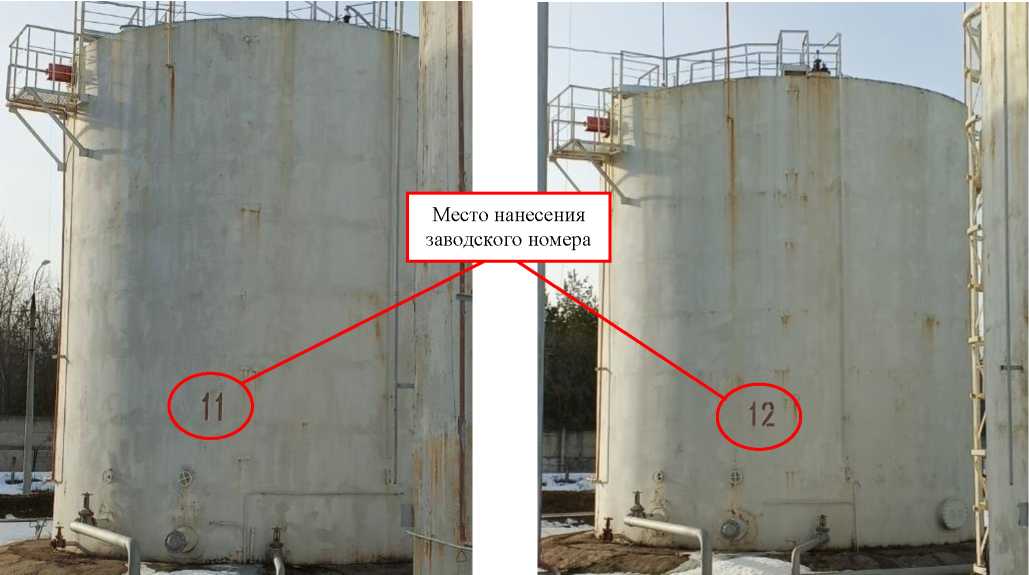

Рисунок 6 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000 зав.№ 11, зав.№ 12

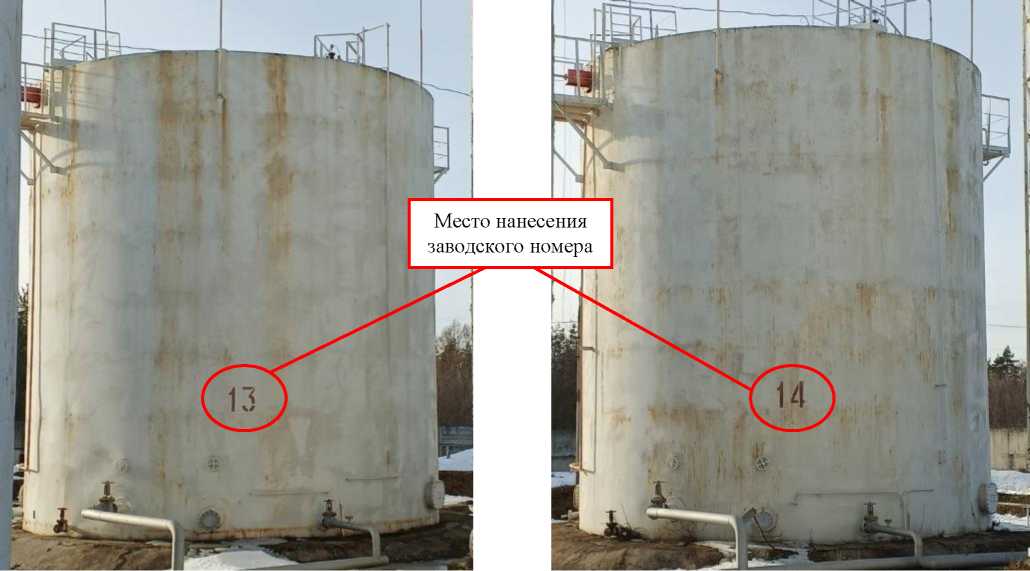

Рисунок 7 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000 зав.№ 13, зав.№ 14
Пломбирование резервуара не предусмотрено.
Основные метрологические и технические характеристики приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность поставки резервуаров приведена в таблице 3.
Таблица 3 - Комплектность поставки резервуаров
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 14 шт. |
| Паспорт | - | 14 экз. |
| Градуировочная таблица | - | 14 экз. |
приведены в разделе 3 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
