| Номер в госреестре | 90070-23 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | УСПД |
| Изготовитель | Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 03.10.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД (далее - УСПД) предназначены для измерений времени в шкале времени UTC (SU), интервалов времени, синхронизации единого времени в системе, автоматического присвоения событиям и данным меток шкалы времени UTC (SU).
Принцип действия УСПД основан на получении, хранении, учете по времени данных приборов учета электроэнергии, подключенных к УСПД по различным интерфейсам связи, а также передачи собранной информации на вышестоящие уровни автоматизированных систем.
УСПД предназначено для:
- сбора и хранения данных коммерческого и технического учета отпуска (потребления) электрической энергии от различных типов счетчиков электрической энергии в энергонезависимой памяти;
- сбора данных состояния средств измерений электрической энергии;
- сбора данных с интерфейсов ввода/вывода дискретных сигналов;
- трансляции команд телеуправления;
- обработки полученной информации и расчета дополнительных параметров по алгоритмам;
- обмена данными в различных протоколах со смежными системами.
УСПД функционируют в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).
Управление УСПД выполняется Web-интерфейсом.
Конструктивно УСПД выполнены в едином пластиковом корпусе, одностороннего обслуживания для крепления на DIN-рейку или плоскую вертикальную поверхность.
В модельный ряд УСПД входят устройства, отличающиеся вариантами резервного питания, наличием дополнительных опций, типом и количеством встраиваемых интерфейсных модулей.
В арианты исполнения УСПД приведены в таблице 1. Варианты дополнительных опций приведены в таблице 2. Типы устанавливаемых интерфейсных модулей приведены в таблице 3.
Таблица 1 - Структура условного обозначения УСПД
| УСПД. | XX. | YY. | ZZ |
| Наименование | Дополнительные опции согласное таблице 2 | Встраиваемый интерфейсный модуль, согласно таблице 3 | Встраиваемый интерфейсный модуль, согласно таблице 3 |
Таблица 2 - Варианты дополнительных опций
| Условное обозначение* | Дополнительный Ethernet порт | Встроенный источник питания 24 В | Встроенный GPS/Глонасс приемник | Вариант исполнения телеуправления** |
| 00 (30) | - | - | - | - |
| 01 (31) | + | - | - | - |
| 02 (32) | + | + | - | - |
| 03 (33) | + | - | + | - |
| 04 (34) | + | - | - | 1 |
| 05 (35) | + | - | - | 2 |
| 06 (36) | + | + | + | - |
| 08 (38) | + | + | - | 2 |
| 09 (39) | + | + | + | 1 |
| 10 (40) | + | + | + | 2 |
| 11 (41) | + | - | + | 1 |
| 12 (42) | + | - | + | 2 |
| 13 (43) | - | + | - | - |
| 14 (44) | - | + | + | - |
| 15 (45) | - | + | - | 1 |
| 16 (46) | - | + | - | 2 |
| 17 (47) | - | + | + | 1 |
| 18 (48) | - | + | + | 2 |
| 19 (49) | - | - | + | - |
| 20 (50) | - | - | + | 1 |
| 21 (51) | - | - | + | 2 |
| 22 (52) | - | - | - | 1 |
| 23 (53) | - | - | - | 2 |
| Примечания * - в скобках приведен вариант исполнения УСПД с резервным источником питания постоянным током. * * - комбинация исполнение выходов телеуправления на оптронах или твердотельных реле ( 0 -все выходы телеуправления на оптронах; 1-один выход на оптроне, один на твердотельном реле; 2- все выходы телеуправления на твердотельных реле) | ||||
Таблица 3 - Типы устанавливаемых интерфейсных модулей
| Условное обозначение модуля | Наименование |
| 00 | Отсутствие модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А, (сеть 2G) |
| 04 | Коммуникатор 3G ТЕ101.03.01А, (сеть 2G+3G) |
| 11 | Коммуникатор 4G ТЕ101.04.01А, (сеть 2G+3G+4G) |
| 12 | Коммуникатор 4G ТЕ101.04.01А/1 (сеть 2G+3G +4G) |
| 13 | Коммуникатор NBIoT ТЕ101.01.01А (сеть 2G+4G NBIoT) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01А/1 (сеть 4G только NBIoT) |
| 19 | Коммуникатор 4G ТЕ101.04.01А/2 (сеть 2G+4G) |
| 20 | Коммуникатор Wi-Fi ТЕ160.01.01А (Wi-Fi-Mesh) |
Запись УСПД при его заказе и в конструкторской документации другой продукции должна содержать: наименование «Устройство сбора и передачи данных», условное обозначение УСПД в соответствии с таблицей 1 и номера технических условий.
Пример записи УСПД - «Устройство сбора и передачи данных УСПД.ХХ.УУ.// ФРДС.411734.001ТУ». Где XX -условное обозначение дополнительных опций согласно таблице 2, YY, ZZ - условные обозначения типов встраиваемых интерфейсных модулей в соответствии с таблицей 3.
УСПД, независимо от варианта исполнения, имеют три интерфейса RS-485, оптический порт, интерфейс Ethernet. Все интерфейсы независимы, равноприоритетны и гальванически изолированы друг от друга и силовой сети.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра УСПД, наносится на лицевую панель методом лазерной маркировки в виде цифрового кода и штрих кода, как показано на рис. 1.

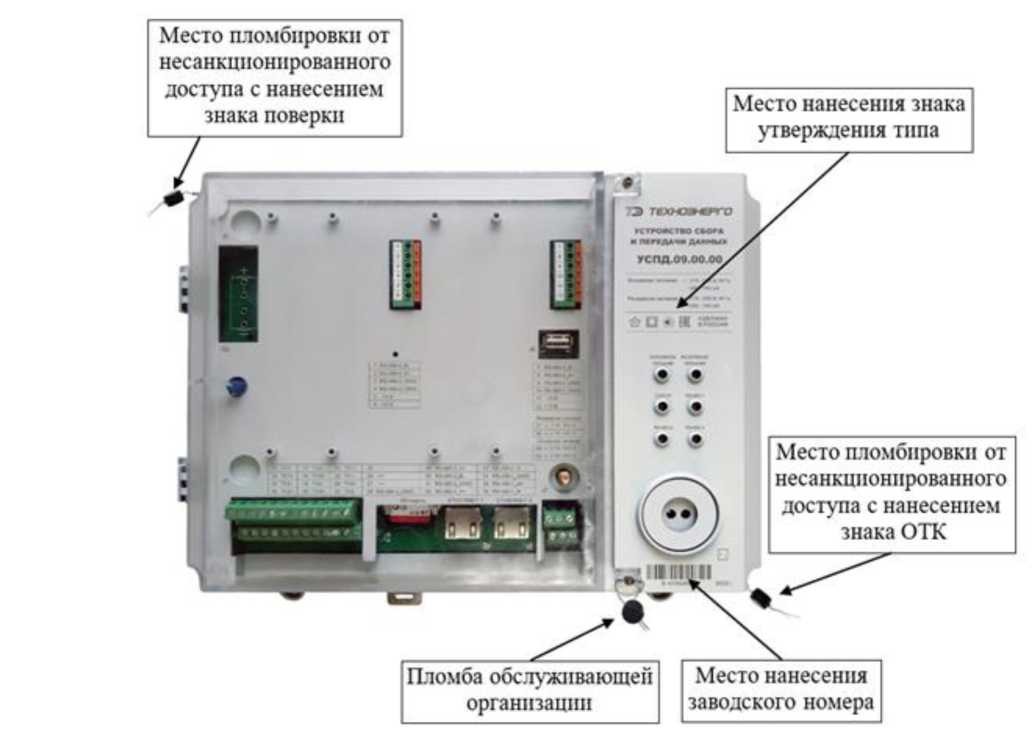

Общий вид УСПД с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.
Знак поверки наносится на УСПД давлением на навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.
Кроме механического пломбирования в УСПД предусмотрено электронное пломбирование корпуса прибора и крышки зажимов. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий УСПД.
Место пломбировки от несанкционированного доступа с нанесением знака поверки
Место пломбировки от несанкционированного доступа с нанесением знака ОТК
Пломба обслуживающей организации
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид УСПД с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера
Программное обеспечение (ПО) является встроенным в УСПД и относится к категории метрологически значимого. Метрологические характеристики УСПД нормированы с учетом влияния ПО. Идентификационные данные программного обеспечения, приведены в таблице 4.
Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция УСПД исключает возможность несанкционированного влияния на встроенное ПО УСПД и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 4 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | USPD |
| Номер версии | Не ниже v.0.1 |
| Цифровой идентификатор (контрольная сумма) | 16A3C035 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы основной абсолютной погрешности хода встроенных часов (Дн) при нормальной температуре окружающей среды (+25 °С), с/сут | ±0,5 |
| Пределы дополнительной абсолютной погрешности хода часов, вызванной влиянием температуры окружающей среды, во включенном состоянии, с/°С/сут | ±0,035 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение питания переменного тока, В | 230 |
| Рабочий диапазон напряжения питания переменного тока, В | от 88 до 276 |
| Номинальная частота сети, Гц | 50 |
| Диапазон рабочих частот, Гц | от 47 до 52 |
| Резервное питание: - номинальное напряжение переменного тока, В | 230 |
| - номинальное напряжение постоянного тока, В | 20 |
| Рабочий диапазон резервного питания: - напряжение переменного тока, В | от 88 до 276 |
| - напряжение постоянного тока, В | от 10 до 30 |
| Интерфейсы передачи данных УСПД: - RS-485 (от 9600 до 115200 бод/с) | 3 |
| - Ethernet (10/100 Мбит/с) | 2 |
| - USB 2.0 | 1 |
| - Разъем для подключения SD-карт | 1 |
Продолжение таблицы 6
| Наименование характеристики | Значение |
| Количество каналов телесигнализации | 4 |
| Количество каналов телеуправления | 2 |
| Время установления рабочего режима, мин, не более | 15 |
| Потребляемая мощность, Вт, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более - атмосферное давление, кПа | от -40 до +50 90 от 84 до 106 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP51 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 281,5х234,0х85,0 |
| Масса, кг, не более | 1,65 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч | 140000 |
| Время восстановления, ч | 24 |
наносится на переднюю панель УСПД методом лазерной печати, на титульные листы руководства по эксплуатации и формуляров - типографским способом.
Таблица 7 - Комплектность УСПД
| Наименование | Обозначение | Количество, шт./экз. |
| Устройство сбора и передачи данных УСПД | ФРДС.411734.001 | 1 |
| Формуляр. Часть 1 | ФРДС.411734.001ФО | 1 |
| Формуляр. Часть 2 | ФРДС.411734.001ФО1* | 1 |
| Руководство по эксплуатации | ФРДС.411734.001РЭ* | 1 |
| Методика поверки | - | 1 |
| Руководство оператора | ФРДС.411734.001РО* | 1 |
| Индивидуальная упаковка | ФРДС.411915.007 | 1 |
| Примечания 1. * - Документы в электронном виде, включая сертификаты, доступны на сайте завода-изготовителя по адресу https://te-nn.ru/. Эксплуатационные документы (РЭ, МП, РО, ФО1) на бумажном носителе или флэш-накопителе поставляются по отдельному заказу. 2. Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт У СПД. | ||
приведены в ФРДС.411734.001РЭ «Устройство сбора и передачи данных УСПД. Руководство по эксплуатации» раздел 5 «Порядок работы».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ФРДС.411734.001ТУ «Устройства сбора и передачи данных УСПД. Технические условия».
