| Номер в госреестре | 90049-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | 15XX |
| Изготовитель | ACE INSTRUMENT CO., LTD, Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления 15XX (далее - датчики) предназначены для непрерывных измерений и преобразования избыточного давления в частотный выходной сигнал.
Конструктивно датчик состоит из герметичного корпуса цилиндрической формы, в котором размещены чувствительная диафрагма, натянутая стальная струна, внешний модуль, считывающие устройства и соединяющие кабели. Во внешнем модуле с защитным кожухом расположены вибрационные датчики и термочувствительный элемент для автоматической корректировки показаний в зависимости от температуры окружающей среды.
Принцип действия основан на измерении резонансной частоты колебаний натянутой стальной струны внутри датчика. При изменении давления, действующего на мембрану датчика, изменяется сила натяжения струны и ее резонансная частота, которая преобразуется в частотный выходной сигнал.
Датчики давления 15XX выпускаются в 4 модификациях 1510, 1530, 1540, 1560, отличающихся габаритными размерами. Модификация 1540 отличается от модификации 1510 только усиленным кабелем.
Корпус датчиков изготавливают из стали (металлического сплава), окрашиваемой в цвета, которые определяет изготовитель.
Заводской номер имеет цифровой формат и наносится на боковой панели датчика методом износостойкой наклейки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра датчика, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Пломбирование датчиков не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид датчиков и место нанесения заводского номера представлены на рисунках 1-2.
Место нанесения заводского номера

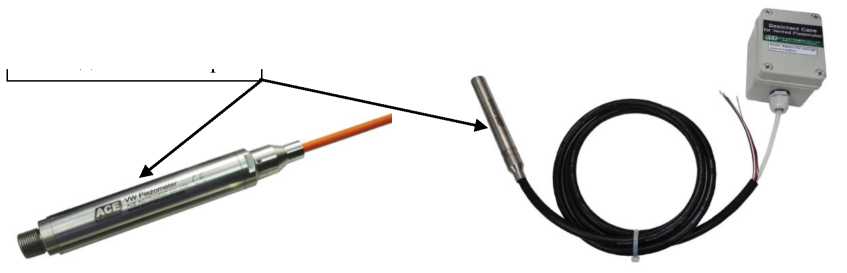

Рисунок 2 - Общий вид датчиков с внешним модулем и место нанесения заводского номера

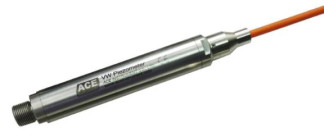

Рисунок 1 - Общий вид датчиков и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений (ВПИ) избыточного давления, МПа* | от 0,35 до 7,00 |
| Пределы допускаемой основной приведенной к ВПИ погрешности у, % | ±1,0 |
| Вариация выходного сигнала, в долях от пределов допускаемой основной приведенной погрешности | 0,5 |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной изменением температуры окружающего воздуха, на каждые 10 °С, % | ±0,4 |
| * Нижний предел измерений 0 МПа. Диапазон измерений датчика давления 15XX приводится в паспорте. Допускается указывать ВПИ датчиков в других единицах давления, допущенных к применению в Российской Федерации. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельно допускаемое рабочее избыточное давление, % от ВПИ | 150 |
| Выходной сигнал, Гц | от 1400 до 3500 |
| Габаритные размеры мм, не более | |
| - модификация 1510, 1560 | |
| длина | 175 |
| диаметр | 25 |
| - модификация 1540 | |
| длина | 175 |
| диаметр | 30 |
| - модификация 1530 | |
| длина | 190 |
| диаметр | 25 |
| Масса датчика без учета соединяющего кабеля, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от - 40 до + 50 80 |
| Средняя наработка на отказ, ч | 200 000 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений_____________________________________
| Наименование | Обозначение | Количество |
| Датчик давления | 15XX | 1 шт. |
| Руководство по эксплуатации | ДРГФ.406129.010РЭ | 1 экз.* |
| Методика поверки | - | |
| Паспорт | ДРГФ.406129.010ПС | 1 экз. |
| * на партию100 датчиков или по требованию | ||
приведены в разделе 4 руководства по эксплуатации ДРГФ.406129.010РЭ.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Приказ Росстандарта от 20 октября 2022 г № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
