Трансформаторы тока встроенные SB 0, 90043-23

Назначение

Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Выводы вторичных обмоток подключаются к клеммным колодкам, закрепленным в шкафу управления выключателя. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 06-007021, 06-007022, 06-007023, 06-007024, 06-007025, 06-007026, 06-007003, 06-007006, 06-007008, 06-007005, 06-007004, 06-007012.

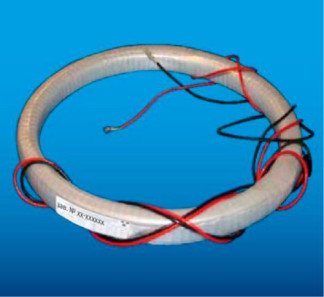

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Доступ для предотвращения несанкционированного доступа к узлам регулировки и элементам конструкции невозможен, пломбировка не требуется.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.

Место нанесения заводского номера

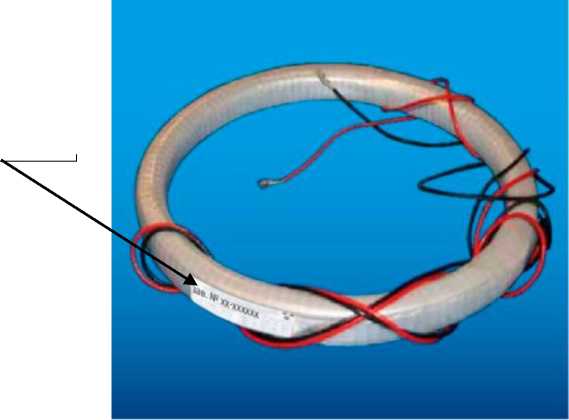

Рисунок 1 - Общий вид трансформатора тока встроенного SB 0,8 и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
