| Номер в госреестре | 90036-23 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | ДСТ 53 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные ДСТ 53 (далее - датчики) предназначены для измерения возникающих усилий в валах механизмов и подъемных машин.
Датчики изготавливаются на основе фольговых тензорезисторов, соединенных с упругим элементом клеевой основой с подложкой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется аналоговый сигнал, пропорциональный измеряемому усилию. Датчики изготавливаются с разъемными или кабельными выводами и опционно имеют встроенный преобразователь сигнала с измерительного моста в электрический выходной сигнал.
Установка датчиков вместо обычных валов позволяет получать сигнал, пропорциональный измеряемой нагрузке и, следовательно, защищать конструкцию машин от критических перегрузок.
Датчики изготавливаются в двух модификациях:
ДСТ 5301 - со степенью защиты оболочки IP67 по ГОСТ 14254 стойкой к брызгам морской воды;
ДСТ 5302 - со степенью защиты оболочки IP68, допускающей воздействие внешнего гидравлического давления до 12,5 МПа.
Структура условного обозначения датчика:
Датчик ДСТ 53 ХХ - ХХХ - ХХ - Х ТУ 28.29.31-033-68858160-2022

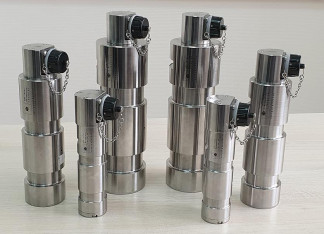

Общий вид датчиков представлен на рисунке 1.

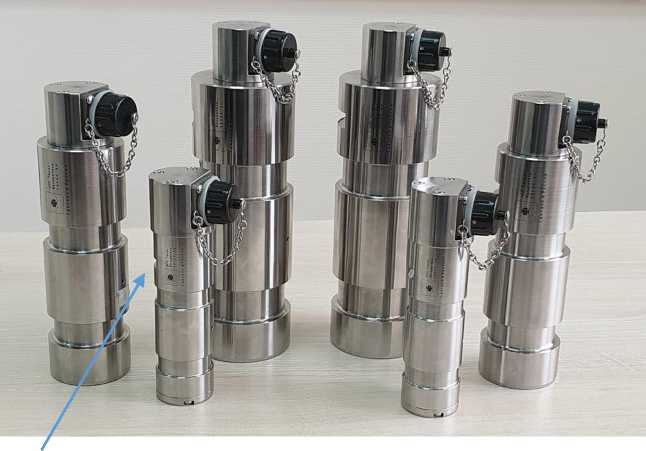

Место нанесения маркировочной таблички
Рисунок 1. Общий вид датчиков ДСТ 53
На маркировочной табличке датчика или на его корпусе указывается:
- наименование и товарный знак предприятия-изготовителя;
- знак утверждения типа;
- обозначение типа и модификация датчика;
- заводской номер;
- год выпуска;
- предельное значение напряжения питания.
Заводской номер представляет собой набор цифр и наносится на маркировочную табличку ударным методом или на корпус методом лазерной гравировки.
Пример маркировочной таблички представлен на рисунке 2.
Сделано в России
Рисунок 2. Пример маркировочной таблички
Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.
Датчики модификаций ДСТ 5301 и ДСТ 5302 изготавливаются категории точности 1,0; 1,5; 2,0 и 4,0 по техническим условиям с нормированием составляющих погрешностей аналогично ГОСТ 28836, на различные номинальные нагрузки (кН).
Метрологические и технические характеристики датчиков приведены в таблицах 1,2, и 3.
Таблица 1 - метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное усилие, кН: - ДСТ 5301 - ДСТ 5302 | 5; 10; 20; 50; 100; 150; 200; 500; 550; 1000 20; 50; 100; 200; 400; 500 |
| Категория точности | 1,0; 1,5; 2,0; 4,0 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке: - в мВ/В - в мА - в В | 0,5; 1,0; 1,5 4-20 0-10 или 0-5 |
Таблица 2 - допускаемые значения погрешности
| Наименование погрешности | Допускаемое значение погрешности, % от ном. РКП |
| Систематическая составляющая | ± N* |
| Среднее квадратическое отклонение (СКО) случайной составляющей | ± N/2 |
| Гистерезис | N |
| Нелинейность | ± N |
| Изменение НКП при изменении температуры на 10 °С | ± N/2 |
| Изменение РКП при изменении температуры на 10 °С | ± N/2 |
| * где N- значение категории точности датчика, указанное в таблице 1 | |
Таблица 3 - технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур датчиков, оС | от - 30 до + 50 |
| Напряжение питания, В | 12-24 |
| Габаритные размеры для датчиков (Диаметр х высота), мм, не более: - ДСТ 5301 - ДСТ 5302 | 0115х 420 0100х280 |
| Масса датчиков, кг, не более: - ДСТ 5301 - ДСТ 5302 | 27,0 15,0 |
наносится на маркировочную табличку, расположенную на датчике, либо непосредственно на корпус датчика и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - комплектность датчика
| Наименование | Обозначение | Количество | Примечание |
| Датчик | ДСТ 53 | 1 шт. | - |
| Руководство по эксплуатации | ДСТ 53.РЭ | 1 экз. | На партию 10 датчиков и более шт. |
| Паспорт | ДСТ 53.ПС | 1 экз. | На партию 10 датчиков и более шт. |
| Методика поверки | - | 1 экз. | - |
приведены в разделе 8 документа «Датчики силоизмерительные тензорезисторные ДСТ 53.
Руководство по эксплуатации» ДСТ 53.РЭ.
ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 28.29.31-033-68858160-2022 «Датчики силоизмерительные тензорезисторные ДСТ 53. Технические условия».
