| Номер в госреестре | 90034-23 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ИКТУ-1 |
| Изготовитель | Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), Московская обл., г. Жуковский. |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные ИКТУ-1 (далее — комплексы ИКТУ-1) предназначены для измерений частоты и разности фаз синусоидальных сигналов индукционных датчиков, установленных на вращающихся элементах агрегатов, и электрического сопротивления постоянному току от термопреобразователей сопротивления и преобразовании в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Принцип действия комплексов ИКТУ-1 основан на измерении частоты синусоидальных сигналов и разности фаз во время передачи крутящего момента на вращающийся вал между сигналами двух индукционных датчиков, установленных на противоположных концах вала с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Дополнительно комплексы ИКТУ-1 измеряют электрическое сопротивление постоянному току термопреобразователя сопротивления, расположенного внутри кожуха трансмиссионного узла с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Измеренное значение электрического сопротивления постоянному току датчика используется для контроля эксплуатационных характеристик и компенсации изменения жёсткости вала трансмиссионного узла, вызываемого температурным воздействием.
Конструктивно комплексы ИКТУ-1 выполнены в одноблочном корпусе, устанавливаемом в отсек индустриальной стойки. На передней панели комплекса ИКТУ-1 расположены индикаторы для отображения измеряемых параметров, выключатель питания и клавиатурный блок управления. На задней панели комплекса ИКТУ-1 расположены разъём для подключения к системе энергоснабжения, контактная площадка подключения заземления, разъёмы для подключения индукционных датчиков, термопреобразователя сопротивления, коммуникационные разъёмы для взаимодействия с персональным компьютером и разъёмы для передачи измерительной информации в аналоговом виде.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового/буквенно-цифрового кода.

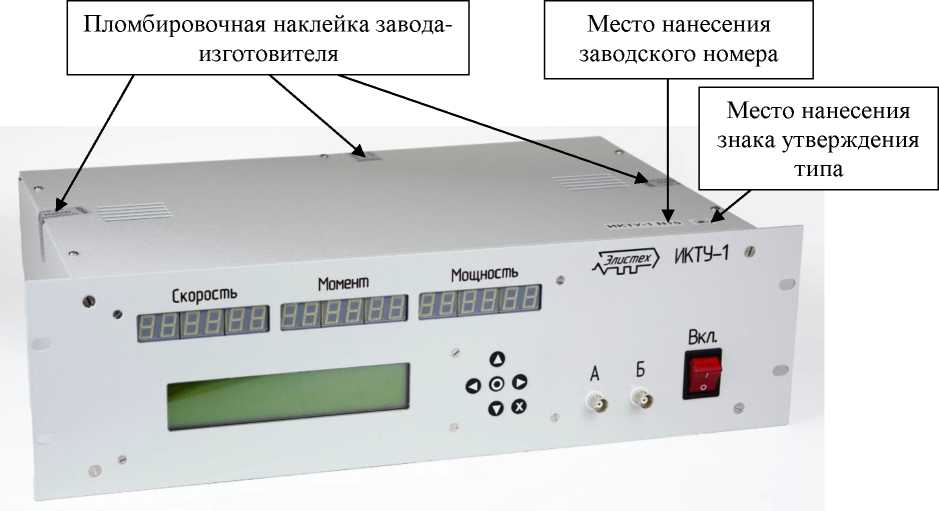

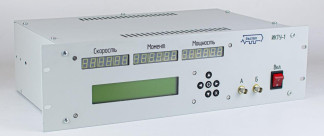

Общий вид комплексов измерительно-вычислительных ИКТУ-1 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на комплексы ИКТУ-1 в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) комплексов ИКТУ-1 не предусмотрено.
Место нанесения Место нанесения
знака утверждения заводского номера
Рисунок 1 - Общий вид комплексов измерительно-вычислительных ИКТУ-1 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее — ПО) комплексов ИКТУ-1 состоит из встроенного ПО, предназначенного для ввода коэффициентов преобразования.
Конструкция комплексов ИКТУ-1 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО разделено на метрологически значимую и метрологичеки незначимую части.
Метрологические характеристики комплексов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | V01.XX.XXXX* |
| Цифровой идентификатор ПО | - |
| Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц | от 200 до 16000 |
| Диапазон показаний частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц | от 0 до 16000 |
| Пределы допускаемой абсолютной погрешности измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц | ±1 |
| Диапазон измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, ° | от 10 до 350 |
| Диапазон показаний разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, ° | ±0,2 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±0,5 |
| Диапазон выходного унифицированного аналогового сигнала напряжения постоянного тока, В | св. 0 до 10* |
| Пределы допускаемой относительной погрешности цифро аналогового преобразования в унифицированный аналоговый сигнал напряжения постоянного тока, % | ±0,1 |
| Диапазон выходного унифицированного аналогового сигнала силы постоянного тока, мА | от 4 до 20* |
| Пределы допускаемой относительной погрешности цифро аналогового преобразования в унифицированный аналоговый сигнал силы постоянного тока, % | ±0,1 |
| * - Верхнее и нижнее значение диапазона выходного аналогового сигнала силы (напряжения) постоянного тока при преобразовании частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В соответствуют верхнему и нижнему диапазонам показаний частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных входов для подключения обмоток индуктивных датчиков, шт. | 2 |
| Количество измерительных входов для подключения датчиков измерения температуры, шт. | 1 |
| Тип подключаемого термопреобразователя сопротивления | Pt100 четырёхпроводная схема Ro = 100 Ом а = 0,00385 °C-1 |
| Сила постоянного тока питания индуктивных датчиков, мА | от 10 до 50 |
| Предельные допустимые пиковые значения напряжения переменного тока, В | от -10 до +10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 50 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 135х277х483 |
| Масса, кг, не более | 5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 45 до 80 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку комплекса ИКТУ-1 любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный ИКТУ-1 | РФМГ.468219.001 | 1 шт. |
| Паспорт | РФМГ.468219.001ПС | 1 экз. |
| Руководство по эксплуатации | РФМГ.468219.001РЭ | 1 экз. |
| Комплект кабелей и соединителей | - | по заказу |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации
РФМГ.468219.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 до 2-107 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
РФМГ.468219.001ТУ «Комплекс измерительно-вычислительный ИКТУ-1. Технические условия».
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 24.04.2024 |
