Комплекс технических средств измерительный защиты компрессора ПК-2 установки Л-24-6 ПАО "Саратовский НПЗ" Обозначение отсутствует, 89978-23

Назначение

Комплекс технических средств измерительный защиты компрессора ПК-2 установки Л-24-6 ПАО «Саратовский НПЗ» (далее - комплекс) предназначен для измерения и преобразования аналоговых сигналов силы постоянного тока от первичных измерительных преобразователей, приема и обработки дискретных сигналов, формирования управляющих дискретных сигналов по командам оператора и по алгоритмам управления на основе полученных измерений параметров технологического процесса.

Описание

Принцип действия комплекса основан на непрерывном измерении и преобразовании входных аналоговых сигналов силы постоянного тока, поступающих от первичных измерительных преобразователей, в значения технологических параметров. Комплекс осуществляет приём дискретных сигналов, информирующих о состоянии контролируемого оборудования. На основе полученных сигналов комплекс формирует управляющие дискретные сигналы для управления исполнительными механизмами. Представление оперативной и архивной информации, визуализацию технологических процессов и задание режимов комплекса производят на устройствах отображения.

В комплекс входит следующее оборудование:

- центральный процессор CPU;

- сигнальные модули (SM), предназначенные для ввода/вывода аналоговых и дискретных сигналов, выполняющие необходимые преобразования данных, обеспечивая измерение параметров технологического процесса, считывание дискретных состояний, аналогового или дискретного управления;

- коммуникационные процессоры;

- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы и др.);

- локальная панель управления.

Комплекс реализует функции вторичной части измерительных каналов измерительных систем в соответствии с ГОСТ Р 8.596-2002 и включают в себя модули ввода аналоговых сигналов         6ES7 331-7KF02-0AB0         контроллеров         программируемых

SIMATIC S7-300 в комплекте с корзинами периферии SIMATIC ET200 M.

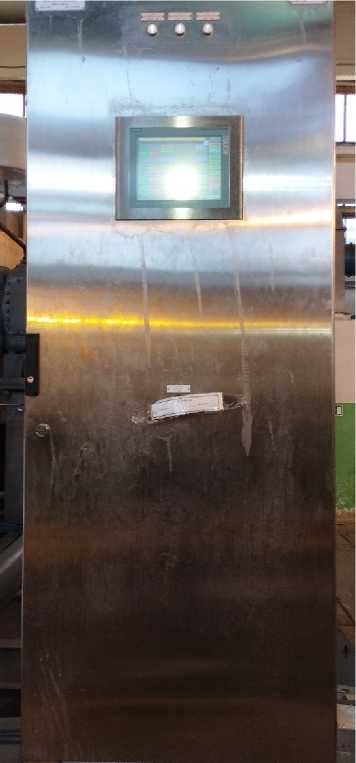

Общий вид комплекса представлен на рисунке 1.

Рисунок 1 - Общий вид комплекса

Комплекс обеспечивает выполнение следующих основных функций:

- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

- сбор и обработку дискретных сигналов;

- формирование управляющих дискретных сигналов;

- отображение оперативной информации о текущих значениях технологических параметров, значений уставок, предупредительной и аварийной сигнализации, состояний исполнительных механизмов, мнемосхем и графиков;

- архивирование заданных технологических параметров, событий и действий оперативно-диспетчерского персонала;

- обмен информацией с вышестоящими системами управления по цифровым каналам связи;

- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер 18 комплекса, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа управления комплекса типографским способом. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

РОСНЕФТЬ

Комплекс технических средств измерительный защиты компрессора ПК-2 установки Л-24-6 ПАО «Саратовский НПЗ»

Заводской номер: 18
