| Номер в госреестре | 89970-23 |
| Наименование СИ | Датчики скорости ветра |
| Обозначение типа СИ | ДВС-03 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

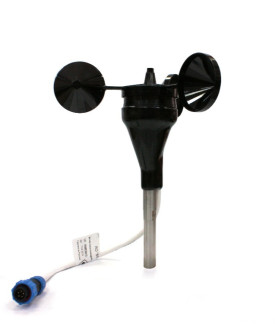

Датчики скорости ветра ДВС-03 (далее - датчики ДВС-03) предназначены для измерений скорости воздушного потока.
К настоящему типу средств измерений относятся датчики скорости ветра ДВС-03 следующих модификаций: ДВС-03-1, ДВС-03-2, которые отличаются друг от друга предельным значением диапазона измерений.
Конструктивно датчики ДВС-03 состоят из неподвижного цилиндрического корпуса с опорным стержнем и конусным кожухом, подвижной крыльчатки чашечного типа, жёстко связанной с четырёхполюсным магнитным ротором, датчика Холла и цифрового контроллера. Магнитный ротор и датчик Холла располагаются внутри цилиндрического корпуса. Цифровой контроллер располагается под цилиндрическим корпусом в конусном кожухе.
Принцип действия датчика ДВС-03 основан на преобразовании движения воздушного потока во вращательное движение крыльчатки с ротором. Частота вращения крыльчатки с ротором пропорциональна скорости воздушного потока. Установленный внутри цилиндрического корпуса датчик Холла обеспечивает формирование последовательности электрических импульсов с частотой, пропорциональной скорости вращения четырёхполюсного магнитного ротора.
Сформированная датчиком Холла последовательность импульсов поступает на аналоговый выход датчика и на вход цифрового контроллера, который обеспечивает интеллектуальную обработку поступающих сигналов и формирование необходимых параметров воздушного потока в цифровом виде - мгновенных значений скорости ветра, значений порывов ветра, средних значений за период времени и другие параметры.
Передача измеренных и вычисленных параметров воздушного потока обеспечивается по цифровому интерфейсу RS-485 по запросу от внешнего устройства обработки или автоматически с заданным интервалом времени.
Общий вид датчиков ДВС-03 с указанием места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.
Нанесение знака поверки на датчик ДВС-03 не предусмотрено. Серийный номер, состоящий из десяти арабских цифр, наносится на кабель датчика ДВС-03 в виде наклейки.
Пломбирование датчика ДВС-03 не предусмотрено.

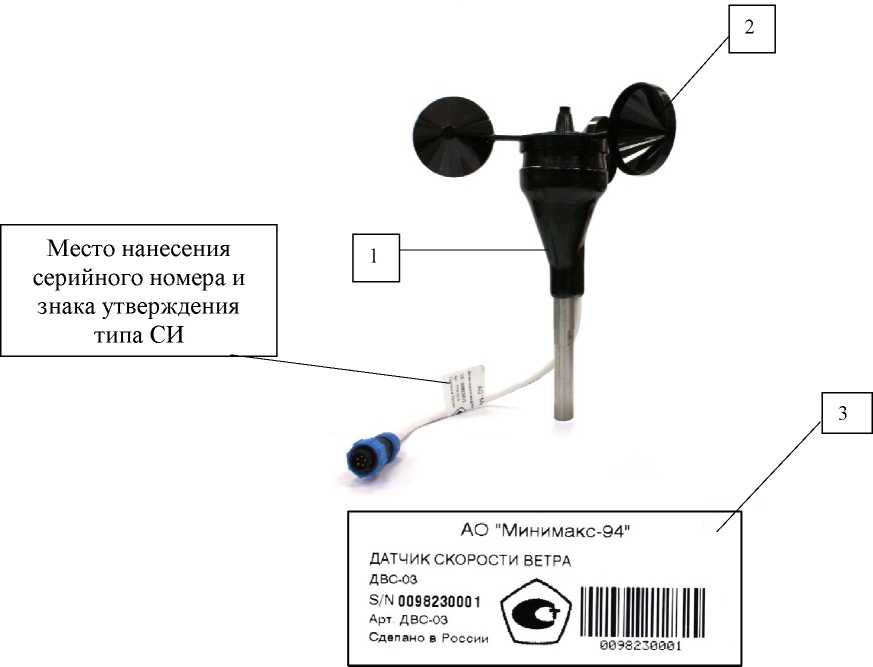

1 - неподвижный цилиндрический корпус с опорным стержнем; 2 - крыльчатка чашечного типа;
3 - маркировка
Рисунок 1 - Общий вид датчиков ДВС-03 с указанием места нанесения знака утверждения типа и серийного номера
Датчики ДВС-03 имеют программное обеспечение (далее - ПО) «DSV-03», которое обеспечивает работу датчика, передачу измерений, проверку состояния и настройку датчика ДВС-03.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DSV-03 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики и технические характеристики
| Наименование характеристики | Значение | |
| ДВС-03-1 | ДВС-03-2 | |
| Диапазон измерений скорости воздушного потока, м/с | от 0,7 до 30,0 | от 0,7 до 55,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,7 до 5 м/с включ., - в диапазоне св. 5 до 55 м/с | ±0,5 ± (0,4 + 0,035 • Vизм)* | |
| ^изм - измеренное значение в м/с | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 7 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры, мм, не более: -высота; -диаметр | 205 190 |
| Масса, не более, кг | 0,5 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % - атмосферное давление, кПа | от -60 до +60 до 100 от 50 до 110 |
наносится на этикетку рядом с серийным номером и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность датчика ДВС-03
| Наименование | Обозначение | Количество |
| Датчик скорости ветра | ДВС-03-х | 1 шт. |
| Руководство по эксплуатации | МРАШ.416137.003 РЭ | 1 экз. |
| Паспорт | МРАШ.416137.003 ПС | 1 экз. |
| * - в зависимости от модификации | ||
приведены в разделе 2 «использование по назначению» руководства по эксплуатации «Датчик скорости ветра ДВС-03».
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
Технические условия МРАШ.416.137.003 ТУ «Датчики скорости ветра ДВС-03».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
