| Номер в госреестре | 89943-23 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | FG-Nestbox-01 |
| Изготовитель | Общество с ограниченной ответственностью "ФАЙВДЖЕН" (ООО "ФАЙВДЖЕН"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные FG-Nestbox-01 (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане.
Принцип действия комплексов в части измерения значений текущего времени и определения координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Режим работы комплексов круглосуточный. Комплексы соответствуют требованиям ТР ТС "Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и ТР ТС «О безопасности низковольтного оборудования» (ТР ТС 004/2011).
Комплексы конструктивно состоят из блока управления и двух распознающих камер.

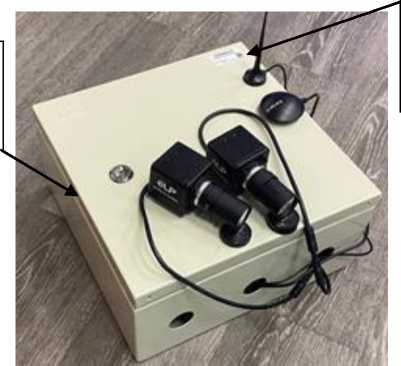

Общий вид составных частей комплексов, и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа и серийного номера комплекса
Рисунок 1 - Общий вид блока управления, место нанесения знака утверждения типа и серийного номера комплекса, место пломбировки от несанкционированного доступа
Серийный номер наносится способом лазерной гравировки на шильдик, расположенный на лицевой панели блока управления. Формат нанесения серийного номера буквенно-числовой. Пример маркировки комплексов представлен на рисунке 2.
FG-Nestbox-01
Комплекс аппаратно-программный
S/N: N16B10U001
Сделано в России
Рисунок 2 - Пример маркировки комплексов
Знак поверки на комплексы не наносится.
Функционирование комплексов осуществляется под управлением программного обеспечения «Sinkhole Software: Nestbox».
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sinkhole Software: Nestbox |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), с | ±2 |
| Границы допускаемой абсолютной инструментальной погрешности (по уровню вероятности 0,95) определения координат комплексов в плане в диапазоне скоростей от 0 до 60 км/ч, м* | ±10 |
| где * - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при PDOP < 3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры составных частей комплекса (без кронштейнов крепления и кабельных вводов), мм, не более: | |
| распознающая камера | |
| - длина | 105 |
| - ширина | 50 |
| - высота | 50 |
| блок управления | |
| - длина | 300 |
| - ширина | 300 |
| - высота | 150 |
| Масса составных частей комплекса (без кронштейнов крепления) кг, не более: | |
| - распознающая камера | 0,35 |
| - блок управления | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| Напряжение питания постоянного тока, В | от 9 до 18 |
наносится типографским способом на табличку (ярлык) прикрепленную к блоку управления, титульные листы руководства по эксплуатации и паспорт.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплексы аппаратно-программные FG-Nestbox-01 в составе: - распознающая камера - блок управления | - | 2 шт. 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | 1 экз. |
изложены в разделе 1.4 «Устройство и работа» документа «Комплекс аппаратно-программный FG-Nestbox-01. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.20.14-001-31601064-2022 «Комплекс аппаратно-программный FG-Nestbox-01 Технические условия».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 15.05.2024 |
