| Номер в госреестре | 89941-23 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные |
| Обозначение типа СИ | AXR |
| Изготовитель | Общество с ограниченной ответственностью "ГРАДИЕНТ" (ООО "ГРАДИЕНТ"), г. Пермь; Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 08.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные AXR (далее - анализаторы) предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.
Конструктивно анализаторы состоят из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пластиковом корпусе.
В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит оптимизированный детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.
В анализаторе реализована функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.
Анализатор оснащен встроенным компьютером с операционной системой, цветным дисплеем и возможностью подсоединения внешнего компьютера для переноса данных через USB кабель и/или Wi-Fi адаптер.
Результаты измерений, включая полученные спектры, и параметры градуировочных характеристик хранятся в памяти анализатора. Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
В зависимости от завода-изготовителя на анализаторы наносится маркировка GRADIENT 900 (изготовитель - ООО «ГРАДИЕНТ»), SCANMET 9000 (изготовитель -ООО «АКА-Скан»).
Анализаторы выпускаются в двух исполнениях: GRADIENT 900 (SCANMET 9000) и GRADIENT 900+ (SCANMET 9000+), отличающихся нормированными метрологическими характеристиками.
Принцип действия анализаторов основан на измерении интенсивности вторичного рентгеновского (флуоресцентного) излучения атомов элементов, которая пропорциональна массовой доле элементов в образце.
Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в образце.
По заказу потребителя анализаторы могут быть изготовлены в пыле-влагозащищенном исполнении со степенью защиты до IP69. Степень защиты определяется при заказе.
Корпус анализаторов окрашивается в цвета, которые определяет изготовитель.
Серийный номер имеет буквенно-цифровой формат и наносится на шильдик, закрепленный под детектором анализатора методом травления, гравирования или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

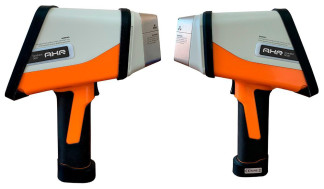

Общий вид анализаторов и место нанесения серийного номера представлены на рисунке 1.

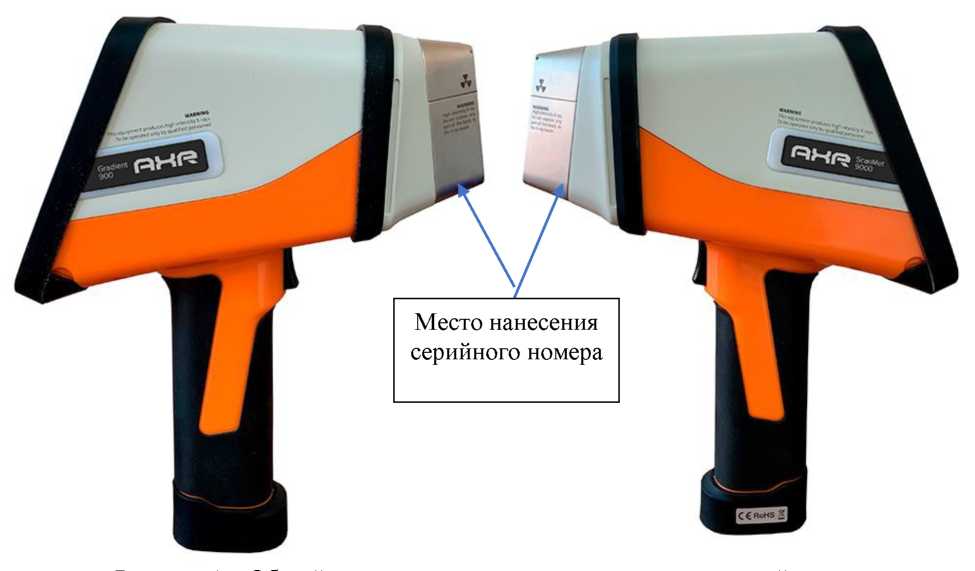

Рисунок 1 - Общий вид анализаторов и место нанесения серийного номера
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | AXR |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.0 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение | |
| GRADIENT 900, SCANMET 9000 | GRADIENT 900+, SCANMET 9000+ | |
| Анализируемые элементы* | от Na до Ст | |
| Диапазон измерений* массовой доли элементов в твердых образцах, в том числе порошках, % | от 0,001 до 100 | |
| Диапазон показаний толщины покрытия, мкм | от 0,01 до 30 | |
| Пределы допускаемой относительной погрешности** результатов измерений массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 до 0,1 % включ. - св. 0,1 до 1,0 % включ. - св. 1,0 до 30 % включ. - св. 30,0 до 100 % включ. | ±40 ±25 ±5,0 ±3,0 | ±25 ±25 ±5,0 ±3,0 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) результата измерений массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 до 0,1 % включ. - св. 0,1 до 1,0 % включ. - св. 1,0 до 30 % включ. - св. 30 до 100 % включ. | 18 16 2,0 1,0 | 18 16 2,0 1,0 |
| Чувствительность***’ усл.ед./%, не менее | 10 | 10 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала***, % | 2 | 2 |
| * перечень анализируемых элементов и диапазоны измерений могут быть ограничены, указываются в паспорте конкретного экземпляра анализатора и не могут быть изменены пользователем в процессе эксплуатации. * * значения нормированы для измерений массовой доли элементов при калибровке анализатора по ГСО. * ** значение нормировано для железа | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно определяемых элементов, не менее | 10 |
| Габаритные размеры, мм, не более | |
| - длина | 235 |
| - ширина | 95 |
| - высота | 285 |
| Масса, кг, не более | 1,6 |
| Наименование характеристики | Значение |
| Время установления рабочего режима, с, не более | 30 |
| Время измерения, с | от 1 до 999 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха без конденсата, %, не более | от -25 до +50* 98 |
| *Диапазон определяется при заказе и может быть ограничен изготовителем при производстве, указан в паспорте конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации. | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор рентгенофлуоресцентный | AXR | 1 шт. |
| Руководство по эксплуатации | ГРДТ.22614978.001РЭ | 1 экз.* |
| Методика поверки | - | |
| Паспорт | - | 1 экз. |
| Кейс для переноски** | - | 1 экз. |
* по требованию или в электронном виде; **может быть заменён на сумку.
приведены в документе «Анализаторы рентгенофлуоресцентные AXR. Руководство по эксплуатации» ГРДТ.22614978.001РЭ, раздел 4 «Руководство по использованию анализатора».
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГРДТ.22614978.001ТУ Анализаторы рентгенофлуоресцентные AXR. Технические условия.
