| Номер в госреестре | 89940-23 |
| Наименование СИ | Система измерений количества природного газа, поступающего на комплекс ЭП-600 ПАО "Нижнекамскнефтехим" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-внедренческий центр "Техномир" (ООО "ИВЦ "Техномир"), г. Казань |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества природного газа (далее - СИКГ) предназначена для измерения в автоматизированном режиме объемного расхода и объема природного газа, приведенных к стандартным условиям, отображения и регистрации результатов измерений природного газа, поступающего на комплекс ЭП-600 ПАО «Нижнекамскнефтехим».
СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Принцип действия СИКГ основан на использовании косвенного метода динамических измерений.
Выходные сигналы с счетчиков газовых ультразвуковых (импульсный/частотный), датчиков давления (от 4 до 20 мА), датчиков температуры (от 4 до 20 мА) поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и направляет далее на верхний уровень.
Конструктивно СИКГ состоит из блока фильтров, блока измерительных трубопроводов (далее - БИТ) и системы обработки информации (далее - СОИ). В состав БИТ входят следующие измерительные трубопроводы (далее - ИТ): рабочий ИТ DN400, рабочий ИТ DN80 и резервный ИТ DN400.
Комплект средств измерений, которыми укомплектована СИКГ, представлен в таблице 1.
Таблица 1 - Состав СИКГ
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Счетчики газа ультразвуковые FLOWSIC600-XT | 67355-17 |
| Датчики давления Метран-150 модели Метран-150TAR | 32854-13 |
| Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex модели ТСПТ Ex | 75208-19 |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов АБАК+ | 89169-23 |
СИКГ обеспечивает выполнение следующих основных функций:
- измерение объема и объемного расхода природного газа в рабочих условиях;
- измерение абсолютного давления и температуры природного газа;
- ввод компонентного состава газа в вычислители расхода по данным анализов испытательной лаборатории;
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям, в соответствии с ГОСТ 8.611-2013;
- вычисление фактора сжимаемости газа в соответствии с ISO 20765-2:2015;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- автоматический контроль технологических параметров природного газа в СИКГ, их индикацию и сигнализацию нарушений установленных границ;
- регистрацию и хранение результатов измерений, формирование отчетов;
- защиту информации от несанкционированного доступа программными средствами.
Конструкцией СИКГ место нанесения заводского номера не предусмотрено. Идентификация СИКГ возможна по заводскому номеру, указанному в эксплуатационной документации в виде цифрового обозначения арабскими цифрами, обеспечивающей его сохранность в течение всего срока эксплуатации.
Сведения о форме, способах и местах нанесения заводских номеров измерительных компонентов приводятся в эксплуатационной документации СИКГ.
Нанесение знака поверки на СИКГ не предусмотрено.
Пломбирование СИКГ не предусмотрено.

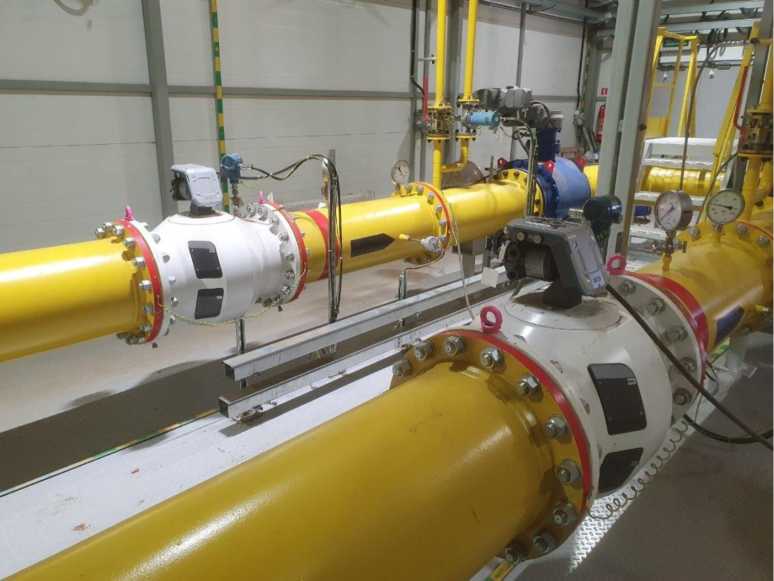

Общий вид СИКГ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКГ
Программное обеспечение (ПО) СИКГ обеспечивает реализацию функций СИКГ. ПО реализовано в ИВК. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Уровень защиты ПО СИКГ - «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Abak.bex | AbakC3.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 |
| Цифровой идентификатор ПО (CRC32) | 4069091340 | 4090641921 |
Метрологические и основные технические характеристики СИКГ приведены в таблицах 3 и 4.
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Объемный расход природного газа при рабочих условиях ИТ DN80, м3/ч | от 40 до 1000 |
| Объемный расход природного газа при рабочих условиях ИТ DN400, м3/ч | от 1000до 14000 |
| Объемный расход природного газа, приведенный к стандартным условиям по ИТ DN80 (температура 20 °С, абсолютное давление 0,101325 МПа), м3/ч | от 283,493 до 17577,400 |
| Объемный расход природного газа, приведенный к стандартным условиям по ИТ DN400 (температура 20 °С, абсолютное давление 0,101325 МПа), м3/ч | от 3898,030 до 246084,000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) природного газа, приведенного к стандартным условиям при поверке расходомеров проливным методом, % | ±0,8 |
Таблица 4-Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон абсолютного давления природного газа, МПа | от 0,76 до 1,30 |
| Диапазон температуры природного газа, °С | от -46 до +40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, однофазное 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, где установлено оборудование, оС - температура воздуха в помещении системы обработки информации, оС | от -47 до +40 от +20 до +25 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность СИКГ приведена в таблице 5.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества природного газа, поступающего на комплекс ЭП-600 ПАО «Нижнекамскнефтехим», зав. № 541-0821 | - | 1 шт. |
| Руководство по эксплуатации | 4600057581-ГРПЗ-ТХ РЭ | 1 экз. |
| Паспорт | АНМЛ.407369.541 ПС | 1 экз. |
Приведены в документе «ГСИ. Инструкция «Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерений количества природного газа, поступающего на комплекс ЭП-600 ПАО «Нижнекамскнефтехим», регистрационный номер ФР.1.29.2021.41501.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
