| Номер в госреестре | 89916-23 |
| Наименование СИ | Измерители перемещений (деформаций) длинноходовые |
| Обозначение типа СИ | ELT |
| Изготовитель | "SANTAM Engineering & Design Co. Ltd.", Иран |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) длинноходовые ELT (далее по тексту - измерители) предназначены для измерений продольной деформации образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение статической силой.
Принцип действия измерителей основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силы в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран устройства ввода-вывода.
Измеритель состоит из следующих составных частей:
- модуль измерений перемещений (деформаций);
- цифровой микропроцессорный измерительный модуль;
- устройство ввода-вывода.
Конструктивно модуль измерений перемещений (деформаций) представляет собой вертикальную стойку с цифровым микропроцессорным измерительным модулем, в которой по направляющей перемещаются две измерительные каретки. Каждая каретка посредством гибкого троса связана с роликом, жестко закрепленным на оси датчика перемещений, и противовесом, который уравновешивает массу каретки.
В процессе измерений перемещений (деформаций) захваты измерительных кареток закреплены на испытуемом образце посредством зажимов. При изменении длины в процессе деформирования образца измерительные каретки перемещаются вместе с образцом. При перемещении кареток происходит смещение подвижных элементов преобразователей перемещений и производится преобразование линейного перемещения каждой каретки в электрические сигналы, пропорциональные линейному перемещению кареток, которые поступают для обработки в устройство ввода-вывода. Изменение длины образца определяется как сумма показаний перемещений измерительных кареток.
Измеритель имеет порт подключения к испытательным машинам.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) выступает персональный компьютер со специализированным программным обеспечением и (-или) пульт оператора (опционально) или прочее для визуального отображения информации. Устройство ввода-вывода может иметь принадлежность к испытательной машине или представлять собой отдельно расположенное периферийное устройство.
К настоящему типу средств измерений относятся измерители перемещений (деформаций) длинноходовые ELT модификации ELT-500.
Идентификация измерителя осуществляется методом визуального осмотра маркировочной таблички, отображающей информацию об изготовителе, наименовании, заводском номере, дате изготовления, а также изучения нормативно-технической документации (руководства по эксплуатации), которая входит в обязательный комплект поставки измерителя и содержит информацию о метрологических и технических характеристиках.
Общий вид измерителей представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.
Заводской номер в числовом формате наносится на маркировочную табличку металлографическим способом, прикрепляемую на тыльную сторону цифрового микропроцессорного измерительного модуля. Место нанесения маркировочной таблички на примере измерителя представлено на рисунке 2.

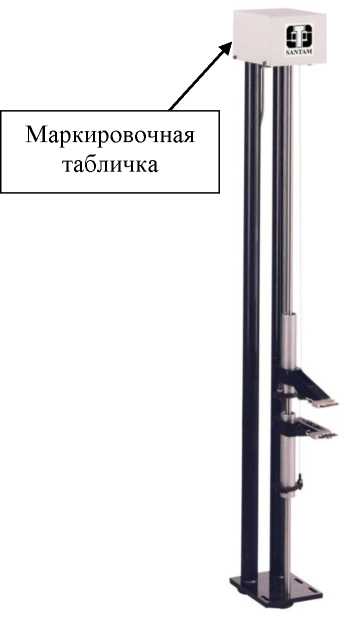

Рисунок 2 - Место нанесения маркировочной
Рисунок 1 - Общий вид измерителей переме-
щений (деформаций) длинноходовых ELT
таблички на измеритель
Обозначение мест нанесения заводского номера на маркировочной табличке представлены на рисунке 3.
Место нанесения
заводского номера
Рисунок 3 - Обозначение места нанесения заводского номера
Нанесение знака поверки на измеритель не предусмотрено.
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «STM Controller», «Jadoo» и (или) «TOVMC», устанавливаемое на персональный компьютер. ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | STM Controller | Jadoo | TOVMC |
| Номер версии (идентификационный номер) ПО | не ниже 4.06 | не ниже 1.0.0.1 | не ниже 1.0.1.1 |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует |
Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений (деформаций), мм | от 0 до (500 - L 0) |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 10 мм включ., мм | ±0,25 |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 10 мм до наибольшего предела измерений, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки начальной расчетной длины образца (базовой длины) L 0, мм | от 20 до 200 |
| Габаритные размеры, мм, не более: | |
| - ширина | 550 |
| - глубина | 230 |
| - высота | 1050 |
| Масса, кг, не более | 7 |
| Напряжение питания постоянного тока, В | ±5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха (без конденсации), % | от 10 до 90 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) длинноходовой ELT | ELT-500 | 1 шт. |
| Программное обеспечение на флэш носителе | тип ПО в соответствии с договором поставки | 1 шт. |
| Соединительные кабели и линии связи для подключения | - | 1 компл. |
| Основания для крепления измерителей перемещений (деформаций) к машинам* | в соответствии с договором поставки | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * Наличие в зависимости от договора поставки. | ||
приведены в главе 2.1.3 «Порядок проведения испытания с измерителем», главе 2.2.5 «Измерения с использованием измерителя», главе 2.3.2 «Проведение испытаний» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Стандарт предприятия «SANTAM Engineering & Design Co. Ltd.», Иран.
