| Номер в госреестре | 89872-23 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | PRODIGI |
| Изготовитель | Mesura Metering srl, Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 31.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые PRODIGI (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других неагрессивных газов в газопроводах низкого давления, приведенных к температуре плюс 20 °С.
Принцип действия счетчиков основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Для вычисления объема газа, приведенного к температуре плюс 20 °С, используются данные, поступающие со встроенного датчика температуры.
Счетчик имеет моноблочное исполнение и состоит из следующих частей:
- металлический корпус (нержавеющая сталь), который содержит следующие элементы: электроакустических преобразователей, клапана, датчика температуры;
- пластиковый корпус, который содержит следующие элементы: - электронного модуля с жидко-кристаллическим индикатором (ЖКИ), предназначенным для обработки и отображения информации, модуля передачи данных; источники питания.
Основные функции счетчика:
- измерение объема газа, приведенного к температуре плюс 20 °С;
- обработка, отображение, хранение измеренной информации и настроечных параметров;
- архивирование измеренных и вычисленных значений параметров;
- ведение журналов событий;
- передача измеренной и вычисленной информаций по дистанционному каналу связи и оптическому интерфейсу связи.
Счетчики выпускаются в трех исполнениях, которые отличаются модулем дистанционной передачи данных (GSM; NB-IoT; LoRaWAN). Все исполнения счетчиков оборудованы оптическим интерфейсом передачи данных.
Конструкция счетчиков обеспечивает возможность пломбирования частей, доступ к которым может привести к искажению результатов измерений.
Нанесение знака поверки и знака утверждения типа на счетчики не предусмотрено.
Заводские номера счетчиков состоят из букв латинского алфавита и арабских цифр, печатаются в паспорте, записываются в энергонезависимую память счетчика, а также наносится на корпус счетчика методом лазерной гравировки.
Пломбирование ограничивает доступ к микропроцессору и памяти счетчика. Доступ к замене основной батареи не ограничен, так как после замены, счетчики сохраняют свою работоспособность и метрологические характеристики.

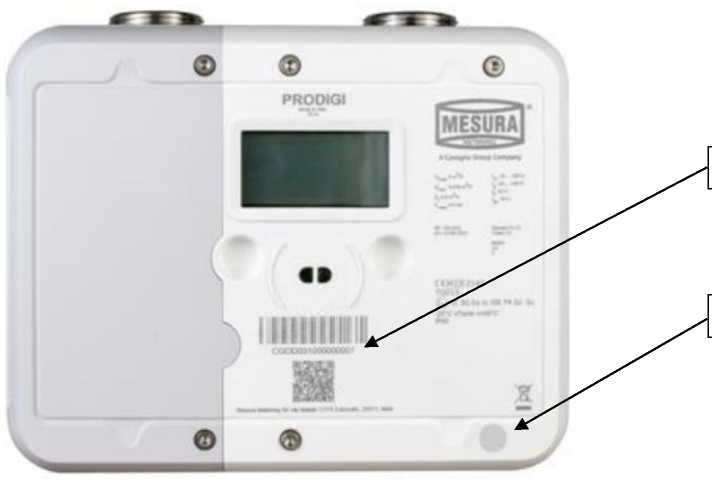

Общий вид и схема пломбировки от несанкционированного доступа счетчиков представлены на рисунке 1.

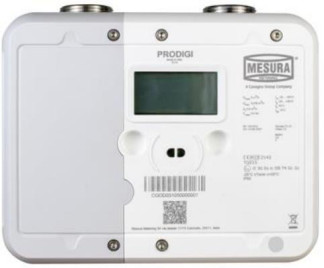

Пломба изготовителя
Заводской номер
Рисунок 1 - Общий вид и схема пломбировки счетчиков
Программное обеспечение (далее - ПО) предназначено для вычисления объема газа, обработки, отображения и хранения измеренной информации и настройки параметров, хранения измеренных и рассчитанных значений параметров, регистрации событий, а также передачи измеренной и расчетной информации по дистанционному каналу связи и оптическому интерфейсу связи.
В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита ПО осуществляется с помощью механического пломбирования. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | 86722.ххх |
| Примечание - Наименование ПО имеет структуру 86722.ххх, где: - 86722 - неизменяемая метрологически значимая часть идентификационного номера ПО; - ххх - часть идентификационного номера текущей версии ПО (от 000 до 999) не влияющая на метрологические характеристики счетчика. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Объемный расход газа, м3/ч: - максимальный (Qmax) - минимальный (Qmin) | 6 0,016 |
| Порог чувствительности, м3/ч | 0,010 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к +20 °C, %: - в диапазоне Qmin < Q < 0,1'Qmax - в диапазоне 0,1- Qmax < Q < Qmax | ±3,0 ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура измеряемой среды, °С | от -40 до +55 |
| Наибольшее избыточное рабочее давление газа, кПа | 50 |
| Интерфейсы связи | GSM; NB-IoT; LoRaWAN; оптический интерфейс |
| Напряжение элементов питания, В | 3,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 до 95, при температуре +35 °С от 84,0 до 106,7 |
| Г абаритные размеры, мм, не более | 218х184х125 |
| Масса, кг, не более | 2 |
| Присоединительные размеры | G1% |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты | 2Ex ic IIB T4 Gc X |
| Срок службы, лет, не менее | 15 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой | PRODIGI | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | по заказу |
| Комплект монтажных частей* | - | по заказу |
| * _ _ _ _ _ ___ _ _ _ _ _ ___ - поставляется в соответствии с заказом | ||
приведены в разделе 1 документа G1.G2.G4.01.003.РЭ Счетчики газа ультразвуковые PRODIGI.
Руководство по эксплуатации.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия «Mesura Metering srl», Италия.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 25.04.2024 |
