| Номер в госреестре | 89870-23 |
| Наименование СИ | Приборы для контроля диаметров валов и отверстий |
| Обозначение типа СИ | БВ-7703 |
| Изготовитель | Акционерное общество "НИИизмерения" (АО "НИИизмерения"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для контроля диаметров валов и отверстий БВ-7703 (далее - приборы) предназначены для измерения наружного и внутреннего диаметров и длины трубок и валов.
Принцип действия приборов для контроля наружного и внутреннего диаметров и длины трубок БВ-7703, включающий в себя трехканальный электронный блок или, в случае с прибором для контроля диаметров валов и отверстий БВ-7703-01, включающий в себя двухканальный блок, к которому подключаются измерительные станции, входящие в состав приборов БВ-7703 и БВ-7703-01, основан на пневматическом методе преобразования пневматического измерительного сигнала в электрический, при помощи измерительных станций БВ-7703.20, БВ-7703-01.20 или БВ-7703.25 в зависимости от длины контролируемых трубок. Контроль наружного диаметра и формы поперечного сечения осуществляется измерительными станциями с индуктивным преобразователем БВ-7703.30, БВ-7703-01.30. Контроль длины трубок длиной от 65 до 70 мм осуществляется измерительными станциями с индуктивным преобразователем БВ-7703.40.
Прибор БВ-7703 обеспечивает контроль внутреннего и наружного диаметров и длины измеряемых деталей (типа трубка). В состав прибора входят измерительные станции: БВ-7703.20, БВ-7703.25, БВ-7703.30 и БВ-7703.40.
Измерительные станции БВ-7703.20 и БВ-7703.25 предназначены для контроля внутреннего диаметра и формы поперечного сечения отверстия трубок пневматическим методом с преобразованием пневматического измерительного сигнала в электрический.
Измерительные станции БВ-7703.20 предназначены для контроля трубок длиной от 65 до 70 мм; выполнены в виде стационарного (настольного) устройства и состоит из следующих основных составных частей: пневматической пробки, закреплённой на подставке; блока подготовки воздуха; присоединительных шлангов.
Измерительные станции БВ-7703.25 предназначены для контроля трубок длиной до 1300 мм; состоит из следующих основных составных частей: пневматической пробки на гибком шланге; блока подготовки воздуха; присоединительных шлангов.
Измерительные станции БВ-7703.30 предназначены для контроля наружного диаметра и формы поперечного сечения трубок; выполнены в виде стационарного (настольного) устройства и состоит из двух независимых плоскопружинных подвесок, связанных с индуктивным преобразователем. Контролируемая деталь устанавливается в базирующую призму; измерительные наконечники контактируют с диаметром детали. Измерение происходит сразу после того, как контролируемая деталь ляжет в базирующую призму.
Измерительные станции БВ-7703.40 предназначены для контроля длины трубок; выполнены в виде стационарного (настольного) устройства и оснащена двумя самонастраивающимися упорами, один из которых неподвижный, а другой подвижный, соединённый с индуктивным преобразователем и оснащенный устройством арретирования.
Прибор БВ-7703-01 обеспечивает только контроль диаметров валов и отверстий. В состав прибора входят измерительные станции: БВ-7703-01.20 и БВ-7703-01.30.
Измерительные станции БВ-7703-01.20 предназначены для контроля диаметра и формы поперечного сечения отверстий пневматическим методом с преобразованием пневматического измерительного сигнала в электрический; выполнены в виде стационарного (настольного) устройства и состоит из следующих основных составных частей: сменных пневматических пробок, закреплённых на подставке; блока подготовки воздуха; присоединительных шлангов. Каждая сменная пробка предназначена для контроля определенного диаметра.
Измерительные станции БВ-7703-01.30 предназначены для контроля диаметра и формы поперечного сечения валов; выполнены в виде стационарного (настольного) устройства и состоит их двух независимых плоскопружинных подвесок, связанных с индуктивным преобразователем. Контролируемая деталь устанавливается в базирующую призму; измерительные наконечники контактируют с диаметром детали. Измерение происходит сразу после того, как контролируемая деталь ляжет в базирующую призму.
Электронный блок выполнен в виде настольной конструкции; содержит трехканальную (в случае Прибора БВ-7703) или двухканальную (в случае Прибора БВ-7703-01) индуктивную измерительную систему, выполняющую аналого-цифровое преобразование сигнала датчиков; оснащен микропроцессором, выполняющим линеаризацию характеристик индуктивных датчиков. Отсчет электронного блока - цифровой.
Блок подготовки воздуха, входящий в состав измерительных станций БВ-7703.20, БВ-7703.25 и БВ-7703-01.20 представляет собой корпус, в котором закреплены блок фильтра со стабилизатором давления воздуха и пневмоиндуктивный преобразователь.
Блок фильтра со стабилизатором давления воздуха предназначен для окончательной очистки воздуха и поддержания заданного давления воздуха постоянным.
Пневмоиндуктивный преобразователь служит для преобразования изменения давления воздуха, вызванного изменением зазора между диаметром контролируемого отверстия и измерительными соплами пневматической пробки, в электрический аналоговый сигнал (изменение индуктивности катушки преобразователя).
Воздух подаётся извне. Устройство рассчитано на давление 4-6 атм. в пневматической сети.
Общий вид приборов приведен на рисунках 1 и 2.

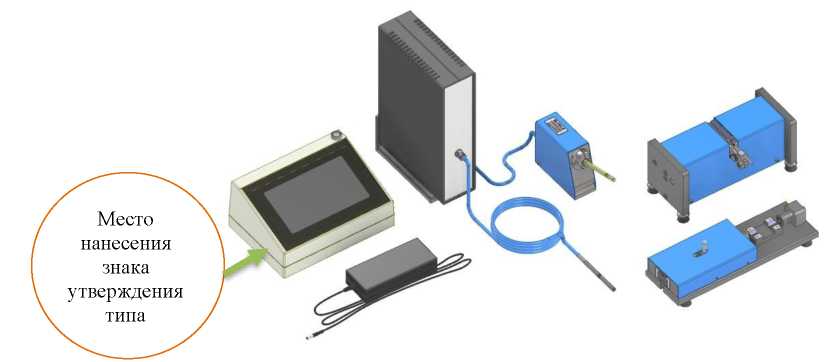

утверждения типа
нанесения
Место
знака

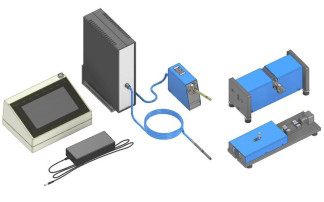

Рисунок 1 - Общий вид приборов БВ-7703
Нанесение знака поверки на средство измерений не предусмотрено.

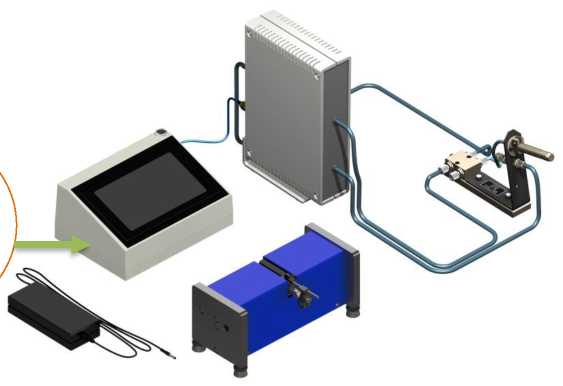

Рисунок 2 - Общий вид приборов БВ-7703-01
Опломбирование приборов осуществляется на боковой поверхности блока обработки и вывода показаний. Опломбирование делается в виде повреждаемой наклейки на заводе-изготовителе. Заводские номера наносятся на заводские таблички, закрепленные на корпусе приборов и измерительных станций, с помощью лазерной гравировки и имеют цифровое обозначение.
Места пломбирования обозначены белыми стрелками на рисунке 3.
Место опломбирования
Рисунок 3 - Место пломбирования приборов БВ-7703 и БВ-7703-01 (указано стрелкой).

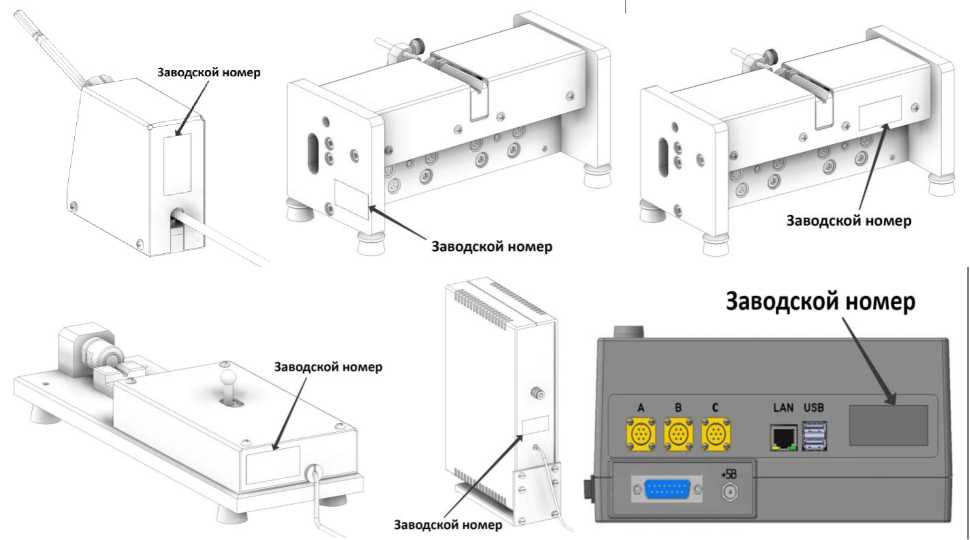

Место нанесения заводского номера приборов приведено на рисунке 4.
Рисунок 4 - Место нанесения заводского номера приборов БВ-7703
Программное обеспечение ПО «БВ-7703» и «БВ-7703-01» установлено на плате приборов, предназначено для расшифровки, регистрации, запоминания, индикации показаний измерительных станций, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения приборов для контроля диаметров валов и отверстий БВ-7703
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | БВ-7703 | БВ-7703-01 |
| Номер версии (идентификационный номер) ПО | Не ниже v.220329 | Не ниже v.220125 |
| Цифровой идентификатор ПО | _ | _ |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приборов представлены в таблицах 2 и 3.
Таблица 2 -Метрологические характеристики приборов для контроля диаметров валов и
отверстий БВ-7703
| Наименование характеристики | Значение | ||||
| Прибор | БВ-7703 | БВ-7703-01 | |||
| Измерительная станция | БВ-7703.20 БВ-7703.25 | БВ-7703.30 | БВ-7703.40 | БВ-7703-01.20 | БВ-7703-01.30 |
| Принцип действия | пневматический/ индуктивный | индуктивный | пневматический/ индуктивный | индуктивный | |
| Диапазон измерения, мкм | от -100 до 100 включ. | от -300 до 300 включ. | от -3000 до 3000 включ. | от -100 до 100 включ. | от -300 до 300 включ. |
| Дискретность показаний, мкм | 1 | ||||
| Пределы допускаемой абсолютной погрешности, мкм | ±2 | ±4 | ±2 | ||
| Размах показаний, мкм, не более | 2 | ||||
Таблица 3 - Основные технические характеристики приборов для контроля диаметров валов и отверстий БВ-7703
| Наименование характеристики | Значение | |||||
| Прибор | БВ-7703 | БВ-7703-01 | ||||
| Измерительная станция | БВ-7703.20 | БВ-7703.25 | БВ-7703.30 | БВ-7703.40 | БВ-770301.20 | БВ-770301.30 |
| Габаритные размеры измерительной станции, мм, не более Длина/ Диаметр Ширина Высота | 220 50 110 | 120/7 | 235 110 110 | 100 320 80 | 163 72 138 | 235 110 110 |
| Габаритные размеры, мм, не более - блока электронного Длина Ширина Высота - блока подготовки воздуха Длина Ширина Высота | 230 160 110 210 285 70 | |||||
| Масса станции измерительной (без блока подготовки воздуха), кг, не более | 1,5 | 0,1 | 5 | 4 | 1,5 | 5 |
| Масса блока электронного, кг, не более | 2 | |||||
| Масса блока подготовки воздуха, кг, не более | 2 | - | 2 | - | ||
| Диапазон рабочих температур, °С | от +17 до +25 | |||||
| Скорость изменения температуры, °С/час, не более | 2 | |||||
| Относительная влажность воздуха, %, не более | 70 | |||||
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | от 198 до 242 50 | |||||
Знак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус приборов методом наклейки.
Таблица 4 - Комплект поставки приборов для контроля диаметров валов и отверстий БВ-7703
| Наименование | Обозначение | Количество |
| Приборы для контроля диаметров валов и отверстий | БВ-7703 | 1 шт. |
| Руководство по эксплуатации | БВ-7703.00.000 РЭ | 1 экз. |
| Адаптер сетевой | JNS05-12 | 1 экз. |
| Станция измерительная | БВ-7703.20; БВ-7703.25; БВ-7703.30; БВ-7703.40 | по 1 экз. |
| Блок электронный | БВ-6484-24 | 1 экз. |
| Кольца установочные для настройки и проверки станций измерительных БВ-7703.20 и БВ-7703.25 | - | 1 компл. |
| Валики для настройки и проверки станции измерительной БВ-7703.30 | - | 1 компл. |
| Концевые меры длины для настройки и проверки станции измерительной БВ-7703.40 | - | 1 компл. |
| Шланги присоединительные | - | 1 компл. |
| Заглушка | - | 1 экз. |
Таблица 5 - Комплект поставки приборов для контроля диаметров валов и отверстий БВ-7703-01
| Наименование | Обозначение | Количество |
| Приборы для контроля диаметров валов и отверстий | БВ-7703-01 | 1 шт. |
| Руководство по эксплуатации | БВ-7703-01.00.000 РЭ | 1 экз. |
| Адаптер сетевой | JNS05-12 | 1 экз. |
| Станция измерительная | БВ-7703-01.20 БВ-7703-01.30 | по 1 экз. |
| Блок электронный | БВ-6484-24 | 1 экз. |
| Сменные пробки пневматические для БВ-7703-01 | - | 1 компл. |
| Кольца установочные для настройки и проверки станции измерительной БВ-7703-01.20 | - | 1 компл. |
| Валики для настройки и проверки станции измерительной БВ-7703-01.30 | - | 1 компл. |
| Шланги присоединительные | - | 1 компл. |
| Заглушка | - | 1 экз. |
приведены в разделе 8 «Порядок работы» документа БВ-7703.00.000 РЭ «Прибор для контроля наружного и внутреннего диаметров и длины трубок БВ-7703. Руководство по эксплуатации» и в разделе 8 «Порядок работы» документа БВ-7703-01.00.000 РЭ «Прибор для контроля диаметров валов и отверстий БВ-7703-01. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (изм. приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ТУ 26.51.66-075-00224567-2022 «Приборы для контроля диаметров валов и отверстий БВ-7703. Технические условия».
