| Номер в госреестре | 89864-23 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | Б5-85А |
| Изготовитель | Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания Б5-85А (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока и постоянного тока, нормированных по стабильности и пульсациям, измерения выходного напряжения и тока.
Принцип действия источников питания основан на покаскадном преобразовании входного переменного напряжения в постоянное с необходимыми параметрами.
Первый каскад - корректор мощности, обеспечивающий приближение фазового сдвига между током и напряжением источника питания к нулю и формирование синусоидальной формы тока, потребляемого от сети. Следующий каскад обеспечивает преобразование переменного напряжения в постоянное. Последний каскад обеспечивает точную установку выходного напряжения и тока с помощью цифровых - аналоговых преобразователей и обратной связи.
Аналогово-цифровые преобразователи обеспечивают измерение выходного напряжения и тока.
Конструктивно источники питания выполнены в пластиковом корпусе настольного типа. Устройство индикации обеспечивает обработку данных с органов управления и отображение информации на индикаторах.
На лицевой панели источника питания размещены органы управления, два индикатора, клеммы для подключения нагрузки и защитного заземления.
Управление источниками питания выполняется встроенным контроллером. Для дистанционного управления источниками питания имеются встроенный интерфейс USB 2.0.
Общий вид источника питания с указанием мест нанесения знака утверждения типа, заводского номера и даты выпуска представлен на рисунках 1 и 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра источника питания, наносится на маркировочную наклейку на задней панели источника питания типографским методом в виде цифрового кода, состоящего из десяти арабских цифр.

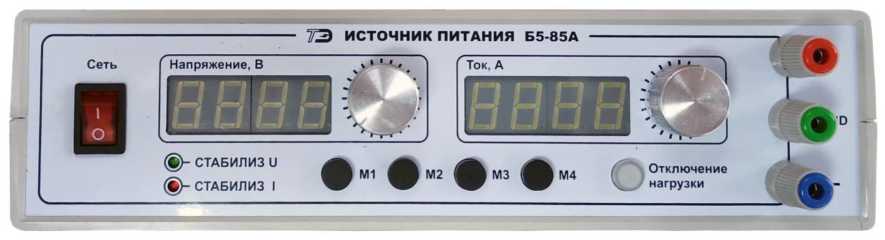

Рисунок 1 - Лицевая панель источника питания
Места нанесения заводского номера прибора и даты выпуска

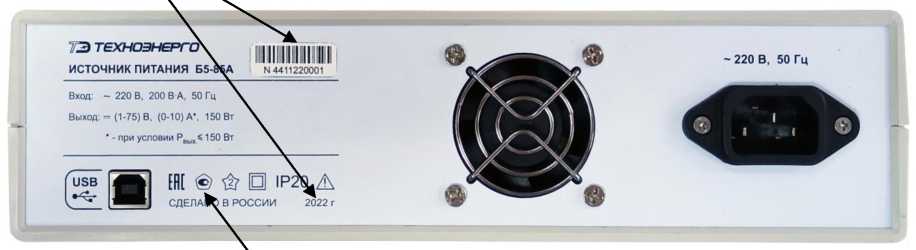

Рисунок 2 - Задняя панель источника питания с обозначением мест нанесения заводского номера, даты выпуска и знака утверждения типа

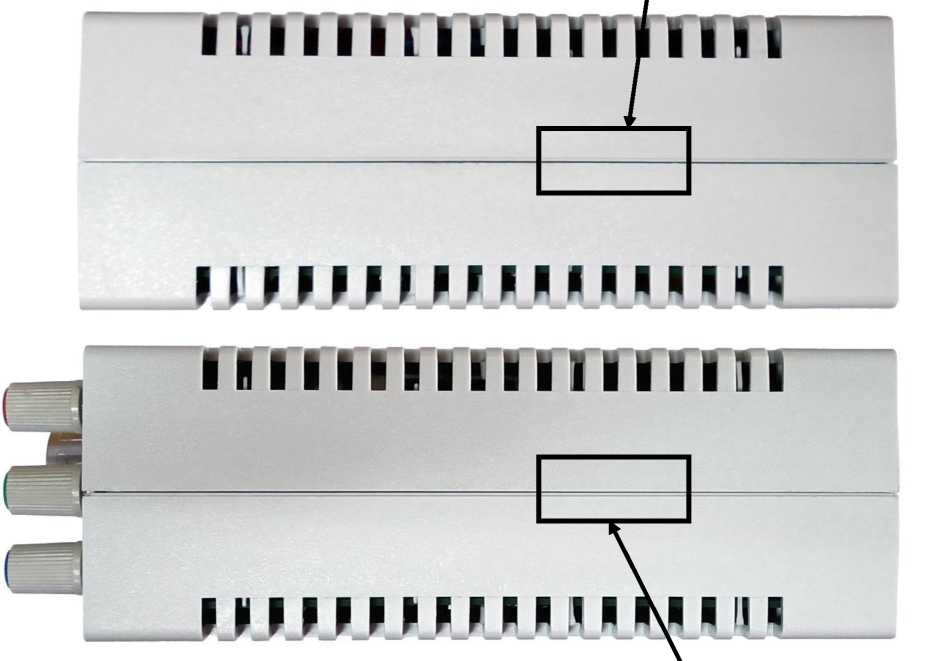

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки в виде наклейки с штрих-кодом, представлены на рисунке 3.
а) Место нанесения знака защиты от несанкционированного вскрытия
б) Место нанесения знака поверки \
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки: а) вид боковой стороны слева
б) вид боковой стороны справа
Программное обеспечение (ПО) является встроенным в источники питания и относится к категории метрологически значимого. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция источников питания исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | B5-85A |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 97B7CBFC |
| Алгоритм вычисления цифрового идентификатора | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения выходного напряжения постоянного тока ивых, В | от 0,10 до 75,00 |
| Шаг установки напряжения постоянного тока, В | 0,01 |
| Диапазон воспроизведения выходного тока 1вых. А: - при выходном напряжении менее 15 В, включ. - при выходном напряжении св. 15 В | от 0 до 10,00 от 0 до 150/ивых |
| Шаг установки постоянного тока, А | 0,01 |
| Пределы допускаемой абсолютной погрешности установки и измерения выходного напряжения, В | ±(0,001 •ивых+0,0 05) |
| Пределы допускаемой абсолютной погрешности установки и измерения выходного тока, А | ±(0,005-1вых+0,005) |
| Нестабильность выходного напряжения при изменении напряжения питания от 176 до 253 В, В | ±(0,001- ивых+0,0 05) |
| Нестабильность выходного тока при изменении напряжения питания от 176 до 253 В, А | ±(0,001-1вых+0,005) |
| Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В | ±(0,001- ивых+0,0 05) |
| Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока, А | ±(0,005^+0,005) |
| Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 10 |
| Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более | 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Номинальное напряжение, В | 230 |
| Номинальная частота сети, Гц | 50 |
| Установленный рабочий диапазон сетевого напряжения, В | от 176 до 253 |
| Потребляемая мощность, В^А, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84 до 106 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 70х210х260 |
| Масса, кг, не более | 1,8 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 15000 |
| Время восстановления, ч | 1 |
наносится на заднюю панель источника питания методом лазерной печати, на титульные листы эксплуатационной документации (руководство по эксплуатации и формуляры) - типографским способом.
Таблица 4 - Комплектность источников питания
| Наименование | Обозначение | Количество, шт./экз. |
| Источник питания Б5-85А | ФРДС.436237.001 | 1 |
| Формуляр. Часть 1 | ФРДС.436237.001ФО | 1 |
| Формуляр. Часть 2 | ФРДС.436237.001ФО1* | 1 |
| Руководство по эксплуатации | ФРДС.436237.001РЭ* | 1 |
| Методика поверки | - | 1 |
| Кабель питания сетевой | - | 1 |
| Кабель USB A(m)-USB B (m)** | - | 1 |
| Индивидуальная упаковка | ФРДС.411915.066 | 1 |
| Примечания * - Документы в электронном виде доступны на сайте предприятия-изготовителя по адресу https://te-nn.ru/. На бумажном носителе или флэш-накопителе поставляются по отдельному заказу. * * - Поставляется по отдельному заказу. | ||
приведены в ФРДС.436237.001РЭ «Источник питания Б5-85А Руководство по эксплуатации», раздел 3 «Использование по назначению».
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ФРДС.436237.001ТУ «Источники питания Б5-85А. Технические условия».
