| Номер в госреестре | 89856-23 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | CENSTAR |
| Изготовитель | Censtar Science & Technology Corp., Ltd., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные CENSTAR (далее - колонки) предназначены для измерения объема топлива (бензин, дизельное топливо, керосин) вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки автотранспортных средств и тару потребителей на автозаправочных станциях.
В колонках реализован прямой метод динамических измерений объема отпущенного топлива в единицах объема - литрах.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан и насосный моноблок, оснащенный фильтром и устройством для отвода паровоздушной смеси, подается в измерительную линию, состоящую из одного или двух автономных блоков, из которой через рукав с раздаточным краном поступает в бак транспортного средства или тару потребителя.
Отдельный автономный блок представляет собой измеритель объема топлива с датчиком импульсов и электромагнитным клапаном, объединённые трубопроводами. Автономность блоков колонок, имеющих несколько раздаточных рукавов обеспечивается возможностью независимой регулировки и опломбирования отдельных измерителей объёма с датчиками импульсов. Если в измерительную линию входят два автономных блока, то электронное-вычислительное устройство производит суммирование объёмов, измеренных каждым из автономных блоков.
Информация о количестве топлива, прошедшего через измеритель объема, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонки, измеренное количество импульсов прямо пропорционально объёму топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена за литр и стоимость.
Задание дозы топлива и включение колонок производится оператором на клавиатуре, находящейся непосредственно на колонке, или по сигналам, поступающим из внешней системы управления или пульта дистанционного управления.
Колонки представляют собой модульные конструкции с симметрично расположенными рукавами и осуществляют заправку топливом с одной или двух сторон.
Колонки состоят из гидравлической части и блока электроники.
Блок электроники содержит электронное-вычислительное устройство производства Censtar Science & Technology Corp., Ltd. Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.
Гидравлическая часть колонок состоит из следующих основных узлов: насосного моноблока, измерителя объема LLJ05, LLJ05A, LLJ10, LLJ10A датчика импульсов, производства Censtar Science & Technology Corp., Ltd., электромагнитного клапана, системы трубопроводов, раздаточного рукава с краном.
Насосный моноблок состоит из:
- электродвигателя;
- насоса с газоотделителем;
- фильтра для очистки топлива;
- перепускного клапана, обеспечивающего циркуляцию топлива внутри насосного моноблока при закрытом раздаточном кране или малом расходе.
В зависимости от комплектации колонки могут оснащаться модулями для приёма платежей посредством карт оплаты, принтерами печати чеков, дополнительными информационными мультимедийными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID, микрофонами, видеокамерами, системой громкой связи с оператором, модулем голосового оповещения выбранного сорта топлива, электромеханическими суммарными счетчиками, замками для фиксации раздаточных кранов в карманах колонки. Колонки могут оснащаться дополнительными (сателлитными) стойками. Колонки могут быть оснащены системой газовозврата, а также системой втягивания рукавов.
Колонки выпускаются со встроенными насосами или без насосов, в последнем случае применяются погружные насосы в резервуарах.
Колонки выпускаются в трех модификациях CS30, CS42, CS52, условное обозначение которых выглядит следующим образом:
| CS | X | X | X | X | X | X | X | X |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
В таблице 1 приведена расшифровка обозначения колонок.
Таблица 1 - Расшифровка обозначения колонок
| Составная часть | Расшифровка | Возможные значения |
| 1 | Наименование модификации | CS |
| 2 | Внешний вид | 30: симметричный корпус прямоугольной формы с расположением раздаточного крана на одной или обеих узких боковых сторонах, имеет 1 или 2 раздаточных крана 42: симметричный корпус прямоугольной формы с расположением раздаточных кранов на широких фронтальных сторонах по 1, 2, 3 или 4 крана на каждой из сторон 52: несимметричный корпус L-образной формы с групповым расположением раздаточных кранов по 1, 2, 3, 4, 5 или 6 кранов на каждой из сторон |
| 3 | Тип насоса | C: комбинированный тип (встроенный моноблок и погружной насос в резервуаре) D: без встроенного насоса - при этом используется погружной насос в резервуаре (напорный тип) J: со встроенным насосным моноблоком (всасывающий тип) |
| 4 | Количество раздаточных рукавов | 1; 2; 4; 6; 8; 10; 12 |
Продолжение таблицы 1
| Составная часть | Расшифровка | Возможные значения |
| 5 | Количество видов отпускаемого топлива | 1; 2; 3; 4; 5; 6 |
| 6 | Количество материнских плат | 1; 2; 3; 4; 5; 6; 7; 8 |
| 7 | Тип материнской платы | 0: стандартная материнская плата 1: усовершенствованная материнская плата 2: материнская плата с поддержкой карт IC |
| 8 | Модель встроенного топливного насоса | G: шестеренчатый насос F: роторно-лопастной насос |
| 9 | Исполнение объемомера | __: стандартное исполнение A: специальное исполнение |
Заводские номера колонок в виде цифрового и(или) буквенно-цифрового обозначения, наносятся на идентификационную табличку корпуса колонки методом пробивки. Каждый измеритель объёма, датчик импульсов, материнская плата, электромагнитный клапан, насос, электродвигатель имеют заводские номера, наносимые на маркировочную табличку либо на корпус изделия способом лазерной гравировки или другим способом, обеспечивающим сохраняемость и читаемость маркировки в течение всего срока службы колонок.
Конструкцией предусмотрено нанесение знака поверки в виде пломб, закрепленных на проволоку, ограничивающих доступ и возможность корректировки результатов измерений. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунках 2-5. Общий вид колонок представлен на рисунке 1
А
Б

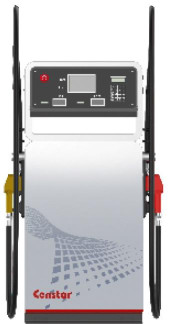

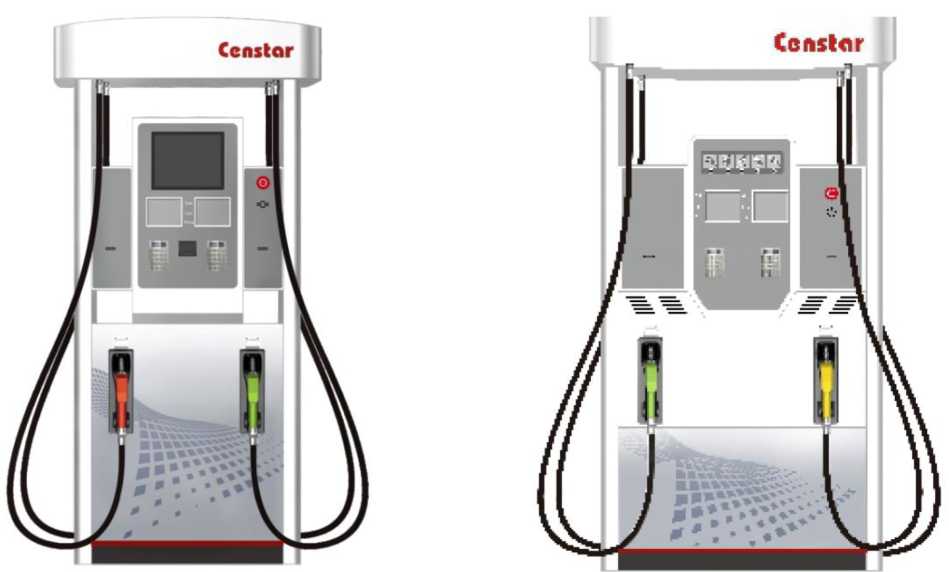

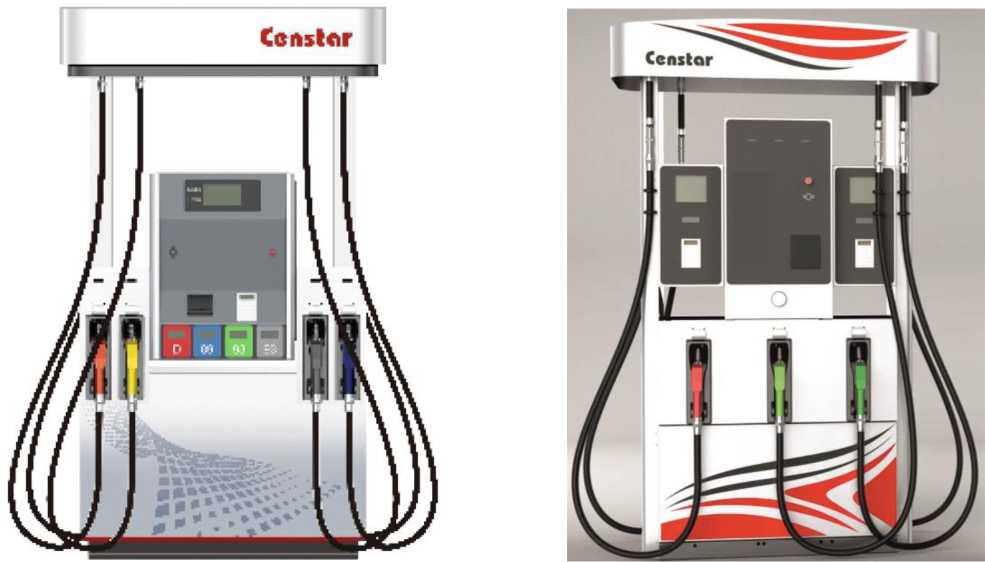

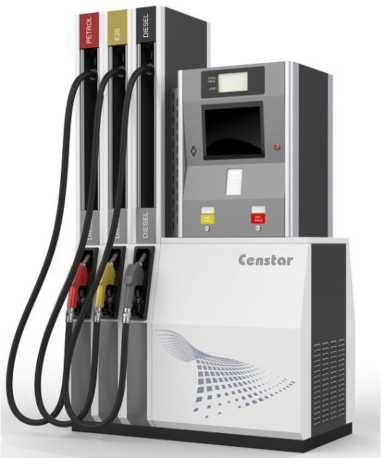

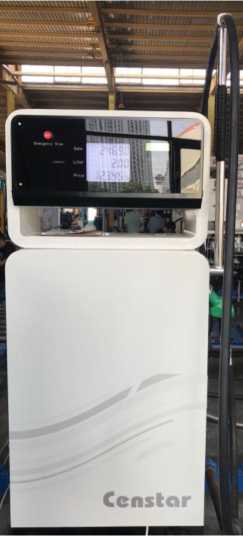

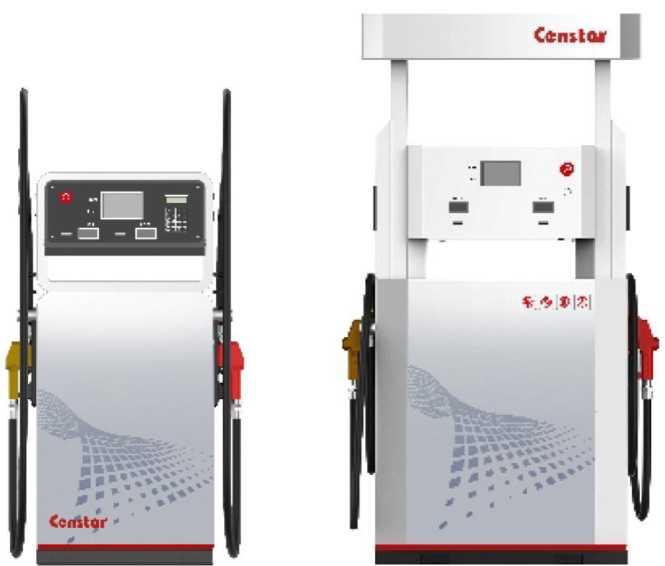

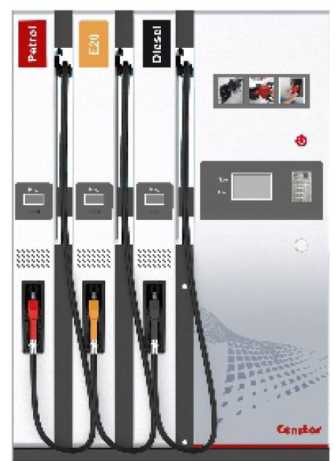

Рисунок 1 - Общий вид колонок: «А» - общий вид модификации CS30; «Б» - общий вид модификации CS42; «В» - общий вид модификации CS52;
В
(Вид спереди)
(Вид сзади)
Место пломбирования и нанесения знака поверки

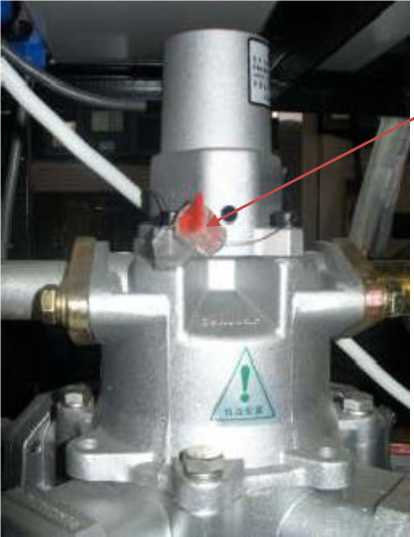

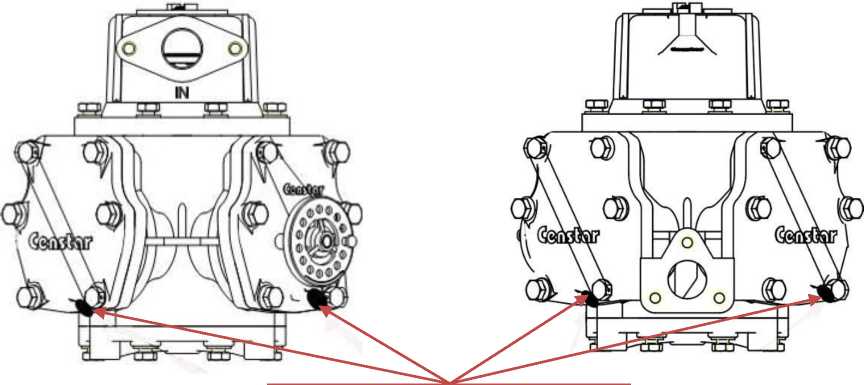

Рисунок 2 - Схема пломбировки объемомера
Рисунок 3 - Схема пломбировки датчика импульсов
Место пломбирования и нанесения знака поверки
Место пломбирования и нанесения знака поверки

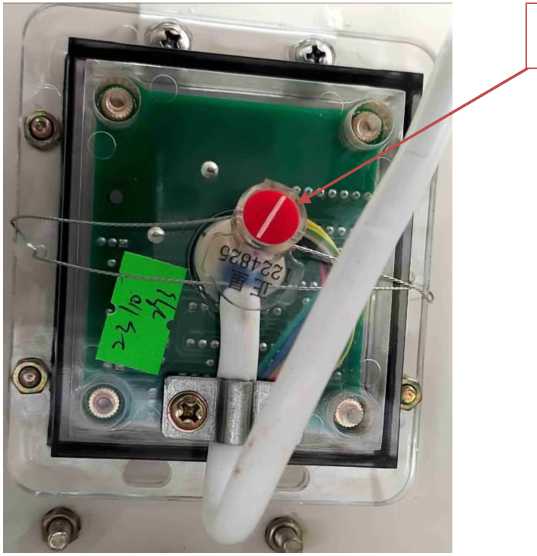

Рисунок 4 - Схема пломбировки электромеханического суммарного счетчика (при
наличии)
Место пломбирования и нанесения знака поверки

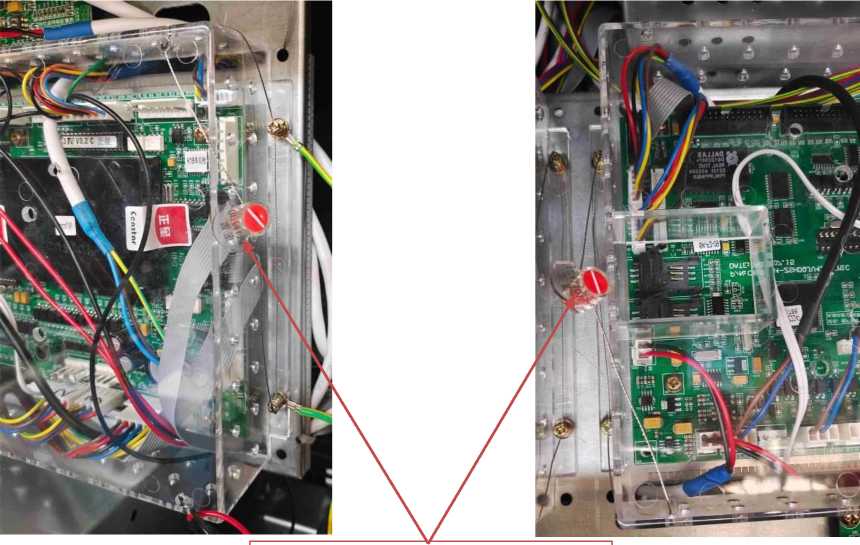

Рисунок 5 - Схема пломбировки электронно-вычислительного устройства

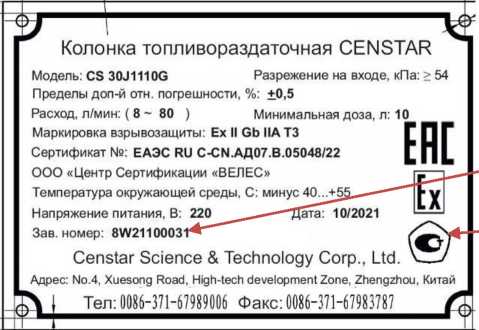

Рисунок 6 -Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения
Программное обеспечение (далее по тексту - ПО) выполняет функции вычисления и отображения объёма и стоимости отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Конструкция колонок исключает возможность несанкционированного доступа к ПО методами механического опломбированию. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SW6400 |
| Номер версии (идентификационный номер) ПО | 6400XVXXX* |
| *- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Таблица 3 - Метрологические характеристики_____
| Наименование параметра | Значение | ||
| Номинальный расход, л/мин 1) | 50 | 80 | 130 |
| Допустимое отклонение расхода от номинального значения, % | ±10 | ||
| Минимальный расход, л/мин, не более | 5 | 8 | 12 |
| Минимальный объем дозы выдачи, л, не более | 2 | 10 | 10 |
| Стандартное исполнение колонки CSXXXXXXX | |||
| Пределы допускаемой относительной погрешности измерений объема при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности измерений объема при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С, % | ±0,5 | ||
| Специальное исполнение колонки CSXXXXXXXA | |||
| Предел допускаемой относительной погрешности измерений объема, % | ±0,25 | ||
| 1) - номинальный расход зависит от давления в гидравлической системе; источниками гидравлического сопротивления могут служить опциональные компоненты колонки. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрядность дисплея счетчика разового учета (количество символов):1) - объём | 6 или 7 |
| - стоимость | 6 или 7 |
| - цена за 1 л | 4 или 5 |
| Цена деления цифрового табло счетчика разового учета: - объём, л | 0,01 |
| - стоимость, рубли | 0,01 |
| - цена за 1 л, рубли | 0,01 |
| Разрядность дисплея суммарного счетчика (количество символов): - электронного | 10 |
| - электронно-механического | 7 |
| Цена деления дисплея суммарного счетчика, л | 1 |
| Длина раздаточного рукава, м, не менее | 3 |
| Общее количество раздаточных рукавов, шт., не более | 12 |
| Напряжение питания от сети переменного тока, В1) | 2301== ,Б , 4001" |
| Потребляемая мощность, Вт, не более | 4000 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при +25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от -40 до +55 от 30 до 100 от -40 до +35 от -40 до +50 |
| Габаритные размеры (ШхГхВ), мм, не более | 3282x768x2480 |
| Масса, кг, не более | 1490 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | Ex II Gb IIA T3 |
| 1) - в зависимости от заказа | |
наносят на идентификационную табличку колонки и титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность поставки
| Наименование | Обозначение | Количество |
| Колонки топливораздаточные | CENSTAR | 1 шт. |
| Раздаточный рукав с краном | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Запасные части и принадлежности | - | по заказу |
представлены в разделе 1 документа «Колонки топливораздаточные CENSTAR. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 58927-2020 Колонки топливораздаточные. Общие технические условия;
Стандарт предприятия Censtar Science & Technology Corp., Ltd. «Колонки топливораздаточные Censtar».
| Зарегистрировано поверок | 38 |
| Поверителей | 1 |
| Актуальность данных | 28.04.2024 |
