| Номер в госреестре | 89847-23 |
| Наименование СИ | Мониторы электрической сети |
| Обозначение типа СИ | А-Сигнал |
| Изготовитель | Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС"), Московская область, г. Фрязино |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мониторы электрической сети А-Сигнал (далее - мониторы) предназначены для измерений фазной и трехфазной активной, реактивной и полной электрической мощности, среднеквадратических значений напряжения и силы переменного тока и частоты, индикации синхронизированных векторных измерений в трехфазных трехпроводных или четырехпроводных, симметричных или несимметричных электрических цепях с одновременным отображением текущих измеренных значений и передачи данных в цифровом виде посредством стандартных интерфейсов RS485/232 (протокол передачи Modbus), в автоматизированные системы сбора данных и управления технологическими процессами (далее - АСУ ТП).
Принцип действия мониторов основан на аналого-цифровом преобразовании входных сигналов, их обработке и хранении, с возможностью последующей передачи в АСУ ТП.
Мониторы предназначены для обнаружения факта и определения направления межфазных коротких замыканий (далее - МФЗ), однофазных замыканий на землю (далее - ОЗЗ) на воздушных и кабельных линиях распределительных электросетей напряжением 6 - 10 кВ (при использовании в качестве датчиков тока на основе катушек Роговского). Допускается использование мониторов на линиях распределительных электросетей напряжением 6 -110 кВ со штатными трансформаторами тока без катушек Роговского. Мониторы непрерывно контролируют состояние линий распределительных электросетей, на которые смонтированы датчики мониторов.
Конструктивно мониторы имеют в своем составе: датчики тока в виде катушек Роговского, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации.
Мониторы выпускаются в модификациях А-Сигнал, А-Сигнал+ и А-Сигнал+2, отличающихся метрологическими и техническими характеристиками и количеством подключаемых внешних датчиков или трансформаторов тока.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового/буквенно-цифрового кода.

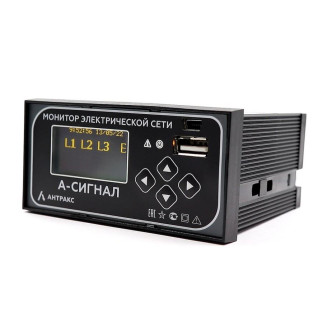

Общий вид мониторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба. Нанесение знака поверки на мониторы в обязательном порядке не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения пломбы
Рисунок 1 - Общий вид мониторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) мониторов состоит из встроенного ПО. Встроенное ПО производит обработку измерительной информации, поступающей от аппаратной части монитора, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения и тип аварии на дисплее, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики мониторов нормированы с учетом влияния встроенного ПО.
Конструкция мониторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже: - модификация А-Сигнал - модификации А-Сигнал+ - модификация А-Сигнал+2 | * * 2_хх * * 2_хх * * 2 хх |
| Цифровой идентификатор ПО | - |
| Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное среднеквадратическое значение силы переменного тока Iном, А: - модификация А-Сигнал - модификации А-Сигнал+ и А-Сигнал+2 (с использованием комплектной катушки Роговского) | 5 400 |
| Номинальное среднеквадратическое значение фазного (линейного) напряжения переменного тока UФ(л)ном, В | 57,7 (100) |
| Номинальное значение частоты переменного тока fном, Гц | 50 |
| Диапазон измерений среднеквадратических значений силы переменного тока Iном, А: - модификация А-Сигнал - модификации А-Сигнал+ и А-Сигнал+2 (с использованием комплектной катушки Роговского) | от 0,05 до 10 от 4 до 800 |
| Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений силы переменного тока, % | ±0,5 |
| Диапазон измерений среднеквадратических значений фазного (линейного) напряжения переменного тока, В | от 2,8 (5,0) до 86,5 (150,0) |
| Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений фазного (линейного) напряжения переменного тока, % | ±0,5 |
| Диапазон измерений трехфазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А | от 3X0,001-1ном'0,1- Uном до Зх Iном^ 1,2 • Uном COS ф =1 sin ф=1 |
| Пределы допускаемой относительной погрешности измерений трехфазной (активной, реактивной и полной) электрической мощности, % | ±1,0 |
| Наименование характеристики | Значение |
| Диапазон измерений фазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А | от 0,001-Iиом'0,1- Uном до Iном • 1,2 • Uном COS ф =1 sin ф=1 |
| Пределы допускаемой относительной погрешности измерений фазной (активной, реактивной и полной) электрической мощности, % | ±1,0 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 100 до 240 50 |
| Потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 48x140x96 |
| Масса, кг, не более | 1,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -40 до +70 от 25 до 98 |
| Средняя наработка на отказ, ч | 160000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Монитор электрической сети А-Сигнал | - | 1 шт. (модификация в соответствии с заказом) |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации - модификация А-Сигнал - модификации А-Сигнал+ и А-Сигнал+2 | МЭС - РЭ В2.2 01.05-08 МЭС - РЭ В2.2 01.02-17 | 1 экз. |
| Аккумуляторная батарея | - | 1 шт. |
| Датчик тока на базе катушки Роговского: - модификация А-СИГНАЛ+ - модификация А-СИГНАЛ+2 | - | 3 шт. 6 шт. |
| «Система команд прибора МЭС А-СИГНАЛ для кабельных линий на основе протокола MODBUS» | - | 1 экз. |
| Крепеж Прибора к щиту | - | 2 шт. |
приведены в разделах 1 «Техническое описание» руководства по эксплуатации МЭС - РЭ В2.2 01.02-17 и МЭС - РЭ В2.2 01.05-08.
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.45-011-59795650-2017 «Мониторы электрической сети А-Сигнал. Технические условия».
