| Номер в госреестре | 89836-23 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | Гарвекс |
| Изготовитель | Общество с ограниченной ответственностью "Торгово-Производственная компания "Гарвекс" (ООО "ТПК "Гарвекс"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные Гарвекс (далее по тексту - колонки) предназначены для измерений объема и безоператорной выдачи моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт).
Принцип действия колонок состоит в следующем:
После задания дозы на дистанционном устройстве или блоке местного управления, топливо из резервуара с помощью выносных насосов или встроенных в колонку насосных моноблоков, подается в гидравлическую систему колонку через измеритель объёма. Вращательное движение выходного вала измерителя объёма передается на вал датчика расхода топлива, который формирует импульсы, количество которых пропорционально объёму выданного топлива. В информационном блоке происходит обработка полученных от датчика импульсов и отображение информации количестве отпущенного топлива. Через раздаточный рукав с раздаточным краном топливо поступает в бак транспортного средства. Установка показаний на информационном табло в положение нуля перед каждой выдачей заказанного объёма топлива производится автоматически.
Конструктивно колонки состоят:
1) Информационного блока, включающего в себя:
- Контроллер;
- Электромагнитный пускатель;
- Жидкокристаллический экран;
- Плату подогрева экрана;
- Клавиатуру;
- Считыватель карт-идентификаторов;
- Антенну.
2) Основного блока, включающей в себя:
- Электродвигатель;
- Насосный моноблок;
- Измеритель объема;
- Генератор импульсов;
- Клапан соленоидный;
- Индикатор потока;
- Компенсатор сильфонный.
Колонки выпускаются в четырех модификациях (ПРО, КН, КС, АТЗ), отличающихся метрологическими и техническими характеристиками.
Пример условного обозначения колонок которых выглядит следующим образом:
ПРО1) 12)-803)Н4)/25)-3806)-КСД7), где
1) - модель (ПРО, КН, КС, АТЗ);
2) - количество постов: 1 или 2;
3) - номинальный расход: «50» - 50 л/мин; «70» - 70 л/мин; «80» - 80 л/мин;
4) - тип гидравлики: «В» - всасывающая; «Н» - напорная;
5) - тип контроллера: «2» - «КВОТА-2»; «3» - «КВОТА-3»;
6) - напряжение питания, В;
7) - комплектация: «К» - полная клавиатура; «4К» - четырехкнопочная клавиатура; «С» -считыватель; «Д» - датчик пистолета
Общий вид колонок представлен на рисунке 1.
Заводские номера в виде цифрового обозначения, наносятся на идентификационную табличку корпуса насосного блока методом лазерной гравировки или методом анодирования алюминия, как представлено на рисунке 4.
Место нанесения знака поверки на колонку не предусмотрено.
В колонках предусмотрено пломбирование генератора импульсов, измерителя объёма, как сборочных единиц колонки, влияющих на метрологические показатели, которые должны быть опломбированы после проверки метрологических характеристик.
Схема пломбирования генератора импульсов и измерителя объема представлены на рисунках 2 - 3 соответственно.
Модификация «КН»
Модификация «АТЗ»
Модификация «ПРО»
Модификация «КС»

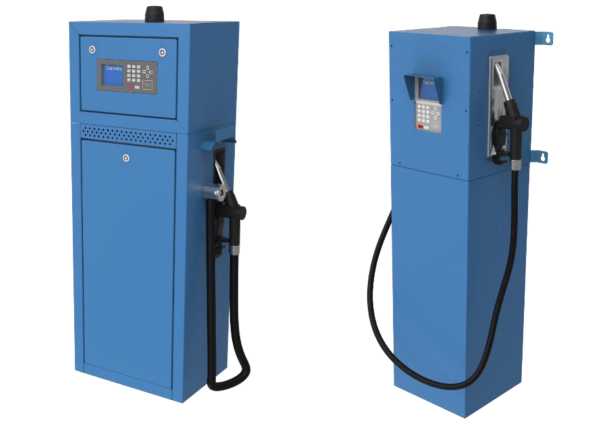

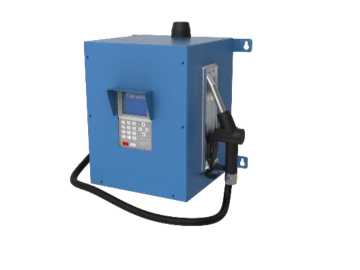

Рисунок 1 - Внешний вид колонок
место пломбировки

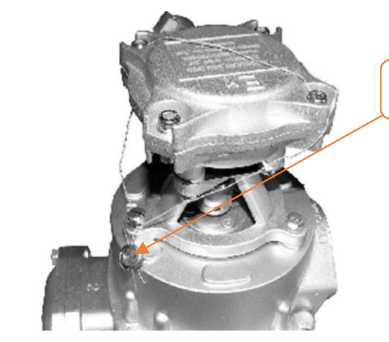

Рисунок 2 - Пломбировка генератора импульсов

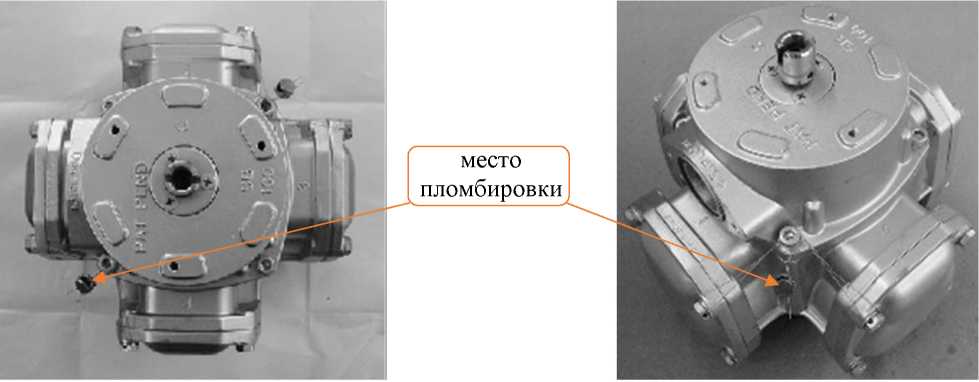

Рисунок 3 - Схема пломбировки измерителя объема

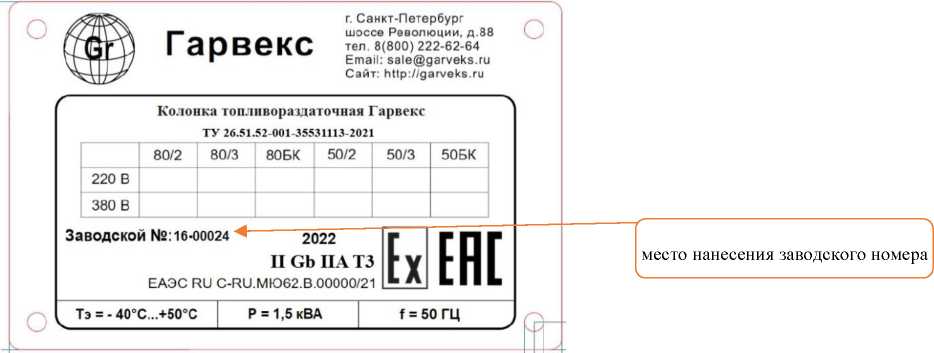

Рисунок 4 - Идентификационная табличка с заводским номером
Колонки имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:
- сбор и обработку информации от средств измерений, входящих в состав колонки;
- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;
- формирование отчётов;
- управление процессом измерений и передачу результатов измерений в компьютерную сеть.
ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность изменения или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KVOTA-2A(3A) 2024a53 |
| Номер версии (идентификационный номер) ПО* | не ниже 6. XX |
| Цифровой идентификатор ПО (контрольная сумма кода) | А36АА832 |
| *- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальный расход, дм3/мин (л/мин)1) | 50 | 70 | 80 |
| Наименьший расход, дм3/мин (л/мин) 1) | 5 | 7 | 10 |
| Минимальная доза выдачи, дм3 (л) | 2 | 5 | 10 |
| Пределы допускаемой относительной погрешности при измерении объема, %: - при температуре окружающей среды и топлива (20±5) °С - при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С | ±0,25 ±0,5 | ||
| 1) - допустимое отклонение расхода от номинального значения ±10 % | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество постов | 1 или 2 |
| Длина раздаточного рукава, м, менее | 4 |
| Напряжение питания от сети переменного тока, В | 380±10% |
| Общее количество раздаточных рукавов, шт. | 1 или 2 |
Окончание таблицы 3
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, при 25 °С - температура измеряемой среды, °С: - бензин - дизельное топливо | от -40 до +50 от 30 до 100 от -40 до +35 от -40 до +50 |
| Верхний предел показаний указателя разового учета: - выданного количества топлива, л | 9 999,99 |
| - цены за 1 л, руб. | 99,99 |
| - стоимости за выданную дозу, руб. | 99 999,99 |
| Габаритные размеры (ВхШхД), мм, не более | 1575x601x410 |
| Масса, кг, не более, для модификации: | 960 |
| Верхний предел показаний указателя суммарного учета, л | 9 999 999 |
| Дискретность показаний указателя разового учета: - выданного количества топлива, л | 0,01 |
| - цены за 1 л, руб. | 0,01 |
| - стоимости за выданную дозу, руб. | 0,01 |
| Дискретность показаний указателя суммарного учета, л, не менее | 0,01 |
| Маркировка взрывозащиты | II Gb IIA T3 |
наносится на титульный лист эксплуатационной документации типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная | Гарвекс | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 2.2.5 «Подготовка устройства и начало работы» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2536 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.52-001-35531113-2021 Колонки топливораздаточные Гарвекс. Технические условия.
