| Номер в госреестре | 89834-23 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | VCU-123 |
| Изготовитель | "Končar - Electrical Industry Inc.", Хорватия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные VCU-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостный делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из композитного материала, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа. Каждый трансформатор напряжения оснащен внешним высокочастотным зажимом, расположенным на проходном изоляторе, на баке электромагнитного устройства.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные VCU-123 зав. № 591615, 591616, 591617, 591618, 591619, 591620, 591719, 591720, 591721, 591722, 591723, 591724, 24200016, 24200017, 24200018, 24200019, 24200020, 24200021.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

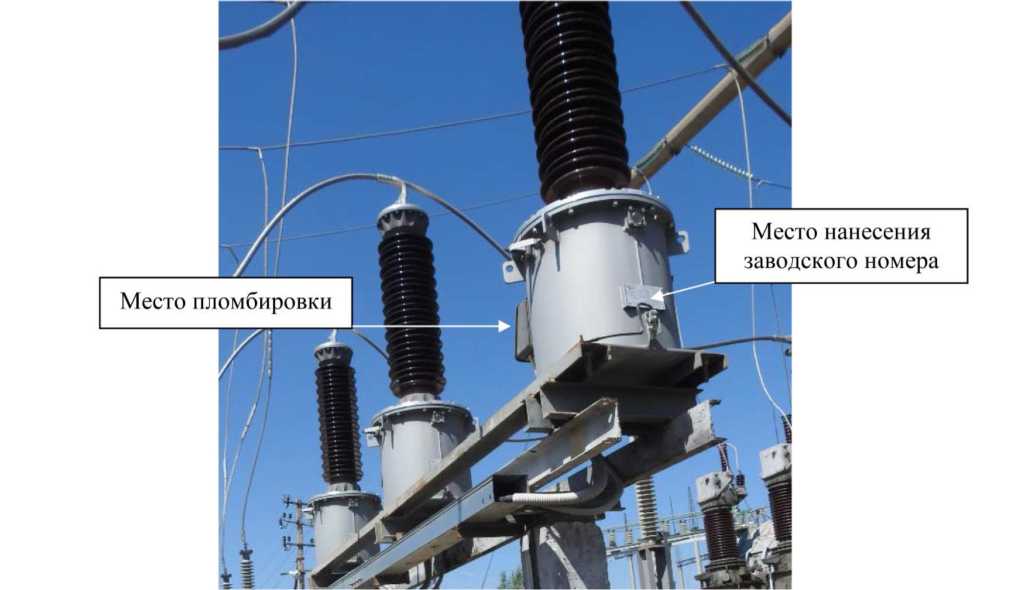

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 591615, 591616, 591617, 591618, 591619, 591620 | ||
| Вторичная обмотка | a1-x1 | a2-x2 |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/^3 | 110/^3 |
| Номинальное напряжение вторичной обмотки и?ном, В | 100/^3 | 100/^3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 300 | 120 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 591719, 591720, 591721, 591722, 591723, 591724 | ||
| Вторичная обмотка | a1-x1 | a2-x2 |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/^3 | 110/^3 |
| Номинальное напряжение вторичной обмотки и?ном, В | 100/^3 | 100/^3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 15 | 120 |
Таблица 1.3 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 24200016, 24200017, 24200018, 24200019, 24200020, 24200021 | ||
| Вторичная обмотка | a1-x1 | a2-x2 |
| Номинальное напряжение первичной обмотки Uin<>u, кВ | 110/^3 | 110/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | 100/\3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 200 | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | VCU-123 | 1 шт. |
| Паспорт | VCU-123 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 18 |
| Поверителей | 2 |
| Актуальность данных | 07.03.2026 |
