| Номер в госреестре | 89701-23 |
| Наименование СИ | Резервуары горизонтальные стальные двустенные подземные |
| Обозначение типа СИ | РГСДП |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-коммерческое предприятие нефтегазового оборудования" (ООО "ПКП НГО"), г. Пенза |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные подземные РГСДП (далее -резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Резервуары изготовлены в следующих модификациях: РГСДП-110, РГСДП-50, РГСДП-
25.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, двустенные емкости с усечено-коническими днищами и горловиной. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Установка резервуаров -подземная.
Резервуары РГСДП-110 зав. №№ 9109, 9110, 9111, РГСДП-50 зав. № 9119 и РГСДП-25 зав. № 9120 расположены по адресу - Московская область, Химкинский район, в районе а/п "Шереметьево. Заводские номера нанесены в цифровом формате типографским способом в паспорт резервуара и на металлический шильдик резервуара ударным методом.
Эскиз резервуаров горизонтальных стальных двустенных подземных РГСДП представлен на рисунке 1.
ООО «ПКП НПО» 4400QQ; Россия .г.Пвнад. ул .Московская ,влд.11Й> т6п.(М12)2М-100.
^НАИМЕНОВАНИЕ ИИ
| ' Рпасч.МПа [Ц1д*
J* корпус рраб.МПа |ЩК ' ■ Рпроб.МПаМД
* t Ррзсч.МПпЦЦЕ
. рубашка вЖя
Рраб.МПа |Ц1Ь|
Г Рпооб.МПаИД
Тиах сгТМКИ, С т*
Тм1п стении, С
Тмях стеики, С т
Tuln стенки, "С т* 'ДАТА, КЛЕЙМО ОТК ES
>ilАССА, кг I
Место нанесения заводского номера
Место нанесения заводского номера

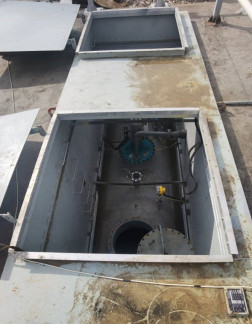

Рисунок 3 - Горловина, замерной люк и заводской номер резервуара РГСДП-50 № 9119
Место нанесения заводского номера
Место нанесения заводского номера
Пломбирование резервуаров горизонтальных стальных двустенных подземных РГСДП не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Таблица 1-Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГСДП-110 | РГСДП-50 | РГСДП-25 | |
| Номинальная вместимость, м3 | 110 | 50 | 25 |
| Количество камер, шт. | 1 | 1 | 1 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температура окружающей среды при эксплуатации, °С | от -38 до +40 |
| Срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный подземный | РГСДП | 5 шт. |
| Паспорт | - | 5 экз. |
Приведены в разделе 14 паспорта
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
