| Номер в госреестре | 89698-23 |
| Наименование СИ | Датчики деформации тензометрические |
| Обозначение типа СИ | RSS-01-C |
| Изготовитель | Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 03.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики деформации тензометрические RSS-01-C (далее - датчики) предназначены для измерений деформаций, возникающих в бетонных и железобетонных конструкциях при растяжении и сжатии.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально деформации.
Конструктивно датчики представляет собой упругий элемент с наклеенными тензорезисторами, соединёнными в мостовую электрическую цепь, обеспечивающую температурную компенсацию.
Идентификация датчиков осуществляется визуальным осмотром датчика. На кабеле установлена маркировочная табличка с наименованием производителя, информацией о модификации датчика и заводском номера, нанесенная методом гравировки.
Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.
Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчиков и условиями эксплуатации.

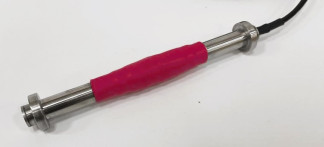

Общий вид датчиков представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Рисунок 2 - Общий вид маркировочной таблички Метрологические и технические характеристики
| Диапазон измерений относительной деформации, мкм/м | Предел допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, % |
| ±2000 | ±1 |
| Наименование характеристики | Значение |
| Диапазон выходного сигнала при нулевой нагрузке, мВ/В | от -1,5 до 1,5 |
| Рабочий коэффициент передачи, мВ/В | 2,5 ± 1,0 |
| Напряжение питания постоянного тока, В | 5 ± 0,5 |
| Температура эксплуатации, °С | от -40 до +60 |
| Г абаритные размеры (длина х диаметр), мм, не более | 410 х 40 |
| Масса, кг, не более | 1,2 |
| Средняя наработка на отказ, час | 100 000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик деформации тензометрический | RSS-01-С | 1 шт. |
| Эпоксидная смола | - | 1 уп. на 30 датчиков |
| Коммутационная кабельная муфта | - | 1 шт. |
| Паспорт | МПГТ.401269.031ПС | 1 экз. |
| Руководство по эксплуатации | МПГТ.401269.031РЭ | 1 экз. на партию |
приведены в разделе 4 «Проведение измерений датчиками RSS-01-C» МПГТ.401269.031РЭ «Датчики деформации тензометрические RSS-01-C. Руководство по эксплуатации».
МПГТ.401269.031ТУ «Датчики деформации тензометрические RSS-01-C. Технические условия».
