Трансформаторы напряжения НКФ-110-57, 89694-23

Трансформаторы напряжения НКФ-110-57 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 89694-23
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ-110-57
Изготовитель Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод"), г. Москва (изготовлены в 1962-1983 гг.)
Год регистрации 2023
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ-110-57 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерения

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной фарфоровой покрышке, заполненной трансформаторным маслом и установленной на основание.

Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Трансформаторы относятся к классу измерительных преобразователей, являются однофазными заземляемыми трансформаторами

К трансформаторам напряжения данного типа относится трансформаторы напряжения НКФ-110-57 с заводскими номерами 19954, 788586, 788590, 788593, 788613, 788623, 932853, 932855, 932858, 932867, 932870, 932881.

Таблички (шильды) с заводскими номерами в числовом формате, состоящие из арабских цифр, прикреплены с помощью заклепывания и расположены на основании трансформаторов, заводские номера выбиты ударным способом.

Нанесение знака поверки на трансформаторы напряжения не предусмотрено.

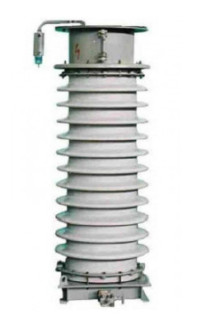

Общий вид трансформаторов напряжения НКФ-110-57 и схема пломбировки от несанкционированного доступа представлен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57 и схема пломбировки от

несанкционированного доступа

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки, В

110000/V3

Номинальное напряжение основной вторичной обмотки, В

100/V3

Номинальное напряжение дополнительной вторичной обмотки, В

100

Класс точности основной вторичной обмотки

0,5

1

3

Номинальная мощность основной вторичной обмотки, ВА

400

600

1200

Предельная мощность, ВА

2000

Номинальная частота, Г ц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от - 45 до +40

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения НКФ-110-57

НКФ-110-57

12 шт.

Трансформатор напряжения НКФ-110-57. Паспорт

-

12 шт.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ V3 до 750/ V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 26.07.2025
