| Номер в госреестре | 89683-23 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ИГМ-14 |
| Изготовитель | Общество с ограниченной ответственностью "ЭМИ-Прибор" (ООО "ЭМИ-Прибор"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 07.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ИГМ-14 предназначены для измерений довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей, в том числе - паров нефтепродуктов, в смеси с воздухом или азотом.
Принцип действия газоанализаторов стационарных ИГМ-14 (далее - газоанализаторы) оптический абсорбционный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от содержания.
Способ отбора пробы - диффузионный.
Г азоанализаторы являются стационарными одноканальными приборами непрерывного действия.
Газоанализаторы выпускаются в 4 исполнениях: ИГМ-14-4С, ИГМ-14-4А, ИГМ-14-5С, ИГМ-14-5А, отличающихся типом корпуса (тип 4 - без дисплея, тип 5 - с дисплеем) и материалом (А - алюминий, С - нержавеющая сталь). Цвет корпуса из алюминия - желтый; корпуса из нержавеющей стали - стальной. По заказу потребителя допускается производство газоанализаторов в корпусах других цветов.
Г азоанализаторы состоят из оптико-электронного и вводного отсеков, имеющих общую взрывонепроницаемую оболочку. Специальный защитный кожух обеспечивает защиту элементов оптико-электронной части датчика от неблагоприятного воздействия окружающей среды. Исполнения ИГМ-14-5А и ИГМ-14-5С дополнительно имеют в своем составе блок индикации с HART-разъемом и цифровым дисплеем. В оптико-электронном отсеке находятся источники и приемники излучения, электронная схема. ИК-излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая среда, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Подключение питания и снятие выходных сигналов газоанализатора в процессе его эксплуатации производится с клеммных соединителей, расположенных во взрывонепроницаемом вводном отсеке.
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал в диапазоне от 4 до 20 мА;
- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;
- цифровой сигнал, интерфейс HART 7;
- показания цифрового дисплея (при наличии модуля отображения информации);
- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);
- размыкание и замыкание контактов реле ("сухой контакт"), срабатывающие при неисправности газоанализаторов («Неисправность»).
С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптико-электронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации. Мощность обогрева оптических элементов регулируется автоматически и зависит от температуры окружающей среды.
Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.

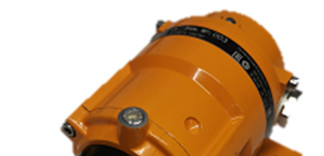

Общий вид газоанализаторов представлен на рисунках 1 и 2.
Конструкцией газоанализаторов предусмотрена пломбировка оттиском контрольного винта корпуса от несанкционированного доступа в местах установки винтовых соединений. Схема пломбировки газоанализаторов приведена на рисунке 3.
Заводской номер газоанализатора наносится на табличку, расположенную на корпусе газоанализатора, в виде цифрового обозначения методом лазерной гравировки. Также на табличку наносятся тип газа и диапазон измерений. Общий вид табличек с указанием заводского номера представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Газоанализаторы имеют встроенное ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на цифровом дисплее (при наличии модуля отображения информации)
- диагностику аппаратной части газоанализатора;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки газоанализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Автономное ПО "Igm 0.1.exe" для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | igm 1.34.hex |
| Номер версии (идентификационный номер) ПО | 1.34 |
| Цифровой идентификатор ПО | 105B9A5A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу ПО соответствующей версии. | |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов___
| Определяемый компонент 1) (канал измерений) | Диапазон измерений | Пределы допускаемой основной погрешности 2) | ||
| % НКПР 3) | объемной доли, % | абсолютной, % НКПР | относительной,% | |
| метан (CH4) | от 0 до 100 | от 0 до 4,4 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| пропан (СзШ) | от 0 до 100 | от 0 до 1,7 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| бутан (C4H10) | от 0 до 100 | от 0 до 1,4 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| изобутан (и-С4Н10) | от 0 до 100 | от 0 до 1,3 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| пентан (C5H12) | от 0 до 100 | от 0 до 1,1 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| циклопентан (C5H10) | от 0 до 100 | от 0 до 1,4 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| гексан (C6H14) | от 0 до 100 | от 0 до 1,0 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| пропилен (СзШ) | от 0 до 100 | от 0 до 2,0 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| метиловый спирт (CH3OH) | от 0 до 50 | от 0 до 3,0 | ±5 | - |
| этиловый спирт (C2H5OH) | от 0 до 50 | от 0 до 1,55 | ±5 | - |
| Определяемый компонент 1) (канал измерений) | Диапазон измерений | Пределы допускаемой основной погрешности 2) | ||
| % НКПР 3) | объемной доли, % | абсолютной, % НКПР | относительной,% | |
| этан (C2H6) | от 0 до 100 | от 0 до 2,4 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| этилен (C2H4) | от 0 до 100 | от 0 до 2,3 | ±3 (в диапазоне от 0 до 50 % НКПР включ.) | ±5 (в диапазоне св. 50 до 100 % НКПР) |
| ацетон (СН3СОСН3) | от 0 до 50 | от 0 до 1,25 | ±5 | - |
| толуол (C6H5CH3) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| бензол (C6H6) | от 0 до 50 | от 0 до 0,6 | ±5 | - |
| метилтретбутило-вый эфир (ШзСО(Шз)з) | от 0 до 50 | от 0 до 0,75 | ±5 | - |
| пара-ксилол (п-CgHw) | от 0 до 50 | от 0 до 0,45 | ±5 | - |
| орто-ксилол (о-СШю) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| изопропиловый спирт (C3H8O) | от 0 до 50 | от 0 до 1,0 | ±5 | - |
| этилбензол (C8H10) | от 0 до 50 | от 0 до 0,4 | ±5 | - |
| циклогексан (C6H12) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| гептан (C7H16) | от 0 до 50 | от 0 до 0,425 | ±5 | - |
| пары бензина автомобильного 4) | от 0 до 50 | - | ±5 | - |
| пары дизельного топлива 4) | от 0 до 50 | - | ±5 | - |
| пары керосина 4) | от 0 до 50 | - | ±5 | - |
| пары уайт-спирита 4) | от 0 до 50 | - | ±5 | - |
| пары топлива для реактивных двигателей 4) | от 0 до 50 | - | ±5 | - |
| пары бензина авиационного 4) | от 0 до 50 | - | ±5 | - |
| пары бензина неэтилированного 4) | от 0 до 50 | - | ±5 | - |
| 1,3 бутадиен (C4H6) | от 0 до 50 | от 0 до 0,7 | ±5 | - |
| оксид этилена (C2H4O) | от 0 до 50 | от 0 до 1,3 | ±5 | - |
| хлорметан (CH3CI) | от 0 до 50 | от 0 до 3,8 | ±5 | - |
| Определяемый компонент ^ (канал измерений) | Диапазон измерений | Пределы допускаемой основной погрешности 2) | ||
| % НКПР 3) | объемной доли, % | абсолютной, % НКПР | относительной,% | |
| бутилацетат (C6H12O2) | от 0 до 50 | от 0 до 0,6 | ±5 | - |
| этилацетат (С4ШО2) | от 0 до 50 | от 0 до 1,0 | ±5 | - |
| 2-бутанон (C4H8O) | от 0 до 50 | от 0 до 0,75 | ±5 | - |
| пропанол-1 (C3H7OH) | от 0 до 50 | от 0 до 1,0 | ±5 | - |
| бутанол (C4H9OH) | от 0 до 50 | от 0 до 0,7 | ±5 | - |
| октан (C8H18) | от 0 до 50 | от 0 до 0,4 | ±5 | - |
| диэтиламин (C4H11N) | от 0 до 50 | от 0 до 0,85 | ±5 | - |
| Нормальные условия измерений: - диапазон температуры окружающей среды от +15 oC до +25 oC; - диапазон относительной влажности окружающей среды от 20 % до 80 %; - диапазон атмосферного давления от 98,0 до 104,6 кПа. | ||||
| м компонентом при периодической поверке для всех исполнений газоанали-1-14 метан» и «ИГМ-14 гексан», является пропан (СэШ) пускаемой основной погрешности нормированы при условии загазованной воздушной среды источниками, выделяющими только один компонент. оказаний довзрывоопасных концентраций горючих газов и паров горючих одного цифрового сигнала по протоколу MODBUS RTU составляет от 0 до ПР в соответствии с ГОСТ 31610.20-1-2020. а ИГМ-14 на нефтепродукты осуществляется изготовителем на один из юнентов; щированный по ГОСТ Р 51866-2002; ельное по ГОСТ 305-2013; "ОСТ Р 52050-2020; по ГОСТ 3134-78; реактивных двигателей по ГОСТ 10227-86; ционный по ГОСТ 1012-2013; мобильный по техническому регламенту «О требованиях к автомобильному нзину, дизельному и судовому топливу, топливу для реактивных двигателей ^». | ||||
| 1) Поверочньп затора, кроме «ИГМ 2) Пределы дс сти контролируемо 3) Диапазон п жидкостей для вых 100 % НКПР Значения НК] 4) Г радуировк определяемых комг - бензин неэт - топливо диз - керосин по - уайт-спирит - топливо для - бензин авиа] - бензин автот и авиационному бе] и топочному мазут | ||||
Таблица 3 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С, в долях от пределов допускаемой основной погрешности | ±0,3 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в диапазоне условий эксплуатации, на каждые 10 кПа, в долях от пределов допускаемой основной погрешности | ±2,0 |
| Пределы допускаемой погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Номинальное время установления выходного сигнала газоанализатора, с, не более - по уровню 0,5 (70,5) - по уровню 0,9 (70,9) | 10 20 |
| Изменение выходного сигнала за 30 сут непрерывной работы, в долях от предела допускаемой основной погрешности, не более | ±0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 10 |
| Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В: | от 18 до 32 |
| Электрическая мощность, потребляемая газоанализатором, Вт, не более | 5,7 |
| Габаритные размеры газоанализатора, мм, | |
| не более: | |
| для исполнения ИГМ-14-4А, ИГМ-14-4С | |
| - высота | 109 |
| - ширина | 144 |
| - длина | 209 |
| для исполнения ИГМ-14-5А, ИГМ-14-5С | |
| - высота | 109 |
| - ширина | 144 |
| - длина | 296 |
| Масса газоанализатора, кг, не бо- | |
| лее | |
| алюминиевый корпус | 4,2 |
| - ИГМ-14-4А | 4,8 |
| - ИГМ-14-5А | |
| корпус из нержавеющей стали | 6,0 |
| - ИГМ-14-4С | 6,5 |
| - ИГМ-14-5С | |
| Средняя наработка до отказа, ч, не менее | 35000 |
| Средний срок службы, лет | 15 |
| Вероятность безотказной работы газоанализаторов за время (наработку) 3 года не менее | 0,95 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты газоанализаторов: ИГМ-14-4С ИГМ-14-4А ИГМ-14-5С ИГМ-14-5А | 1 Ex d IIC Т6...Т4 Gb Х, Ex tb IIIC T85°C _Т135°С Db X, РВ Ex d I Mb X 1 Ex d IIC Т6...Т4 Gb Х, Ex tb IIIC T85°C ...Т135°С Db X 1 Ex d [ia Ga] IIC Т6.Т4 Gb Х, Ex tb [ia Da] IIIC T85°C ...Т135°С Db X, РВ Ex d [ia Ma] I Mb X 1 Ex d [ia Ga] IIC Т6.Т4 Gb Х, Ex tb [ia Da] IIIC T85°C ...ТШ^ Db X |
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 | IP66/68 |
| У словия эксплуатации - диапазон температуры окружающей и анализируемой сред, oC - диапазон относительной влажности при температуре +35 оС (без конденсации), % - диапазон атмосферного давления, кПа | от -60 до +90 до 100 от 80 до 120 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку на корпусе газоанализатора методом лазерной гравировки.
Таблица 5 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный ИГМ-14 | МРБП.413347.021 | 1 шт. |
| Руководство по эксплуатации | МРБП.413347.021 РЭ | 1 шт. (на электронном носителе, бумажная версия - по запросу потребителя) |
| Паспорт | МРБП.413347.021 ПС | 1 шт. |
| Электронный носитель с "Igm 0.1.exe" (или выше) и документацией | - | 1 шт. |
| Комплект крепежа | - | 1 комплект |
приведены в документе «Газоанализаторы стационарные ИГМ-14. Руководство по эксплуатации» МРБП.413347.021РЭ: раздел 4 «Использование по назначению», раздел 5 «Техническое обслуживание».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
МРБП.413347.021ТУ Газоанализаторы стационарные ИГМ-14. Технические условия.
