| Номер в госреестре | 89674-23 |
| Наименование СИ | Измерители фликера и гармоник |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Thurlby Thandar Instruments", Великобритания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители фликера и гармоник (далее по тексту - измерители), предназначены для измерения напряжения, силы и частоты переменного тока, коэффициента гармонических составляющих напряжения и дозы фликера.
Принцип действия измерителей основан на аналого-цифровом преобразовании мгновенных значений измеренных величин из полученных массивов данных в соответствии с заданной программой.
Измеритель представляет собой многофункциональный малогабаритный переносной прибор, в металлическом корпусе, на передней панели которого размещены органы управления, дисплей, разъем для подключения объекта измерений, выходные разъемы для контроля измеряемых параметров. Измеритель с помощью 16-ти разрядных АЦП выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученных массивов данных в соответствии с программой. Частота выборок мгновенных значений сигналов 300 выборок на период измеряемой частоты.
При работе от измерителя на объект испытаний подается напряжение питания 115 В или 230 В. При этом прибор производит обработку напряжения и тока и производит вычисление параметров, в соответствии с выбранным заданием.
Для сохранения и обработки результатов, в приборе предусмотрена возможность работы с внешним персональным компьютером, подключаемым через последовательный интерфейс
RS 232 и USB.
Измерители состоят из двух исполнений НА1600А и НА1600. Исполнения отличаются конструктивно, исполнение НА1600А имеет на передней панели порт USB, а в исполнении НА1600 порт отсутствует. Во всех остальных отношениях работа и состав двух приборов идентичны.
К приборам данного типа измерителей относятся: исполнение НА1600А с заводскими номерами № 505702, № 556151, № 556152; № 556150, № 447051 и исполнение НА1600 с заводским номером. № 225213.

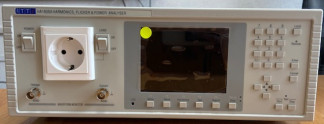

Общий вид приборов представлен на рисунке 1, 2.
Каждый экземпляр прибора идентифицирован, имеет заводской номер в числовом формате, состоящий из арабских цифр. Заводской номер наносится методом термопечати на наклейку в верхнем левом углу задней панели. Место расположения заводского номера приведено на рисунке 3, 4.
Нанесение знака утверждения типа на измеритель не предусмотрено.
Программное обеспечение приборов является их составной и неотъемлемой частью. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО хранится в микропроцессоре, жестко установленном внутри печатной платы.
Идентификационные данные ПО приборов приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TTi |
| Номер версии | не ниже 3.00 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В | от 70 до 264 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А | от 0,02 до 16 |
| Пределы допускаемой приведенной погрешности к концу диапазона измерений силы переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока, Г ц | от 45 до 67 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,01 |
| Диапазон измерений коэффициента гармонических составляющих напряжения, % | от 1 до 20 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, % | ±0,5 |
| Наименование характеристики | Значение |
| Диапазон измерения дозы фликера | от 0,25 до 10 |
| Пределы допускаемой относительной погрешности дозы фликера, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Количество измеряемых гармонических составляющих тока и напряжения | от 1 до 40 | |
| Параметры электрического питания - напряжения переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 45,5 до 50,5 | |
| Потребляемая мощность, В А, не более | 25 | |
| Масса прибора, кг, не более: | 4,5 | |
| Габаритные размеры, мм, не более высота ширина длина | HA1600A 145 235 355 | HA1600 158 230 305 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от + 15 до +30 от 20 до 80 от 84,0 до 106,7 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средств измерений
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество шт./экз. |
| Измеритель фликера и гармоник | НА1600А или НА1600 | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 2 «Измерители фликера и гармоник. Руководство по эксплуатации».
ГОСТ IEC 61000-3-3-2015 «Электромагнитная совместимость. Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А (в одной фазе), подключаемого к сети электропитания без особых условий»;
ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты».
| Зарегистрировано поверок | 10 |
| Поверителей | 7 |
| Актуальность данных | 07.12.2024 |
