| Номер в госреестре | 89668-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | DUKIN |
| Изготовитель | DUKIN Co., Ltd, Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 03.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные DUKIN (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным измерительным столом, боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная трехмерная измерительная головка. Перемещения центра щупа датчика измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей. Перемещение по оси Х, Y и пиноли по оси Z обеспечивается сервоприводами. Через конструкцию портала происходит подача воздуха и кабельное соединение с осями X и Z.
Машины координатно-измерительные DUKIN выпускаются в трех сериях: CHAMP, HERO, VICTOR, отличающихся между собой внешним видом, метрологическими и техническими характеристиками. В каждой серии выпускается от одной (серии CHAMP) до нескольких модификаций (серии HERO и VICTOR), отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
КИМ серии CHAMP изготавливаются в одной модификации 564 и могут быть оснащены измерительными головками PH10T/M и контактными датчиками TP20, TP200, SP25M с набором щупов разного диаметра, формы и длины.
КИМ серии HERO изготавливаются в трех модификациях: 785S, 7106S, 8127S.
КИМ серии VICTOR изготавливаются в восьми модификациях: 101008, 101208, 101508, 121210, 121510, 151510, 152010, 153012.
КИМ серии HERO и VICTOR могут быть оснащены измерительными головками SP80, PH10T/M с датчиками TP20, TP200, SP25M; измерительной головкой REVO с датчиками RSP2, RSP3 с набором щупов разного диаметра, формы и длины
Измерения КИМ производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления, имеющего возможность переключения режимов хода (нормальный, ускоренный). В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
Структура условного обозначения КИМ: A-xxx,
где A - обозначение серии КИМ (CHAMP, HERO, VICTOR);
xxx - модификация КИМ;
Заводской номер КИМ методом печати в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.

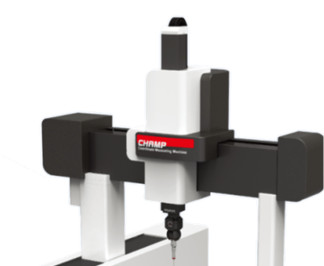

Общий вид машин координатно-измерительных DUKIN, маркировочной наклейки представлен на рисунках 1-3.
Model Serial No.1 Date
Manufacturer: Dukin Co.,Ltd.
Место указания заводского номера
Coordinate Measuring Mxhne
HERO В 7106S
D20092631
2020 1 10 I 19..
С 6 MADE IN KOREA
Рисунок 2 - Общий вид машин координатно-измерительных DUKIN серии HERO и
маркировочной наклейки.
В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.
Машины координатно-измерительные DUKIN работают под управлением метрологически значимого программного обеспечения «NeuroMeasure», «PC-DMIS», «Quindos» (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | NeuroMeasure | PC-DMIS | Quindos |
| Номер версии (идентификационный номер) ПО | не ниже 5.0 | не ниже 2021 | не ниже 2022.1 |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики машин координатно-измерительных DUKIN серии CHAMP
| Модифи кация | Диапазон измерений, мм | Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - измеряемая длина в мм) | ||
| X | Y | Z | Конфигурация измерительных головок и контактных датчиков | |
| PH10T/M с датчиками TP20, TP200, SP25M | ||||
| 564 | От 0 до 500 | От 0 до 600 | От 0 до 400 | ±(1,9+L/300) |
Таблица 3 - Метрологические характеристики машин координатно-измерительных DUKIN серии HERO
| Модифи кация | Диапазон измерений, мм | Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - измеряемая длина в мм) | ||||
| X | Y | Z | Конфигурация измерительных головок и контактных датчиков | |||
| PH10T/M с датчиками TP20, TP200 | SP80, PH10T/M с датчиком SP25M | REVO с датчиками RSP2, RSP3 | ||||
| 785S | от 0 до 700 | от 0 до 800 | от 0 до 500 | ±(1,9+L/300) | ±(1,4+L/300) | - |
| 7106S | от 0 до 700 | от 0 до 1000 | от 0 до 600 | ±(1,9+L/300) | ±(1,6+L/300) | - |
| 8127S | от 0 до 800 | от 0 до 1200 | от 0 до 700 | ±(2,4+L/300) | ±(1,9+L/300) | ±(1,9+L/300) |
Таблица 4 - Метрологические характеристики машин координатно-измерительных DUKIN серии VICTOR
| Модифи кация | Диапазон измерений, мм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм (L - измеряемая длина в мм) | ||||
| X | Y | Z | Конфигурация измерительных головок и контактных датчиков | |||
| PH10T/M с датчиками TP20, TP200 | SP80, PH10T/M с датчиком SP25M | REVO с датчиками RSP2, RSP3 | ||||
| 101008 | от 0 до 1000 | от 0 до 1000 | от 0 до 800 | ±(2,4+L/300) | ±(1,9+L/300) | ±(1,9+L/300) |
| 101208 | от 0 до 1000 | от 0 до 1200 | от 0 до 800 | ±(2,4+L/300) | ±(1,9+L/300) | ±(1,9+L/300) |
| 101508 | от 0 до 1000 | от 0 до 1500 | от 0 до 800 | ±(2,4+L/300) | ±(1,9+L/300) | ±(1,9+L/300) |
| 121210 | от 0 до 1200 | от 0 до 1200 | от 0 до 1000 | ±(2,9+L/300) | ±(2,4+L/300) | ±(2,4+L/300) |
| 121510 | от 0 до 1200 | от 0 до 1500 | от 0 до 1000 | ±(2,9+L/300) | ±(2,4+L/300) | ±(2,4+L/300) |
| 151510 | от 0 до 1500 | от 0 до 1500 | от 0 до 1000 | ±(3,4+L/300) | ±(2,9+L/300) | ±(2,9+L/300) |
| 152010 | от 0 до 1500 | от 0 до 2000 | от 0 до 1000 | ±(3,4+L/300) | ±(2,9+L/300) | ±(2,9+L/300) |
| 153012 | от 0 до 1500 | от 0 до 3000 | от 0 до 1200 | ±(3,9+L/300) | ±(3,4+L/300) | ±(3,4+L/300) |
Таблица 5 - Основные технические характеристики КИМ DUKIN серии CHAMP
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 564 | 1400 | 1320 | 2100 | 650 | 300 |
Таблица 6 - Основные технические характеристики КИМ DUKIN серии HERO
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 785S | 1950 | 1600 | 2350 | 1350 | 1000 |
| 7106S | 2150 | 1600 | 2550 | 1550 | 1200 |
| 8127S | 2350 | 1700 | 2750 | 1860 | 1500 |
Таблица 7 - Основные технические характеристики КИМ DUKIN серии VICTOR
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 101008 | 2620 | 2280 | 3200 | 4100 | 1500 |
| 101208 | 2820 | 2280 | 3200 | 4400 | 1500 |
| 101508 | 3120 | 2280 | 3200 | 4900 | 2000 |
| 121210 | 2820 | 2480 | 3600 | 4700 | 2500 |
| 121510 | 3120 | 2480 | 3600 | 5300 | 2500 |
| 151510 | 3120 | 2780 | 3600 | 5900 | 2500 |
| 152010 | 3620 | 2780 | 3600 | 6900 | 2500 |
| 153012 | 4620 | 2780 | 4000 | 9000 | 2500 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +18 до +22 |
| Допускаемое изменение температуры, °С, не более, в течение: 1 ч | 1,5 |
| 24 ч | 2,0 |
| Градиент температуры по объему, °С на метр, не более | 1,0 |
| Относительная влажность воздуха, без конденсата, %, не более | 60 |
| Напряжение питания переменного тока, В | 220±11 |
| Частота переменного тока, Г ц | 50/60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 9- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | DUKIN | 1 шт. |
| Программное обеспечение, USB ключ | - | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
Приведены в разделе 7 «Работа КИМ» документа «Руководство по эксплуатации Машины координатно-измерительные DUKIN».
Г осударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г.№ 472$
Машины координатно-измерительные DUKIN. Стандарт предприятия, производства DUKIN Co., Ltd. 748, Daedeok-daero, Yuseong-gu, Daejeon, 34055, Корея.
