| Номер в госреестре | 89655-23 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Искра" (ООО "Искра"), Республика Татарстан, Зеленодольский район, г. Зеленодольск |
| Год регистрации | 2023 |
| Срок свидетельства | 01.08.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры предназначены для измерений и воспроизведений силы постоянного тока.
Принцип действия контроллеров при измерении и (или) преобразовании основан на использовании аналого-цифрового преобразования электрических сигналов.
Комплект контроллеров состоит из контроллера (контроллер RLC001 Dominator) и модулей расширения (модулей аналоговых и дискретных сигналов).
Контроллер выполнен в металлическом корпусе моноблочного исполнения. На передней панели располагается дисплей, клавиатура, индикаторы режимов работы и соединитель интерфейса USB. На нижней стороне контроллера расположены соединители интерфейсов RS-232/RS-485, соединитель интерфейса Ethernet, а также соединители для подключения цепей питания, аналогового и цифрового ввода-вывода.
Контроллер RLC001 Dominator является логическим контроллером, позволяющим организовывать мониторинг технологических параметров и выполнять комплексную автоматизацию оборудования с использованием стандартного протокола обмена данными Modbus RTU с SKADA-системами (диспетчерское управление и сбор данных). Контроллер предназначен для автоматического управления объектом, для управления сложным оборудованием в различных отраслях промышленности, для осуществления автоматизации технологических процессов.
К контроллеру подключаются модули аналоговых и дискретных сигналов с помощью шлюза. Принцип действия модулей основан на преобразовании входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП) и последующей их передаче по интерфейсу Ethernet и (или) RS-485 на программируемые логические контроллеры, а также на компьютер для отображения при помощи специальной программы информации входных сигналов. Значения выходного сигнала силы или напряжения постоянного тока могут отображаться в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Конструктивно модули выполнены в пластмассовом корпусе для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации. ^изу расположены клеммы подключения к первичным преобразователям. Сверху расположены: разъем для подключения питания и клеммы для подключения RS-485 интерфейса, кнопка Prog и USB разъем.
Модули ввода аналоговых сигналов 8AI-Modbus RTU и 4AO-Modbus RTU являются модулями расширения и рассчитаны для работы в составе логического контроллера. Служат для расширения возможностей контроллера. Подключаются модули к контроллеру по линии
связи интерфейса RS-485 с использованием стандартного протокола обмена данными Modbus RTU. Модуль 8AI-Modbus RTU предназначен для ввода аналоговых сигналов от внешних датчиков для сбора данных. Модуль 4AO-Modbus RTU предназначен для вывода аналоговых сигналов на исполнительные механизмы.
Модули ввода дискретных сигналов 8DI-Modbus RTU и 8DO-Modbus RTU являются модулями расширения и рассчитаны для работы в составе логического контроллера. Служат для расширения его возможностей. Подключаются модули к контроллеру по линии связи интерфейса RS-485 с использованием стандартного протокола обмена данными Modbus RTU. Модуль 8DI-Modbus RTU предназначен для ввода дискретных сигналов от внешних датчиков для сбора данных. Модуль 8DO-Modbus RTU предназначен для вывода дискретных сигналов на исполнительные механизмы.
Длина линии связи может достигать: от 0 до 1500 м. Есть возможность установить различную скорость передачи данных: 9600; 14400; 19200; 38400; 57600; 115200 бит/с.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель контроллера и на заднюю панель модулей аналоговых и дискретных сигналов с помощью наклейки и состоит из арабских цифр.
Нанесение знака поверки на контроллеры не предусмотрено. Места пломбирования от несанкционированного доступа расположены на боковой панели контроллера и на боковой панели модулей аналоговых и дискретных сигналов, пломбировка осуществляется путем установки наклейки изготовителя.

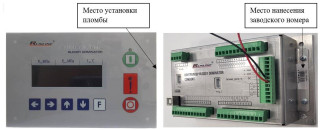

Общий вид контроллера, модулей аналоговых и дискретных сигналов и шлюза с указанием мест пломбировки и мест нанесения заводского номера представлены на рисунках 1-
3.
©
RL-MD0-08-001
а)
в)
Г®
МОДУЛЬ ВВОДА/ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ Ш 401-400
01
Г - Гг,
www.runline.ru
£ё!§§£8Я-1
г) д) е)
Рисунок 2 - Общий вид модулей аналоговых и дискретных сигналов и шлюза
Контроллеры имеют встроенное программное обеспечение (далее - ПО). Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО не является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Конфигуратор модулей автоматизации Runline |
| Номер версии (идентификационный номер ПО), не ниже | v 1.1 |
| Цифровой идентификатор ПО | недоступно |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА - контроллер RLC001 Dominator - модуль RL-MAI-08-001 | от 0 до 25 от 0 до 25 |
| Диапазон воспроизведений силы постоянного тока, мА - контроллер RLC001 Dominator - модуль RL-MAО-04-001 | от 4 до 20 от 4 до 20 |
| Пределы допускаемой приведенной к диапазону измерений/воспроизведений силы постоянного тока погрешности измерений и воспроизведений силы постоянного тока, % | ±1 |
| Разрешение, мкА | 8 |
| Наименование характеристики | Значение |
| Количество аналоговых входов | |
| - контроллер RLC001 Dominator | 13 |
| - модуль RL-MAI-08-001 | 8 |
| Количество аналоговых выходов | |
| - контроллер RLC001 Dominator | 2 |
| - модуль RL-MAO-04-001 | 4 |
| Количество цифровых входов | |
| - контроллер RLC001 Dominator | 16 |
| - модуль 4DI-4DO | 4 |
| - модуль RL-MDI-08-001 | 8 |
| Количество цифровых выходов | |
| - контроллер RLC001 Dominator | 12 |
| - модуль 4DI-4DO | 4 |
| - модуль RL-MDO-08-001 | 8 |
| Диапазон задания адресов | |
| (только для модулей аналоговых/дискретных | от 1 до 247 |
| сигналов) | |
| Габаритные размеры (длинахширинахвысота), мм, | |
| не более | |
| - контроллер RLC001 Dominator | 165x105x52 |
| - модуль 4DI-4DO, модуль RL-MAI-08-001, | |
| модуль RL-MAO-04-001, модуль RL-MDI-08-001, | |
| модуль RL-MDO-08-001 | 120x72x42 |
| Масса, кг, не более | |
| - контроллер RLC001 Dominator | 0,485 |
| - 4DI-4DO, RL-MAI-08-001, RL-MAO-04-001, | |
| RL-MDI-08-001, RL-MDO-08-001 | 0,115 |
| Напряжение переменного тока пробоя | |
| гальванической изоляции по линии управления | 1000 |
| RS485, В | |
| Напряжение питания от источника постоянного | |
| тока, В | 24 |
| Мощность, потребляемая от источника питания, Вт, | |
| не более | |
| - контроллер RLC001 Dominator | 5 |
| - 4DI-4DO, RL-MAI-08-001, RL-MAO-04-001, RL- | |
| MDI-08-001, RL-MDO-08-001 | 3 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +40 |
| - относительная влажность, %, не более | 65 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Контроллер | RLC001 Dominator | 1 |
| Модули аналоговых и дискретных сигналов | 4DI-4DO, RL-MAI-08-001, RL-MAO-04-001, RL-MDI-08-001, RL-MDO-08-001* | 1 |
| Шлюз | - | 1* |
| Руководство по эксплуатации | 001.001 РЭ | 1 |
| Паспорт | RL-MDI.001.ПС* RL-M А1001.ПС * RL-MАО.001.ПС* RL-MDО.001.ПС* RL^^h^* | 1 |
| * - поставляется в зависимости от заказа | ||
приведены в главе 4 «Принцип работы» руководства по эксплуатации 001.001 РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Технические условия ТУ 26.51.65-001-46815486-2023 «Контроллеры. Технические условия».
