| Номер в госреестре | 89615-23 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | GGA-70-1 |
| Изготовитель | DXG Ltd., Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы GGA-70-1 (далее по тексту анализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода (O2) в газообразных выбросах.
Принцип действия анализаторов основан на электрохимическом методе с использованием циркониевого чувствительного элемента.
Конструктивно анализаторы состоят из основного блока и детектора. Детектор состоит из измерительного зонда и клеммной коробки. Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране.
Анализаторы являются средствами измерений непрерывного действия.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе основного блока методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
Место нанесения серийного номера
Рисунок 2 - Об

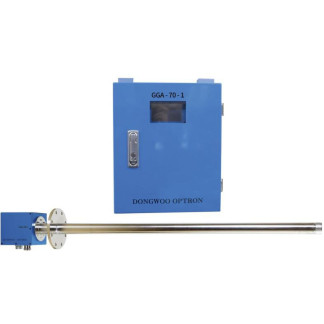

Рисунок 1 —Общий вид анализатора
GGA-70-1-I9-047
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
> ички
I1QVAC. &0-60HZ. 300W
-?о - 6ПУ
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GGA-70-1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода, % | от 0 до 25 |
| Пределы допускаемой приведенной погрешности измерений объемной доли кислорода, % | ±5 |
| Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли кислорода является верхнее значение диапазона измерений объемной доли кислорода | |
| Наименование характеристики | Значение |
| Время прогрева, с, не менее | 3600 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота, Гц | от 47 до 63 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +30 |
| - относительная влажность, %, не более | 95 |
| Габаритные размеры, мм, не более | |
| основной блок: | |
| - глубина | 210 |
| - ширина | 370 |
| - высота | 480 |
| детектор: | |
| - длина | 1700 |
| - ширина | 240 |
| - высота | 240 |
| Масса основного блока, кг, не более | 20 |
наносится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | GGA-70-1 | 1 шт. |
| Комплект проводов | - | 1 шт |
| Руководство по эксплуатации | Анализаторы GGA-70-1 | 1 экз. |
приведены в разделе «Программное обеспечение» руководства по эксплуатации.
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
