| Номер в госреестре | 89614-23 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | RSM-61 |
| Изготовитель | DXG Ltd., Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы RSM-61 (далее по тексту - анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО) в газообразных выбросах.
Принцип действия анализаторов недисперсионный инфракрасного поглощения. Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране.
Анализаторы являются средствами измерений непрерывного действия.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе анализатора методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.

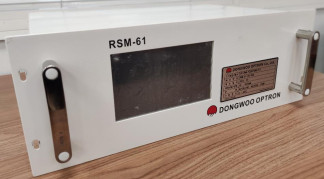

Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
Щ DONGWOO OPTRON Co., Ltd.
| СО ANALYZER (RSM-61) | |
| 41 * w | RSK-61-20-004 “I |
| Ч г Э Ч | 2020. 05 |
| СО : 500ррш ' | |
| в а | АС100-240 . 48/63HZ, 165W |
| 4 1 £ £ | 5-45X3 |
.MgjgjnKorea www.dwoptron.com
Рисунок 2 - Общий вид маркировочной таблички
Место нанесения серийного номера
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RSM-61 |
| Номер версии (идентификационный номер) ПО | не ниже 11000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли компонента: - оксид углерода (CO), млн-1 | от 0 до 600 |
| Пределы допускаемой приведенной погрешности измерений объемной доли компонента, % | ±10 |
| Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 88 до 264 |
| - частота, Гц | от 48 до 63 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +30 |
| - относительная влажность, %, не более | 90 |
| Габаритные размеры, мм, не более - глубина | 350 |
| - ширина | 485 |
| - высота | 180 |
| Масса, кг, не более | 10 |
наносится методом наклейки на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | RSM-61 | 1 шт. |
| Пробоотборный зондХ) | - | 1 шт. |
| Комплект трубок | - | 1 шт. |
| Комплект проводов | - | 1 шт. |
| Руководство по эксплуатации | Анализатор RSM-61 | 1 экз. |
| ^Поставляется по запросу | ||
приведены в разделе 5 «Работа с программным обеспечением» руководства по эксплуатации.
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
