| Номер в госреестре | 89602-23 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | DGA-X |
| Изготовитель | DXG Ltd., Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы DGA-X (далее по тексту анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида азота (NO), диоксида серы (SO2) в газообразных выбросах.
Принцип действия анализаторов оптический, основан на поглощении молекулами NO, SO2 УФ-излучения при разных длинах волн в зависимости от компонента, которое зависит от длины волны. Степень поглощения зависит от концентрации компонента согласно закону Бугера-Ламберта-Бера.
Конструктивно анализаторы состоят из основного блока, калибровочного блока и зонда. Зонды могут быть разной длины. Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране. Измерения проводятся непрерывно.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе средства измерений методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.

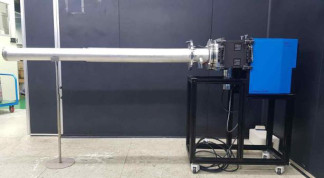

Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2.
Пломбирование анализаторов не предусмотрено.
Место нанесения серийного номера
| Щ DONGWOO OPTRON Co., Ltd. | |
| MULTI 0Я6 ANALYZER(DGA-X) | |
| Ч| г “j $ | DGA-X-19-148 |
| ®20. 05 | |
| ЦЪЪё/ЪЩ | N0x/S02 : 2000ppm. NH3 : 50ppm |
| ?! f! | AC100-240, 50/60HZ. 500W |
| |*1 * ё £ | -20 - 60t |
| Made in Korea | www.dwoptron.com |
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 20000-41 |
| Номер версии (идентификационный номер) ПО | не ниже 20000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли компонента, млн-1: диоксид серы (SO2) оксид азота (NO) | от 0 до 600 от 0 до 600 |
| Пределы допускаемой приведенной погрешности измерений объемной доли компонентов, % | ±10 |
| Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 3600 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 110 до 220 |
| - частота, Гц | 50/60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, %, не более | 80 |
| Габаритные размеры, мм, не более | |
| - длина | 2249 |
| - ширина | 300 |
| - высота | 420 |
| Масса, кг, не более | 59 |
наносится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | DGA-X | 1 шт. |
| Руководство по эксплуатации | Анализатор DGA-X | 1 экз. |
| Комплект проводов | - | 1 шт. |
приведены в пункте 6.2 «Работа программы» руководства по эксплуатации.
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
