| Номер в госреестре | 89601-23 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | DST-X |
| Изготовитель | DXG Ltd., Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы DST-X (далее по тексту анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида азота (NO), диоксида серы (SO2), кислорода (O2) в газообразных выбросах.
Принцип действия анализаторов оптический с УФ-поглощением при измерении содержания оксидов азота, диоксида серы и парамагнитный при измерении содержания кислорода.
Конструктивно анализаторы состоят из основного блока, внутри которого размещены устройства подачи пробы, блоки питания, электрические и газовые коммуникации, УФ-компоненты, фильтры.
Анализаторы являются средствами измерений непрерывного действия. Анализаторы оборудованы сенсорным дисплеем на передней панели. Настраиваемые параметры и результат измерений отображаются на экране. Измерения проводятся непрерывно.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе средства измерений методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
Q DONGWOO OP' RON
Место нанесения серийного номера
DST-X
Место нанесения знака утверждения типа (передняя панель)

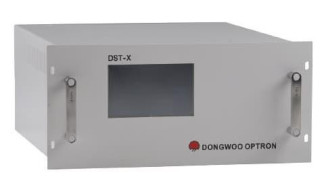

Рисунок 1 - Общий вид анализатора DONGWOO OPTRON Co., Ltd.
| MULTI GAS ANALYZER(DST-X) | |
| 41 2+ | DST-X-19-001 |
| "I- г SI xf | 2020. 05 |
| N0x/S02 : 500pdih . 02 : 25% | |
| а э | AC88-264. 47~63Hz. 300W |
| Ч в 8 £ | 10 ~ 50T: |
Made in Korea www.dwoptron.com
Рисунок 2 - Общий вид маркировочной таблички
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10000-14 |
| Номер версии (идентификационный номер) ПО | не ниже 10000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Диапазон измерений объемной доли компонента: - диоксид серы (SO2), млн-1 - оксид азота (МО), млн-1 - кислород (O2), % | от 0 до 600 от 0 до 600 от 0 до 25 |
| Пределы допускаемой приведенной погрешности измерений объемной доли компонентов, % | ±10 |
| Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 3600 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 220 до 230 |
| - частота, Гц | от 47 до 63 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +30 |
| - относительная влажность, %, не более | 80 |
| Габаритные размеры, мм, не более | |
| - глубина | 600 |
| - ширина | 480 |
| - высота | 240 |
| Масса, кг, не более | 30 |
наносится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | DST-X | 1 шт. |
| Руководство по эксплуатации | Анализатор DST-X | 1 экз. |
| Комплект проводов | - | 1 шт |
приведены в разделе 5 «Работа программы» руководства по эксплуатации.
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
