| Номер в госреестре | 89591-23 |
| Наименование СИ | Контроллеры станции управления |
| Обозначение типа СИ | КСУ ИРЗ500 |
| Изготовитель | Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры станции управления КСУ ИРЗ500, изготовляемые в следующих модификациях: КСУ ИРЗ500 ЦВИЯ.468332.221, КОНТРОЛЛЕР СИРИУС-3А ЦВИЯ.468332.221-01, КОНТРОЛЛЕР СИРИУС-3А ЦВИЯ.468332.221-01/0001, КОНТРОЛЛЕР СИРИУС-3Л ЦВИЯ.468332.221-02, (далее - контроллеры) предназначены для измерений активной и реактивной электрической энергии прямого направления в трехфазных четырехпроводных цепях переменного тока и осуществления однотарифного учета потребленной электроэнергии.
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее контроллеров, сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.
Конструктивно контроллеры выполнены в металлическом корпусе моноблочного исполнения. На передней панели располагаются: дисплей, клавиатура, индикаторы режимов работы и соединитель интерфейсов USB. На нижней стороне контроллера расположены: соединители интерфейсов RS-232/RS-485, соединитель интерфейса Ethernet, а также соединители для подключения цепей питания, аналогово и цифрового ввода/вывода.

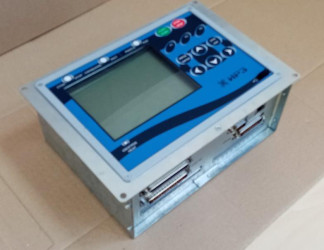

Общий вид контроллеров представлен на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится на наклейку типографическим способом, которая размещается на боковой стороне контроллеров. Способ нанесения заводского номера приведен на рисунке 2. Нанесение знака поверки на контроллеры не предусмотрено.
Контроллеры имеют встроенное программное обеспечение (далее по тексту - ВПО).
ВПО делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ВПО, влияющая на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ВПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю) и механического пломбирования. Метрологические характеристики контроллеров нормированы с учетом метрологически значимой часть ВПО.
Идентификационные данные метрологически значимой части ВПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ВПО ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ЦВИЯ.02133-01 Программное обеспечение КСУ ИРЗ500 |
| Номер версии (идентификационный номер ПО), не ниже | 6.2.3132 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности - при измерении активной электрической энергии по ГОСТ 31819.21-2012 - при измерении реактивной электрической энергии по ГОСТ 31819.21-2012 | 21) 22) |
| Номинальное рабочее напряжение (ином), В | 220 |
| Диапазон рабочих частот, Гц | от 45 до 65 |
| Номинальный ток (/ном), А | 5 |
| Максимальный ток (/макс), А | 10 |
| Стартовый ток, А | 0,01 |
| Примечания: 1) - Диапазон измерений и пределы допускаемой основной относительной погрешности измерений активной электрической энергии соответствующий данному классу точности, температурный коэффициент при измерении активной электрической энергии указаны в таблицах 3 и 4 соответственно. 2) - Диапазон измерений и пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии соответствующий данному классу точности, температурный коэффициент при измерении реактивной электрической энергии указаны в таблицах 5 и 6 соответственно. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии для класса точности 2_
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой относительной погрешности, % |
| Для класса точности 2 | |||
| 0,02/ном < / < 0,05/ном | от 0,6-^ном до 1,2'ином | 1,0 | ±2,5 |
| 0,05 '/ном < / < /макс | ±2,0 | ||
| 0,05/ном < / < 0,10 /ном | 0,5L | ±2,5 | |
| 0,10 '/ном < / < /макс | 0,5L | ±2,0 |
Таблица 4 - Температурный коэффициент при измерении активной электрической энергии для класса точности 2
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Средний температурный коэффициент, %/°С |
| Для класса точности 2 | |||
| 0,05 /ном < / < /макс | от 0,6 ином до 1,2'ином | 1,0 | ±0,10 |
| 0,10 '/ном < / < /макс | 0,5L | ±0,15 |
Таблица 5 - Пределы допускаемой основной погрешности измерений реактивной электрической энергии для класса точности 2___
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Пределы допускаемой относительной погрешности, % |
| Для класса точности 2 | |||
| 0,02/ном < I < 0,051ном | от 0,8- t/ном до 1,2 /ном | 1,0 | ±2,5 |
| 0,05 '/ном < I < 1макс | ±2,0 | ||
| 0,05/ном < I < 0,10 /ном | 0,5 | ±2,5 | |
| 0,10 '/ном < I < 1макс | 0,5 | ±2,0 | |
| 0,10 '/ном < I < !макс | 0,25 | ±2,5 |
Таблица 6 - Температурный коэффициент при измерении реактивной электрической энергии для класса точности 2
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Средний температурный коэффициент, %/°С |
| Для класса точности 2 | |||
| 0,05 /ном < I < !макс | от 0,8-/ном до 1,2- /ном | 1,0 | ±0,10 |
| 0,10 '/ном < I < !макс | 0,5 | ±0,15 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, Вт, не более | 9 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -60 до +50 98 |
| Габаритные размеры (ШиринахВысотахГлубина), мм, не более | 265x185x103 |
| Масса, кг, не более | 2,75 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
наносится на наклейку типографическим способом, которая размещается на боковой стороне контроллеров, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Контроллер станции управления КСУ ИРЗ500 | ЦВИЯ.468332.221 | 1 |
| Руководство по эксплуатации | ЦВИЯ.468332.221 РЭ | 1 |
| Паспорт | ЦВИЯ.468332.221 ПС | 1 |
| Методика поверки | - | 1 |
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ЦВИЯ.468332.221 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.65-001-74037544-2022 «Контроллеры станции управления КСУ ИРЗ500. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
