| Номер в госреестре | 89587-23 |
| Наименование СИ | Вычислители тепловой энергии |
| Обозначение типа СИ | ПУЛЬСАР |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители тепловой энергии ПУЛЬСАР (далее - тепловычислители) предназначены для измерений и преобразований выходных аналоговых (сопротивление, сила постоянного тока, напряжение постоянного тока, количество электрических импульсов) и цифровых сигналов от первичных преобразователей в значения соответствующих физических величин с последующим вычислением и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массового расхода, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Принцип действия тепловычислителей основан на измерении и преобразовании первичных параметров (сопротивления, силы и/или напряжения постоянного тока и количества электрических импульсов) или цифровых сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения физических величин (объем, температура, давление) с последующим расчетом, в соответствии с установленными алгоритмами обработки, тепловой энергии/энергии охлаждения, объемного расхода, массового расхода, объема, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Тепловычислители применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в закрытых и открытых системах теплоснабжения или охлаждения.
При работе тепловычислителей в составе теплосчетчиков в качестве первичных преобразователей, соответствующих требованиям к электрическим параметрам входов, могут использоваться:
- средства измерений (СИ) объема или объемного расхода с различными методами измерения объемного расхода, объема жидкости с частотно-импульсными, цифровыми и токовыми сигналами;
- СИ температуры или разности температур с цифровыми и/или аналоговыми выходными сигналами (термопреобразователи сопротивления платиновые типа Pt100, 100П, Pt500, 500П, Pt1000);
- СИ избыточного давления, обеспечивающие преобразование давления теплоносителя в выходной цифровой, токовый сигнал или сигнал напряжения.
Для увеличения количества измерительных входов тепловычислителей могут применяться модули аналогового расширения (далее - МАР). МАР предназначены для приема, измерений и преобразований выходных сигналов первичных измерительных преобразователей параметров измеряемой среды в соответствующие физические величины с последующей передачей информации в тепловычислители по проводному интерфейсу.
Тепловычислитель выполнен в виде электронного блока в пластиковом корпусе, внутри которого расположена печатная плата электронного модуля с микропроцессором, ЖК-дисплеем (для МАР - в зависимости от исполнения), источником питания (в зависимости от исполнения) и клеммными колодками для подключения кабелей. Дополнительно имеется возможность съема информации на внешний носитель (в зависимости от исполнения).
Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса тепловычислителей ввод кабелей в корпус осуществляется через гермовводы.
Управление работой тепловычислителя осуществляется с помощью кнопок на лицевой панели корпуса прибора и/или по интерфейсу связи через программное обеспечение верхнего уровня. Представление информации осуществляется посредством ЖК-дисплея. Тепловычислители осуществляют:
- измерение входных аналоговых сигналов (или прием результатов измерений от СИ по цифровому интерфейсу), с последующим расчетом и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массы, температуры, разности температур, давления;
- измерение и индикацию времени работы;
- периодическое фиксирование параметров во внутренней энергетически независимой
памяти;
- передачу данных по проводным и радиоинтерфейсам.
Тепловычислители имеют две модификации (ТВ1 и ТВ2), которые отличаются функционалом, количеством измерительных входов, параметрами измерительных входов, конструктивом, количеством и типом интерфейсов связи. Характеристики модификаций вычислителей и МАР приведены в таблице 1.
| Наименование характеристики | Значение | ||
| Модификация | МАР | ||
| ТВ1 | ТВ2 | ||
| Вычисление энергии | да | да | нет |
| Архивация измеряемых и вычисляемых параметров, диагностической информации, включая нештатные ситуации, не менее | 360 минут1) 1488 часов 184 суток 60 месяцев | 360 минут1) 1488 часов 184 суток 60 месяцев | - |
| Количество систем теплоснабжения (охлаждения) 2) | до 63) | до 83) | - |
| Количество импульсных входов для подключения расходомеров | до 63) | до 83) | до 6 |
| Количество входов для подключения термопреобразователей | до 63) | до 83) | до 6 |
| Количество входов для подключения преобразователей давления | до 63) | до 83) | до 6 |
| Наличие входов для контроля питания подключенного расходомера с сетевым питанием | да | да | да |
| Возможность питания от батареи | да | да | да |
| Возможность питания от внешнего источника | да | да | да |
| Подключение вычислителя во внешние информационные системы | проводной или радиоинтерфейс4) | ||
| 1) Наличие минутных архивов зависит от исполнения тепловычислителей и указывается в паспорте на прибор. 2) Максимальное количество систем определяется для системы с одним трубопроводом. 3) При подключении МАР к тепловычислителю количество систем теплоснабжения (охлаждения) и измерительных входов будет соответствовать их суммарному количеству. 4) Наличие дополнительного интерфейса определяется моделью установленного в тепловычислитель интерфейсного модуля. | |||
С целью предотвращения несанкционированного доступа к функциональным узлам тепловычислители и МАР имеют возможность пломбирования методом нанесения наклейки со знаком поверки, а также нанесением знака поверки на пломбировочную мастику, расположенную в пломбировочной чашке.

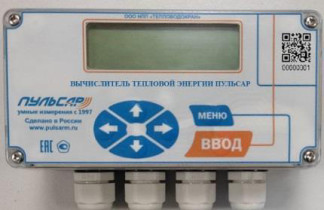

Общий вид тепловычислителей и МАР представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
| Место нанесения знака | Место нанесения | |
| утверждения типа | заводского номера |
Заводской номер тепловычислителя индицируется на жидкокристаллическом экране и наносится на лицевой панели любым методом, обеспечивающим возможность прочтения и сохранность номера в процессе эксплуатации, в виде цифрового обозначения.
Место нанесения знака поверки
Программное обеспечение - (далее - ПО) тепловычислителей является встроенным и обеспечивает реализацию функций тепловычислителей и МАР.
ПО разделено на метрологически значимую значимую и метрологически незначимую часть. Метрологические характеристики тепловычислителей оценены с учетом влияния на них ПО.
ПО тепловычислителей и МАР защищено от несанкционированного доступа паролем, ведением журнала событий и пломбированием. Конструкция тепловычислителей и МАР исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО не может быть модифицировано, загружено - или прочитано через какой-либо интерфейс после пломбирования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Модификация | МАР |
| ТВ1 ТВ2 | ||
| Идентификационное наименование программного обеспечения | HTC-018 | |
| Номер версии (идентификационный номер) программного обеспечения* | 018-XX.YYY-ZZ.QQ | |
| *018 - номер версии метрологически значимой части; XX.YYY-ZZ.QQ - версия метрологически незначимой части, где буквы могут принимать следующие значения XX - 01 от 99, YYY - 001 от 999, ZZ- 00 от 99, QQ - 00 от 99. | ||
Метрологические характеристики тепловычислителей нормированы с учетом влияния
ПО.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока1), мА | от 4 до 20 |
| Диапазон измерений напряжения постоянного электрического тока1), В | от 0,4 до 2,0 |
| Диапазон измерений частоты импульсного сигнала2), Гц | от 0 до 5000 |
| Диапазон измерения сопротивления, Ом: - для НСХ Pt100, 100П - для НСХ Pt500, 500П - для НСХ Pt1000 | от 80 до 159 от 400 до 792 от 800 до 1573 |
| Диапазон значений температуры окружающего воздуха при преобразовании сигнала сопротивления, °С | от -50 до +150 |
| Диапазон значений температуры теплоносителя при преобразовании сигнала сопротивления, °С | от 0 до +150 |
| Диапазон значений разности температур при вычислении энергии, °С | от +3 до +149 |
| Диапазон значений давления при преобразовании токового сигнала, МПа | от 0 до 2,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в цифровой сигнал, % | ±0,25 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании сигнала напряжения постоянного тока в цифровой сигнал,% | ±0,25 |
| Пределы допускаемой относительной погрешности при преобразовании импульсного сигнала в значения объема теплоносителя, объемного расхода, % | ±0,02 |
| Пределы допускаемой абсолютной погрешности при преобразовании сигналов сопротивления в значение температуры, °С | ±0,1 |
| Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления в значение разности температур, °С | ±0,03 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии/энергии охлаждения, % | ±0,05 |
| Пределы допускаемой относительной погрешности тепловычислителя при измерении количества тепловой энергии/энергии охлаждения, % | ±(0,5+ДТ1Шп/ЛТ)3) |
| Пределы допускаемой относительной погрешности при измерении интервалов времени, % | ±0,01 |
Наименование характеристики__Значение
1) Возможность измерения силы постоянного электрического тока или напряжения постоянного электрического тока зависит от исполнения тепловычислителей и МАР и указывается в паспорте.
2) Диапазон измерений частоты импульсного сигнала зависит от исполнения тепловычислителей и МАР и указывается в паспорте.
3) АТ - измеряемая разность температур, ° С;
ATmin - минимальная разность температур, измеряемая тепловычислителем, °С._
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество дополнительных импульсных входов, шт., не менее | 3 |
| Диапазон показаний тепловой энергии, ГДж (Гкал) | от 0 до 999999999,999 |
| Вес импульса импульсного входа, х1)/импульс | от 0,000001 до 9,999999 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность окружающего воздуха, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более: для модификаций ТВ1 и МАР: | |
| - длина | 205 |
| - ширина | 145 |
| - высота | 75 |
| для модификаций ТВ2: | |
| - длина | 220 |
| - ширина | 170 |
| - высота | 75 |
| Масса, кг, не более | 1 |
| Напряжение питания, В | |
| - от встроенного элемента питания | 3,6 |
| - от внешнего источника питания | от 8 до 26 |
| Потребляемая мощность, Вт, не более | 5,0 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 85000 |
| 1) Единицы измерения определяются входящей физической величиной. | |
наносится на лицевую панель тепловычислителей любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерении
| Наименование | Обозначение | Количество |
| Вычислитель тепловой энергии | ПУЛЬСАР1) | 1 шт. |
| Паспорт | ЮТЛИ.408837.001-ХХ ПС | 1 экз. |
| Руководство по эксплуатации | ЮТЛИ.408837.001-ХХ РЭ | 1 экз. |
| 1) Исполнение тепловычислителя определяется договором на поставку. | ||
приведены в разделе 4 документа руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ЮТЛИ.408837.001 ТУ Вычислитель тепловой энергии ПУЛЬСАР. Технические условия.
