Государственный реестр средств измерений (ГРСИ)

Системы мониторинга параметров DATAMONITORING, 89543-23

Системы мониторинга параметров DATAMONITORING (далее - системы) предназначены для измерений температуры и относительной влажности окружающей среды.
Карточка СИ
Номер в госреестре 89543-23
Наименование СИ Системы мониторинга параметров
Обозначение типа СИ DATAMONITORING
Изготовитель Индивидуальный Предприниматель Ускова Наталья Викторовна (ИП Ускова Наталья Викторовна), г. Санкт-Петербург
Год регистрации 2023
Срок свидетельства 18.07.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы мониторинга параметров DATAMONITORING (далее - системы) предназначены для измерений температуры и относительной влажности окружающей среды.

Описание

Принцип действия систем основан на считывании данных с датчиков температуры и влажности (DM-SENS-R433-TH, DM-SENS-R433-T, DM-SENS-B7T1-T), которые образуют измерительные каналы (далее - ИК), с дальнейшей передачей измеренных значений на центральную базу данных, которой является персональный компьютер (далее - ПК)

Конструктивно системы состоят из следующих элементов:

-    базовый блок DM-CONT-MAIN

-    блок обработки проводных датчиков DM-CONT-B7T1

-    блок обработки беспроводных датчиков DM-CONT-R433

-    беспроводной датчик температуры и влажности DM-SENS-R433-TH

-    беспроводной датчик температуры DM-SENS-R433-T

-    проводной датчик температуры DM-SENS-B7T1-T

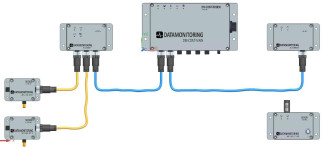

Схема соединения элементов систем представлена на рисунке 1.

Заводские номера составных элементов систем наносят на корпус изделия методом лазерной гравировки (рисунок 2), либо наклейкой этикетки с контролем отрыва.

Знак поверки наносится на свидетельство о поверке. Пломбирование систем не предусмотрено.

Рисунок 2 - Общий вид корпуса составных элементов систем

Программное обеспечение

SCM01®

Системы имеют внутренне программное обеспечение (далее - ПО) «DM_1.1» и внешнее ПО «DATAMONITORING».

Внутреннее ПО «DM_1.1» устанавливается на датчики и контроллеры, на заводе-изготовителе при выпуске из производства и недоступно для потребителя. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается.

Внешнее ПО «DATAMONITORING» служит для онлайн мониторинга и выгрузки информации, поступающей от датчиков. Внешнее ПО представляет собой сервисное (фирменное) ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Внутреннее ПО

Внешнее ПО

Идентификационное наименование ПО

DM_1.1

DATAMONITORING

Номер версии (идентификационный номер) ПО, не ниже

1.1

1.1

Уровень защиты внешнего ПО от преднамеренных и (или) непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Метрологические и основные характеристики представлены в таблицах 2-3

Таблица 2 - Метрологические характеристики ИК

Наименование характеристики

Значение

ИК температуры

Диапазон измерений температуры, °С

от -40 до +100

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

ИК влажности

Диапазон измерений относительной влажности окружающего воздуха, %

от 5 до 99

Пределы допускаемой абсолютной погрешности измерений относительной влажности окружающего воздуха, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество ИК, не более

120

Габаритные размеры (Ш*ДхВ), мм, не более, для блоков:

-    DM-SENS-B7T1-T

-    DM-CONT-B7T1; DM-CONT-R433; DM-SENS-R433-TH; DM-SENS-R433-T

-    DM-CONT-MAIN

80x80x40

100x140x60

150x250x90

Габаритные размеры (Ш*ДхВ), мм, не более, для датчиков:

100x140x60

Рабочие условия эксплуатации для блоков:

-    DM-CONT-MAIN

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

-    DM-CONT-B7T1; DM-CONT-R433

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -5 до +40 98

от 86 до 106

от -15 до +50 98

от 86 до 106

-    DM-SENS-R433-TH

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

- DM-SENS-R433-T; DM-SENS-B7T1-T

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +80 98

от 86 до 106

от -40 до +100 98

от 86 до 106

Рабочие условия эксплуатации для датчиков (проводных и беспроводных)

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +100 99

от 86 до 106

Масса блоков, кг, не более:

-    DM-SENS-B7T1-T

-    DM-CONT-B7T1; DM-CONT-R433

-    DM-CONT-MAIN; DM-SENS-R433-TH; DM-SENS-R433-T

0,2

0,5

0,8

Масса датчиков, кг, не более

0,15

Средняя наработка на отказ, ч, не менее

43800

Средний срок службы, лет, не менее

7

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система мониторинга параметров, в составе:

DATAMONITORING

1 шт.

- базовый блок

DM-CONT-MAIN

1 шт.

- блок обработки проводных датчиков

DM-CONT-B7T1

1 шт.

- блок обработки беспроводных датчиков

DM-CONT-R433

1 шт.

- беспроводной датчик температуры и влажности

DM-SENS-R433-TH

1 шт.

- беспроводной датчик температуры

DM-SENS-R433-T

1 шт.

- проводной датчик температуры

DM-SENS-B7T1-T

1 шт.

Руководство по эксплуатации

DM.00.001^

1 экз.

Паспорт

DM.00.001.ra

1 экз.

Сведения о методах измерений

Приведены в разделе «1.3 Сведения о методиках (методах) измерений» Руководства по эксплуатации

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ТУ 26.51.66-001-0186223285-2022 Системы мониторинга параметров DATAMONITORING. Технические условия.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 26.07.2025
