| Номер в госреестре | 89542-23 |
| Наименование СИ | Измерители температуры для геотехнического мониторинга |
| Обозначение типа СИ | НФСТ - ТК |
| Изготовитель | Общество с ограниченной ответственностью "НЬЮФРОСТ" (ООО "НЬЮФРОСТ"), Московская обл., г. Протвино |
| Год регистрации | 2023 |
| Срок свидетельства | 18.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры для геотехнического мониторинга НФСТ — ТК (далее -измерители) предназначены для измерений температуры грунта по ГОСТ 25358-2020.
Принцип действия измерителей основан на обработке и преобразовании цифровых сигналов, поступающих от датчиков температуры термокос, в цифровой сигнал, которые поступают в автономный логгер или регистратор температуры, где они отображаются на жидкокристаллическом дисплее в виде значений температуры, накапливаются в памяти и могут быть переданы в ПК.
Конструктивно измеритель представляет последовательность соединённых цифровых преобразователей температуры (датчиков), помещенных в металлические гильзы. Гильза с датчиком обжата с двух сторон и покрыта изоляционным материалом из синтетического полимера. Между собой датчики соединены кабелем, устойчивым к агрессивно-химическим средам и условиям эксплуатации, адаптированным для холодных районов.
Полная информация об исполнении измерителя указывается на табличке с технической информацией, расположенной, на расстоянии 10 - 50 см от разъема, структурная схема которого указан ниже:
НФСТ - ТК ХХ / ХХ - У - А
| Сокращённое наименование оборудования Количестве датчиков | |||
| Длина изделия (расстояние от устья скважины до последнего датчика), м | |||
| Утяжелитель (при его отсутствии буквенный код не ставится) | |||
| Армирующий трос (при его отсутствии буквенный код не ставится) | |||
Заводские номера измерителей в виде цифрового кода, состоящего из арабских символов, наносятся методом термотрансферной печати на термоусаживаемых материалах.

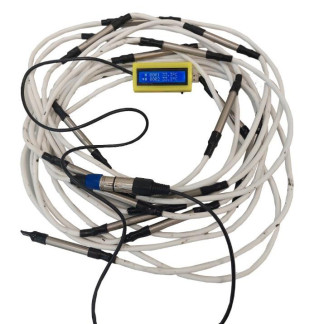

Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено. Общий вид измерителя с указанием места нанесения заводского номера представлен на рисунке 1.
ПО измерителей состоит из внешнего и внутреннего.
Внешнее ПО не является метрологически значимым ПО и предназначено для визуализации измеренных значений температуры.
Метрологически значимое ПО (внутреннее) устанавливается в микропроцессор измерительного блока измерителя на заводе-изготовителе во время производственного цикла. Конструкция измерительного блока исключает возможность внесения преднамеренных и непреднамеренных изменений в ПО. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Метрологические характеристики измерителя нормированы с учетом ПО. ПО устанавливается (прошивается) в память измерителей при изготовлении и не может быть считано через какой-либо интерфейс и изменено. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «Высокий»
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NF-Check |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.х* |
| *- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО. | |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное количество датчиков температуры, шт, не более | 11 |
| Максимальная длина гирлянды термокосы, м, не более | 17 |
| Масса, кг, не более | 1,2 |
| -Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -50 до +50 100 |
| Средняя наработка до отказа, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель температуры многозонный НФСТ-ТК1) | _ | 1 ед. |
| Руководство по эксплуатации | 25.11.23.119-001-78046368-2019РЭ | 1 экз. |
| Паспорт | 25.11.23.119-001-78046368-2019ПС | 1 экз. |
| Примечание: Х) - условное обозначение в соответствии с заказом | ||
наносится на титульный лист эксплуатационной документации типографским способом.
приведены в разделе 4 «Измеритель температуры для геотехнического мониторинга НФСТ-ТК» руководства по эксплуатации РЭ25.11.23.119-001-78046368-2019.
Нормативные, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
ТУ 25.11.23.119-001-78046368-2019 Устройства для геотехнического мониторинга. Технические условия.
| Зарегистрировано поверок | 57 |
| Поверителей | 3 |
| Актуальность данных | 29.10.2025 |
