| Номер в госреестре | 89479-23 |
| Наименование СИ | Вольтметры щитовые цифровые электроизмерительные |
| Обозначение типа СИ | В |
| Изготовитель | Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор"), г. Чебоксары |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры щитовые цифровые электроизмерительные В (далее по тексту - приборы) предназначены для измерения напряжения в однофазных сетях переменного и постоянного тока.
Принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующем расчете параметров электрической сети.
Приборы относятся к классу микропроцессорных программируемых измерительновычислительных изделий, состоящих из электронного блока и встроенного в него программного обеспечения.
Приборы для отображения результатов измерения имеют цифровое отсчетное устройство.
Приборы предназначены для контроля электрических параметров и имеют непрерывный режим работы.
Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению.
Приборы имеют возможность оперативного изменения яркости свечения от кнопки управления на передней панели.
Приборы являются многопредельными и имеют различные исполнения в зависимости от габаритных размеров, цвета индикации и класса точности.
Информация об исполнении прибора содержится в коде полного условного обозначения: Ва - b - с - d, где
где a - исполнение прибора в зависимости от габаритных размеров лицевой панели:
В00 - 40^40 мм; В72 - 72x72 мм,
В96 - 96x96 мм, В120 - 120x120 мм; b - цвет индикаторов; с - класс точности; d - специальное исполнение.
Приборы имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус щитового крепления.
Приборы работоспособны при установке в любом положении.
Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.
Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

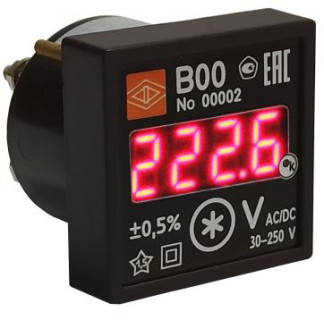

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа, нанесения заводского (серийного) номера и знака поверки, включая габаритные размеры, приведен на рисунках 1 - 8.
Место нанесения заводских (серийных) номеров -лицевая панель корпуса; способ нанесения - УФ-печать; формат - цифровой код, состоящий из арабских цифр.
вор® ЕМ
Рисунок 4 - Общий вид приборов В120
п. 1 - место клейма ОТК;
п. 2 - место нанесения знака поверки
Рисунок 8 - Габаритные размеры вольтметра В00 в миллиметрах, места нанесения клейма ОТК, знака поверки, заводского (серийного) номера
Программное обеспечение (ПО) вольметров является встроенным и обеспечивает функционирование, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе. Вольтметры предусматривают возможность редактирования программируемых параметров.
При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы встраиваемого программного обеспечения (ВПО). Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mini-vac |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
| Цифровой идентификатор ПО (алгоритм md5) | 88260a5f1dc5cc5d2013022aaf37081b |
Помимо встраиваемого программного обеспечения совместно с прибором может предоставляться дополнительное программное обеспечение служебного назначения, обеспечивающее удобную форму предоставления результатов измерений, хранения результатов измерений, конфигурирование приборов и т.д. Программное обеспечение служебного назначения не является метрологически значимым.
Программное обеспечение вольтметров обеспечивает формирование статистических отчетов по результатам измерений, включая отчетные формы по ГОСТ 32145-2013.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазоны измерений входного сигнала с номинальным значением напряжения переменного или постоянного тока в пределах 1) | от 30 до 250 В |
| Пределы допускаемой основной приведенной погрешности измерений напряжения, % (класс точности по ГОСТ 8.401-80): 0,5 1,0 1,5 | ±0,5 ±1,0 ±1,5 |
| Примечания 1) Диапазон измерений входного сигнала находится в пределах от 0,12-инорм до 1,10-инорм, где Инорм - нормирующее значение входного сигнала. Нормирующее значение (Инорм) при определении основной приведенной погрешности измерений принимается равным 250 В. | |
Таблица 3 - Диапазоны измеряемых входных сигналов
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратичного значения напряжения переменного или постоянного тока, В | 0,12-инорм до 1,10-инорм |
| Частота напряжения, Г ц | от 45 до 65 |
Таблица 4 - Пределы допускаемой дополнительной погрешности
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной погрешности |
| Изменение температуры окружающего воздуха на каждые 10 °С от нормальной | от -20 до +10 °С; св. +30 до +70 °С | 0,5 предела допускаемой основной погрешности |
| Изменение относительной влажности воздуха от нормальной | св. 80 до 98 % (при температуре +35 °С) | 0,5 предела допускаемой основной погрешности |
| Примечание - При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности соответствующего параметра | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры (длинахвысотахглубина), мм, не более: - для В00 - для В72 - для В96 - для В120 | 40x40x45 72x72x50 96x96x50 120x120x50 |
| Масса, кг, не более | 0,2 |
| 1 | 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм. рт. ст.) | от +10 до +30 от 30 до 80 от 84,0 до 106,7 (от 630 до 795) |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, % - атмосферное давление, кПа (мм. рт. ст.) | от -20 до +70 98 от 70,0 до 106,7 (от 525 до 795) |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 200 000 |
| Примечания: 1) Питание приборов осуществляется от измерительной цепи (в диапазоне входного сигнала). 2) Приборы соответствуют требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.0912012, включая безопасность обслуживающего персонала в части защиты от поражения электрическим током, опасной температуры, воспламенения. 3) По пожарной безопасности приборы соответствуют ГОСТ 12.1.004-91. | |
наносится на лицевую панель корпуса вольтметра, титульные листы руководства по эксплуатации и паспорта вольтметра типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр щитовой цифровой электроизмерительный | В00, | 1 шт. |
| (исполнение - по заказу) | В72, В96, В120 | |
| Комплект монтажных частей | - | 1 шт. |
| Паспорт | 0ПЧ.468.722 (В120) 0ПЧ.468.723 (В96) 0ПЧ.468.724 (В72) 0ПЧ.468.725 (В00) | 1 экз. |
| Руководство по эксплуатации | 0ПЧ.140.364 РЭ | 1 экз. 1) |
| Примечание - 1) допускается один экземпляр на партию из 10 шт. | ||
приведены в руководстве по эксплуатации 0ПЧ.140.364 РЭ в разделе 3 «Использование по назначению».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частотот Ы0-1 до Ы06 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-253-05763903-2022 «Вольтметры щитовые цифровые электроизмерительные В».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
