| Номер в госреестре | 89474-23 |
| Наименование СИ | Измерители параметров резонаторов |
| Обозначение типа СИ | МА0903А |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "МЕТЕОР-КУРС" (ООО НПП "МЕТЕОР-КУРС"), Волгоградская обл., г. Волжский |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров резонаторов МА0903А (далее - измерители МА0903А) предназначены для автоматизированных измерений параметров кварцевых резонаторов в диапазоне частот от 1 до 500 МГц.
Принцип действия измерителей МА0903А основан на измерении и сравнении модуля комплексного коэффициента передачи опорного резистора и кварцевого резонатора, поочередно включаемых в П-образный четырехполюсник и дальнейшем преобразовании этих величин в измеряемые параметры, в соответствии со специальными алгоритмами обработки (рекомендация IEC60444). Напряжения, пропорциональные амплитудам падающей и прошедшей волн после вычисления по специальным алгоритмам преобразуются в значения измеряемых параметров: модуль и фазу коэффициента передачи, динамическое сопротивление, динамическую индуктивность, динамическую емкость, резонансное сопротивление, частоту последовательного резонанса.
Конструктивно измерители МА0903А состоят из измерительного блока, содержащего блок управления, измерительный модуль и вычислительный блок, и измерительной оснастки.
Зондирующий сигнал формируется генератором на основе цифрового синтеза в диапазоне частот от 1 до 500 МГц. В качестве опорного источника частоты выступает встроенный кварцевый генератор с частотой выходного сигнала 10 МГц. Реализована возможность подключения внешнего опорного генератора.
Измерительная оснастка является П-образным четырехполюсником, в который включается кварцевый резонатор.
Блок управления входит в состав измерительного блока и позволяет выбирать режимы измерений и калибровки, выбирать форму индикации и регистрировать результаты измерений. Блок управления состоит из функциональной ручки управления, сенсорного модуля отображения и управления
Измеритель МА0903А посылает тактовые сигналы заданной частоты через кварцевый резонатор, включенный в измерительную оснастку. После прохождения через кварцевый резонатор сигнал поступает на вход измерительного блока, который осуществляет его аналогоцифровое преобразование и дальнейшую математическую обработку. Далее сигналы поступают в вычислительный блок, в котором по специализированным алгоритмам происходит вычисление параметров кварцевого резонатора.
Измерители МА0903А имеют возможность осуществлять поиск частоты резонанса на интересующей гармонике кварцевых резонаторов методом векторного анализа. В режиме работы векторного анализатора измеритель МА0903А строит графики амплитудно-частотных и фазочастотных характеристик в заданной полосе обзора.
Результат измерения отображается на экране.
Измерительный блок и измерительная оснастка защищены от несанкционированного доступа пломбированием одного из винтов на их корпусе.

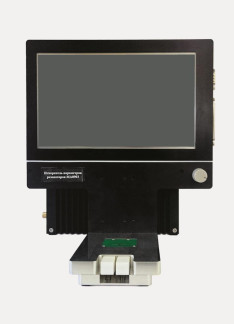

Общий вид измерителей МА0903А с указанием мест нанесения знака утверждения типа и мест пломбирования для защиты от несанкционированного доступа представлены на рисунках 1-5.
Серийный номер состоящий из 4 цифр, наносится методом гравировки на верхнюю часть корпуса измерительного блока. Место нанесения серийного номера приведено на рисунке 5.
Измерительный блок
Место нанесения серийного номера
Конструкция измерителя МА0903А исключает возможность несанкционированного влияния на программное обеспечение (далее - ПО) измерителя МА0903А и измерительную информацию (в соответствии с Р 50.2.077-2014, п. 4.3).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | VNA500-0030 | |
| Номер версии (идентификационный номер) ПО (измеритель) | измеритель | блок управления |
| 2.09.01 | 1.11.02 | |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 1 до 500 |
| Пределы допускаемой относительной погрешности измерений частоты последовательного резонанса в рабочих условиях эксплуатации: - при работе от внутреннего опорного генератора (при условии калибровки не реже одного раза в год) - при работе от внешнего опорного генератора | ±5 10-7 SF 1} cm |
| 8Fcm - относительная погрешность установки частоты выходного сигнала внешнего опорного генератора | |
| Наименование характеристики | Значение |
| Диапазон измерений модуля комплексного коэффициента передачи (динамической индуктивности, статической емкости), дБ (Гн, пФ) | от 0 до - 60 (от 10-10-6 до 100, от 0,3 до 30)2) |
| Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента передачи (динамической индуктивности, статической емкости), дБ (%): - при уровне выходной мощности от -23 до 10 дБм (в диапазоне частот от 1 до 300 МГц включ.) - при уровне выходной мощности от -23 до -15 дБм (в диапазоне частот св. 300 до 500 МГц) | ±0,5 (±5; ±3)3) ±1,0 (±7; ±5)4) |
| Диапазон измерений фазы комплексного коэффициента передачи, градус | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента передачи, градус: - от 1 до 300 МГц включ. - св. 300 до 500 МГц | ±0,5 ±1 |
| Пределы допускаемой относительной погрешности измерений динамического сопротивления в диапазоне измерений от 2 до 200 Ом на частотах, %: - от 1 до 300 МГц включ. - св. 300 до 500 МГц | ±5 ±7 |
| Пределы допускаемой относительной погрешности измерений динамической емкости в диапазоне измерений от 10 аФ до 1 пФ на частотах, %: - от 1 до 300 МГц включ. - св. 300 до 500 МГц | ±5 ±7 |
| 2) Диапазон измерений динамической индуктивности от 10-10-6 до 100 Гн, диапазон измерений статической емкости от 0,3 до 30 пФ; 3) ±5 - пределы допускаемой относительной погрешности измерений динамической индуктивности в диапазоне частот от 1 до 300 МГц включ., ±3 - пределы допускаемой относительной погрешности измерений статической емкости в диапазоне частот от 1 до 300 МГц включ; 4) ±7- пределы допускаемой относительной погрешности измерений динамической индуктивности в диапазоне частот св. 300 до 500 МГц, ±5 - пределы допускаемой относительной погрешности измерений статической емкости в диапазоне частот св. 300 до 500 МГц. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,5 до 50,5 |
| Потребляемая мощность, В-А, не более | 50 |
| Масса, кг, не более | 9,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, мм рт. ст. | от +10 до +35 от 30 до 80 от 630 до 800 |
| Габаритные размеры блока измерительного, мм, не более: - длина - ширина - высота | 260 270 300 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на лицевую панель измерительного блока измерителя МА0903А в виде наклейки
Таблица 4 - Комплектность измерителей МА0903А
| Наименование | Обозначение | Количество |
| Измеритель параметров резонаторов | МА0903А | 1 шт. |
| Набор калибровочных мер | - | 1 шт. |
| Кабель переходной для опорного генератора | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Формуляр | КПГФ.411186.001 ФО | 1 шт. |
| Руководство по эксплуатации | КПГФ.411186.001 РЭ | 1 шт. |
приведены в пункте 2.3 документа КПГФ.411186.001 РЭ «Измерители параметров резонаторов МА0903А. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности в диапазоне частот от 9 кГц до 37,5 ГГц»;
КПГФ.411186.001 ТУ «Измерители параметров резонаторов МА0903А. Технические условия».
