| Номер в госреестре | 89470-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | БАЗИС-3 |
| Изготовитель | Акционерное общество "Экспериментальный оптико-механический завод" (АО "ЭОМЗ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая многочастотная БАЗИС-З (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L3OC; GPS в частотных диапазонах L1, L1C, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6; BeiDou в частотных диапазонах B1, B2, B3; SBAS в частотных диапазонах L1, L5; QZSS в частотных диапазонах L1 C/A, L2C, L5; IRNSS в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 874 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура представляет собой модульную систему, состоящую из спутниковой геодезической антенны и приёмника радиосигналов. В корпусе приёмника радиосигналов расположены: модули беспроводной технологии Bluetooth®, Wi-Fi®, модуль 4G/LTE, 1 Вт УВЧ приемопередатчик диапазона 406-470 МГц; приемник ГНСС сигналов, модуль обработки и хранения информации; модуль управления, индикации и вывода информации; инерци-альный измерительный модуль, а также Li-Ion аккумулятор. Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через два высокоскоростных порта USB 2.0: Host и Device, порт Ethernet (LAN) а также через модули беспроводных каналов приема/передачи данных Bluetooth®, Wi-Fi® и 4G/LTE. Имеется возможность подключения внешнего источника электропитания.
На передней панели аппаратуры расположены:
- одиннадцать светодиодных индикаторов: ВКЛ./ВЫКЛ. показывает статус ВКЛ./ВЫКЛ. устройства; БАТАРЕЯ показывает статус заряда батареи; ПИТАНИЕ показывает статус подключения к внешнему источнику питания; 3GLTE показывает статус состояния подключения к сотовой сети; BLUETOOTH показывает статус состояния Bluetooth соединения; WiFi показывает статус состояния Wi-Fi соединения; УВЧ показывает статус состояния встроенного УВЧ-приемопередатчика; СЕТЬ показывает статус подключения аппаратуры к локальной сети LAN; СПУТНИКИ показывает статус отслеживаемых спутников и систем; ПОЗИЦИЯ показывает текущий статус режима расчета местоположения аппаратуры; ЗАПИСЬ показывает статус режима записи данных во внутреннюю память устройства;
- четыре кнопки: ВКЛ./ВЫКЛ. для включения и выключения аппаратуры, BLUETOOTH для включения и выключения модуля беспроводной связи, WiFi для включения и выключения WiFi модуля, ЗАПИСЬ для включения и выключения режима записи данных;
- таблица состояний аппаратуры.
На задней панели аппаратуры расположены:
- шесть разъемов: для подключения внешнего источника питания, microSim для установки SIM-карты, microSD для установки SD-карты, и два USB порта для высокоскоростного обмена данными, а также Ethernet порт для подключения аппаратуры к локальной сети (LAN).
На боковых панелях аппаратуры располагаются: справа два разъема - внешней ГНСС антенны и модуля 4G/LTE; слева три разъема - Bluetooth® модуля, Wi-Fi® модуля, УВЧ приемопередатчика.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер размещается на нижней панели корпуса аппаратуры в числовом формате в виде наклейки типографским способом.
Нанесение знака поверки на аппаратуру не предусмотрено.

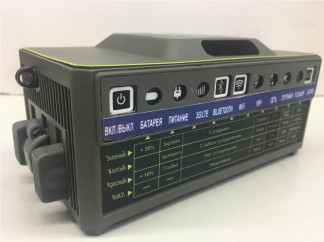

Общий вид аппаратуры приведен на рисунке 1. Общий вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 2. Общий вид контроллера полевого приведен на рисунке 3.
Место размещения заводского номера
Для управления аппаратурой используется встроенное программное обеспечение (далее - ПО) «TRIUMPH-3 firmware», осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации и ее экспорт по интерфейсным каналам. Для управления процессом измерения используется одна из программ: «J-FIELD EDITION», «J-MOBILE RU EDITION» или «NETVIEW&MODEM RU EDITION». В комплекте с аппаратурой поставляется одно из ПО постобработки: «GIODIS RU EDITION» или «JUSTIN RU EDITION», эти программы предназначены для высокоточной обработки измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | TRIUMPH-3 firmware | J-FIELD EDITION | J-MOBILE RU EDITION | NETVIEW& MODEM RU EDITION | JUSTIN RU EDITION | GIODIS RU EDITION |
| Номер версии (идентификационный номер) ПО | 3.6.0 и выше | 1.10.3 и выше | 4.3 и выше | 2.1.2.2 и выше | 2.107.142. 31 и выше | 1.5.13.02 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Режимы «Статика» и «Быстрая статика» Х) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм - в плане - по высоте | ±2 (2,5+0,410-6 D) 2) ±2(4,0+0,510-6D) 2) |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Х) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм - в плане - по высоте | ±2(5,0+0,510-6D) 2) ±2(8,0+0,810-6D) 2) |
| Примечание: Х) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS. 2) где D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 874 |
| Принимаемые сигналы | GPS L1, L1C, L2C, L5 GLONASS L1OF, L2OF, L3OC Galileo E1, E5a, E5b, E6 QZSS L1 C/A, L2C, L5 BeiDou B1, B2, B3 SBAS L1, L5 IRNSS L5 |
| Источник электропитания от внешнего источника, В от внутренней Li-Ion аккумуляторной батареи, В | от 10 до 30 7,2±0,5 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Габаритные размеры, мм, не более длина ширина высота | 182 96 78 |
| Масса, кг, не более | 1,25 |
наносится на нижнюю панель аппаратуры в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| 1 Аппаратура геодезическая спутниковая многочастотная в составе: | БАЗИС-3 | 1 комплект |
| 1.1 Приемник геодезический многочастотный | - | 1 шт. |
| 1.2 GNSS-антенна внешняя, типа RingAntG3T и/или RingAnt-G5T, и/или RingAnt-DM, и/или GrAntG3T, и/или GrAnt-G5T, TriAnt и/или ChokeRing Х) | 1 шт. | |
| 1.3 Кабель антенный 3 и/или 5, и/или 10, и/или 30 метров SMA/TNC RA Х) | - | 1 шт. |
| 1.4 Кабель электропитания DC, ODU-5/SAE 0.33 метра | - | 1 шт. |
| 1.5 Удлинитель кабеля электропитания SAE/SAE 1.8 метров | 1 шт. | |
| 1.6 Внешний источник питания, DT 1212 Х) | - | 1 шт. |
| 1.7 Кабель передачи данных в компьютер (для порта RS-232) | - | 1 шт. |
| 1.8 Кабель передачи данных в компьютер (для порта USB) Х) | - | 1 шт. |
| 1.9 Кабель передачи данных в компьютер (для порта Internet) Х) | - | 1 шт. |
| 1.10 Кейс транспортировочный Х) | - | 1 шт. |
| 1.11 Контроллер полевой HCE600 Х) | - | 1 шт. |
| 1.12 Программное обеспечение «JUSTIN RU EDITION» и/или «GIODIS RU EDITION» Х) | - | 1 шт. |
| Наименование | Обозначение | Количество |
| 2 Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Руководство по эксплуатации | - | 1 экз. |
| 3 Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Паспорт | - | 1 экз. |
| Х) По заказу пользователя. | ||
приведены в разделе «Сбор данных» в документе «Аппаратура геодезическая спутниковая многочастотная БАЗИС-З. Руководство по эксплуатации»
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Аппаратура геодезическая спутниковая многочастотная БАЗИС-З. Технические условия. ТУ 26.51.1-006-02570411-2022.
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 10.06.2025 |
