| Номер в госреестре | 89315-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены с 1979 по 1984 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции, заключается в преобразовании напряжения промышленной частоты в напряжение для измерения.
По конструкции трансформаторы представляют собой опорные одноступенчатые устройства. Каждый трансформатор состоит из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора в единую конструкцию. Активная часть трансформатора находится в изоляционной покрышке, заполненной трансформаторным маслом. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток, закрываемый металлической крышкой с целью ограничения доступа к измерительной цепи.
К данному типу относится трансформаторы напряжения НКФ-110-57 У1 зав.№№ 3605, 3595, 2098, 4471, 4466, 4508, 24961, 24917, 4500, 3591, 3604, 3596 (изготовлены с 1979 по 1984 г.).
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку трансформатора.

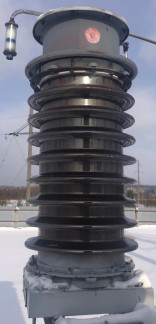

Общий вид трансформатора с указанием места нанесения заводского номера приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 |
| Номинальная мощность вторичной обмотки, В А | 400 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 | 0,5 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 1790 |
| - длина | 700 |
| - ширина | 700 |
| Масса, кг, не более | 640 |
| Климатическое исполнение и категория размещения по ГОСТ | У1 |
| 15150-69: | от -45 до |
| - температура окружающей среды, °С | +40 |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-57 У1 | 1 шт. |
| Паспорт | ПС | 1 экз. |
приведены в пункте 2.4 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
