| Номер в госреестре | 89288-23 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Tianbo H |
| Изготовитель | Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Tianbo H (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: Н30, H60-AF, H1024. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Тепловизоры инфракрасные Tianbo H конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, объектив видимого диапазона и затвор камеры. На боковой части корпуса расположены интерфейсы USB и разъем под карту памяти типа microSD.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту.

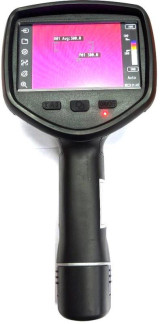

Фотографии общего вида тепловизоров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Место нанесения заводского номера
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных Tianbo H
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.6.05 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение TBSmartlRImage устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение (в зависимости от модели) | ||
| Н30 | ra0-AF | H1024 | |
| от -20 до +150 | от -20 до +150 от 0 до +410 | ||
| Диапазон измерений температуры, °С | от 0 до +410 от +300 до +650 | ||
| от +300 до +2000 | |||
| Пределы допускаемой абсолютной | |||
| погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной | |||
| погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | ||
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Углы поля зрения, градус по | 24°х18° | ||
| горизонтали х градус по вертикали | 12° х 9° (по дополнительному заказу) | ||
| (в зависимости от объектива) | 7°х5° (по дополнительному заказу) 48°х37° (по дополнительному заказу) | ||
| Пространственное разрешение, мрад (в зависимости от объектива): | |||
| - объектив 24°х18° | 1,3 | 0,65 | 0,41 |
| - объектив 12°х9° | 0,65 | 0,32 | 0,2 |
| - объектив 7°х5° - объектив 48°х37° | 0,38 2,6 | 0,19 1,3 | 0,12 0,82 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Наименование характеристики | Значение (в зависимости от модели) | ||
| Н30 | ra0-AF | H1024 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 | 640x480 | 1024x768 |
| Минимальное фокусное расстояние, мм | 0,5 | ||
| Масса, кг, не более | 0,7 | ||
| Запись изображений или частота обновлений, Гц | 30 | ||
| Габаритные размеры, мм (длина х ширина х высота), не более | 132x246x123 | 139x256x141 | |
| Напряжение питания, В | 5 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 90 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | Tianbo H (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Аккумулятор | - | 2 шт. |
| Двухсекционное зарядное устройство | - | 1 шт. |
| SD-карта | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
приведены в разделе 3 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные Tianbo H, разработанный фирмой «Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd.», Китай.
| Зарегистрировано поверок | 27 |
| Поверителей | 4 |
| Актуальность данных | 03.11.2025 |
