| Номер в госреестре | 89286-23 |
| Наименование СИ | Прибор для измерения теплопроводности |
| Обозначение типа СИ | FOX 200 |
| Изготовитель | "LaserComp, Inс", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерения теплопроводности FOX 200 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности FOX 200 зав.№ 110816355.
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. На лицевой стороне прибора встроен дисплей с модулем клавиатуры.
Образец помещают в калориметрическое устройство между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.

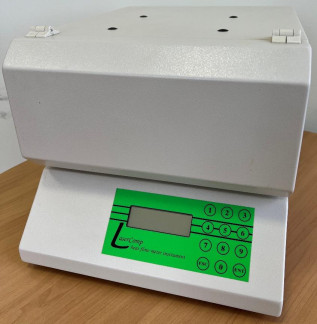

Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае оформления) и/или в паспорт прибора.
Заводской номер наносится на маркировочной наклейке в формате восьмизначного цифрового кода, прикрепляемой к задней поверхности корпуса прибора (рисунок 2).
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)
Автономное ПО прибора предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии программного обеспечения.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений
- «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | - | WinTherm32 |
| Номер версии (идентификационный номер) ПО | - | не ниже 3.30 |
| Цифровой идентификатор ПО | - | 36bca2cd61250444550227bbe324f031 |
| Алгоритм вычисления цифрового идентификатора ПО | - | md5 |
| Модель прибора | FOX 200 | - |
| Серийный номер СИ | 110816355 | - |
| Примечание - Значения цифрового идентификатора ПО, приведённые в таблице, относятся к ПО указанной версии | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений теплопроводности, Вт/(мК) (при температуре, °С) | от 0,02 до 0,20 (от -7,5 до +60,0) |
| Диапазон показаний теплопроводности, Вт/(мК) (при температуре, °С) | от 0,005 до 0,20 (от -7,5 до +72,5) |
| Пределы допускаемой относительной погрешности измерений теплопроводности, % | ±5,0 |
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В; частота, Гц | 230±10; 50±0,2 |
| Потребляемая мощность, В А, не более | 720 |
| Габаритные размеры образца, мм: - высота - ширина - длина | не более 50 от 100 до 203 от 100 до 203 |
| Габаритные размеры прибора, (ШхДхВ), мм, не более | 315x430x280 |
| Масса, кг, не более | 18 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +15 до +25 от 84 до 106,7 не более 80 |
| Средний срок службы прибора, лет | 8 |
| Наработка до отказа, ч, не менее | 6000 |
Знак утверждения типа наносится
на маркировочной наклейке, прикрепляемой к задней поверхности корпуса прибора (рисунок 2), и (или) на титульный лист Руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность прибора | ||
| Наименование | Обозначение | Количество, шт. |
| Прибор для измерения теплопроводности | FOX 200 | 1 |
| Кабель питания | 1 | |
| Кабель коммуникационный | 1 | |
| Шланг для воды | 1 | |
| Шланг для газа | 1 | |
| Руководство по эксплуатации | 1 | |
| Руководство пользователя ПО | 1 | |
| ПО WinTherm 32 | 1 | |
| Методика поверки | 1 | |
приведены в разделе 6 руководства по эксплуатации «Прибор для измерения теплопроводности FOX 200».
ГОСТ 8.140-2009 «ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м-К) при температуре от 90 до 1100 К»;
Техническая документация фирмы-изготовителя.
