| Номер в госреестре | 89283-23 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | XINJE |
| Изготовитель | WUXI XINJE ELECTRIC CO., LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые XINJE (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде постоянного электрического напряжения, силы постоянного электрического тока, электрического сопротивления, импульсных сигналов, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), воспроизведения аналоговых сигналов постоянного электрического напряжения, силы постоянного электрического тока, также дискретных сигналов.
Принцип действия контроллеров основан на аналого-цифровом и цифроаналоговом преобразовании сигналов.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
- базовых блоков с центральным процессорным устройством;
- модулей ввода/вывода аналоговых и дискретных сигналов.
Модули ввода/вывода устанавливаются на базовые блоки, осуществляющие подачу питания, а также обмен информацией с подключаемыми модулями и внешним оборудованием по интерфейсам RS-485 и Ethernet.
В состав контроллеров могут входить модули ввода/вывода следующих модификаций XD, XG, XL, XS, CCSD, отличающиеся количеством и типом входных и выходных сигналов, а также исполнением корпуса. Полный перечень модулей ввода/вывода с указанием метрологических характеристик приведен в таблице 2.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий контроллеры, наносится на корпус базового блока с помощью информационной таблички.

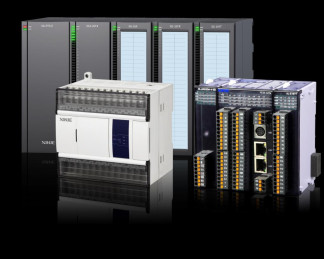

Фотографии общего вида контроллеров представлены на рисунке 1, обозначение места нанесения заводского номера представлено на рисунке 2.
Рисунок 2 - Места нанесения заводского номера Пломбирование контроллеров не предусмотрено.
Программное обеспечение (ПО) контроллеров можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.0772014 - «высокий».
Внешнее ПО предназначено для конфигурации и настройки параметров модулей, центральных процессоров. Внешнее ПО защищено посредством механизма авторизации пользователя.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| XS | XS | XG, XD, XL, CCSD | |
| Идентификационное наименование ПО | XS Studio | CODESYS | XDPPro |
| Номер версии | Не ниже V1.0.0 | Не ниже V3.5.16.40 | Не ниже V3.7.14b |
2 - 3.
Таблица 2 - Метрологические характеристики модулей ввода аналоговых сигналов
| Модуль | Диапазоны измерений аналоговых / разрядность цифровых сигналов | Пределы допускаемой приведенной к диапазону входного/выходного сигнала погрешности в рабочих условиях | |
| На входе | На выходе | ||
| 1 | 2 | 3 | 4 |
| XD-E4AD | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| XD-E2DA | 12 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XD-E4DA | 12 бит | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XD-E4DA-H | 12 бит | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XD-E8AD | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| 1 | 2 | 3 | 4 |
| XD-E8AD-A | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| XD-E8AD-V | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | 14 бит | ±1 % |
| XD-E12AD-V | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | 14 бит | ±1 % |
| XD-E4AD2DA | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| 12 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XD-E2AD2PT2DA | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,8 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | ±1 % | ||
| 10 бит | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±1,5 % | |
| XD-E3AD4PT2DA | от 0 до 20 мА от 4 до 20 мА | 14 бит | ±1 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | |||
| 10 бит | от 0 до 5 В от 0 до 10 В |
| 1 | 2 | 3 | 4 |
| XD-E2TC-P | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300°С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XD-E6TC-P | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XD-E6TC-P-H | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XD-E6PT-P | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 16 бит | ±1 % |
| XD-E4PT3-P | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 16 бит | ±1 % |
| XD-E1WT-D | от -20 до +20 мВ | 23 бит | ±0,1 % |
| XD-E2WT-D | от -20 до +20 мВ | 23 бит | ±0,1 % |
| XD-E4WT-D | от -20 до +20 мВ | 23 бит | ±0,1 % |
| XD-4AD-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| XD-4AD-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| XD-4DA-A-ED | 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1,5 % |
| XD-4DA-V-ED | 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % |
| 1 | 2 | 3 | 4 |
| XD-2AD2DA-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XD-2AD2DA-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % | |
| XD-2AD2PT-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °C | ±0,8 % | ||
| XD-2AD2PT-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °C | ±0,8 % | ||
| XD-2PT2DA-A-ED | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °C | 12 бит | ±0,8 % |
| 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1,5 % | |
| XD-2PT2DA-V-ED | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °C | 12 бит | ±0,8 % |
| 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % | |
| XD-1TC-ED | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300°С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XL-E4AD | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| 1 | 2 | 3 | 4 |
| XL-E4AD2DA | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| 12 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XL-E4DA | 12 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XL-E8AD-A | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| XL-E8AD-A-S | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 16 бит | ±1 % |
| XL-E8AD-V | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | 14 бит | ±1 % |
| XL-E8AD-V-S | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | 16 бит | ±1 % |
| XL-E4TC-P | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300°С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XL-E4PT3-P | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 16 бит | ±1 % |
| XL-E1WT-D | от -20 до +20 мВ | 23 бита | ±0,02 % |
| XL-E2WT-D | от -20 до +20 мВ | 23 бита | ±0,02 % |
| 1 | 2 | 3 | 4 |
| XL-E4WT-D | от -20 до +20 мВ | 23 бита | ±0,02 % |
| XL-4AD-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| XL-4AD-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| XL-4DA-A-ED | 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XL-4DA-V-ED | 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % |
| XL-2AD2DA-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XL-2AD2DA-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % | |
| XL-2AD2PT-A-ED | от 0 до 20 мА от 4 до 20 мА | 12 бит | ±1 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | ±0,8 % | ||
| XL-2AD2PT-V-ED | от 0 до 5 В от 0 до 10 В | 12 бит | ±1 % |
| сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | ±0,8 % | ||
| XL-2PT2DA-A-ED | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 12 бит | ±0,8 % |
| 10 бит | от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XL-2PT2DA-V-ED | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 12 бит | ±0,8 % |
| 10 бит | от 0 до 5 В от 0 до 10 В | ±1 % |
| 1 | 2 | 3 | 4 |
| XG-E8TC-P | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XG-E8PT3-P | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 16 бит | ±1 % |
| XG-E4AD2DA | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 14 бит | ±1 % |
| 12 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| XG-E4DA-S | 16 бит | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±1 % |
| XG-E8AD-A-S | от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 16 бит | ±1 % |
| XG-E8AD-V-S | от 0 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В | 16 бит | ±1 % |
| CCSD-E8AD | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 14 бит | ±1 % |
| CCSD-E4AD2DA | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 14 бит | ±1 % |
| 1 | 2 | 3 | 4 |
| 12 бит | от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±1 % | |
| CCSD-E6PT-P | сигналы от ТСП типа Pt100 по ГОСТ 6651-2009 от -100 до +500 °С | 16 бит | ±1 % |
| CCSD-E6TC-P | сигналы от ТП по ГОСТ Р 8.585-2001, тип: K от 0 до +1300С S от 0 до +1700С E от 0 до +600С N от 0 до +1200С B от +300С до +1800С T от 0 до +400С J от 0 до +800С R от 0 до +1700С | 16 бит | ±1,9 %* ±3,0 %* ±4,0 %* ±2,6 %* ±6,0 %* ±7,0 %* ±2,7 %* ±3,5 %* |
| XS3-26T4 | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XG2-26T4 | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XSDH-60A32-E | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XSDH-60PA32-E | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XDH-60A32-E | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XD5E-60T4-E | от 0 до 4294967295 имп. частотой св. 0 до 200 кГ ц | 32 бит | ±1 имп. (абсолютная) |
| XSLH-30A32 | от 0 до 4294967295 имп. частотой св. 0 до 1 Мгц (каналы 1 и 2) св. 0 до 80 кГц (каналы 3 и 4) | 32 бит | ±1 имп. (абсолютная) |
| XSLH-24A16 | от 0 до 4294967295 имп. частотой св. 0 до 1 Мгц (каналы 1 и 2) св. 0 до 80 кГц (каналы 3 и 4) | 32 бит | ±1 имп. (абсолютная) |
| 1 | 2 | 3 | 4 |
| XLH-30A32 | от 0 до 4294967295 имп. частотой св. 0 до 1 Мгц (каналы 1 и 2) св. 0 до 80 кГц (каналы 3 и 4) | 32 бит | ±1 имп. (абсолютная) |
| XL5E-32T4 | от 0 до 4294967295 имп. частотой св. 0 до 1 Мгц (каналы 1 и 2) св. 0 до 80 кГц (каналы 3 и 4) | 32 бит | ±1 имп. (абсолютная) |
| Примечание - * с учетом погрешности канала компенсации температуры холодного спая, при температуре холодного спая в диапазоне от 0 до +70 °С. | |||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| или | |
| - напряжение постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 70 |
| Габаритные размеры одного модуля, мм, не более | |
| - высота | 180 |
| - ширина | 150 |
| - глубина | 150 |
| Масса одного модуля , кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +60 |
| - относительная влажность без конденсации влаги, % | от 5 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность устройств
| Наименование | Обозначение | Количество |
| Контроллеры программируемые XINJE | В зависимости от модификации | 1 шт. |
| Упаковка | - | 1 шт. |
| Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XS. Руководство по эксплуатации | - | 1 экз. |
| Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XL. Руководство по эксплуатации | - | 1 экз. |
| Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XG. Руководство по эксплуатации | - | 1 экз. |
| Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XD. Руководство по эксплуатации | - | 1 экз. |
приведены в разделах:
- «Подключение», «Состав компонентов системы» и «Описание счетных входов контроллеров» документа «Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XS. Руководство по эксплуатации»;
- «Монтаж модулей» и «Настройка модулей» документов «Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XL. Руководство по эксплуатации», «Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XG. Руководство по эксплуатации» и «Контроллеры программируемые XINJE. Модули расширения ввода/вывода для ПЛК серии XD. Руководство по эксплуатации».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Стандарт предприятия. Контроллеры программируемые XINJE.
