| Номер в госреестре | 89271-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1980-1996 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. Корпус трансформаторов напряжения снабжен табличкой (шильдом), с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения
НКФ-110-57У1 с зав. №№ 5412, 14038, 5482, 5314, 5374, 5369; НКФ-330-73У1 с зав. №№ 8653,
8671, 8621, 10482, 10512, 10572; НКФ-М-330 АУ1 с зав. №№ 1272, 1296, 1273.
Заводской номер трансформатора в виде цифрового обозначения наносится ударным способом на информационную табличку на корпусе.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено.

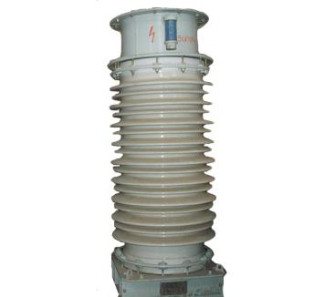

Общий вид трансформаторов напряжения приведен на рисунках 1 - 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| Исполнение трансформатора | НКФ-110-57У1 | НКФ-330-73У1 | НКФ-М-330 АУ1 | ||||||
| Заводские номера | 5412, 14038, 5482, 5314, 5374, 5369 | 8653, 8671, 8621, 10482, 10512, 10572 | 1272, 1296, 1273 | ||||||
| Номинальное первичное напряжение, В | 110000;V3 | 330000:V3 | |||||||
| Номинальное вторичное напряжение, В | 100:V3 | 100:V3 | |||||||
| Класс точности | 0,5 | 1,0 | 3,0 | 0,5 | 1,0 | 3,0 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 | 400 | 600 | 1200 | 400 | 600 | 1000 |
| Номинальная частота, Гц | 50 | 50 | 50 | ||||||
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69; - температура окружающей среды, °С | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НКФ-110-57У1 | 6 |
| Трансформатор напряжения | НКФ-330-73У1 | 6 |
| Трансформатор напряжения | НКФ-М-330 АУ1 | 3 |
| Трансформатор напряжения НКФ. Паспорт | - | 15 |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
