Хроматографы жидкостные ИнтерХром L-3000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в пробах веществ, материалов, технологических средах и других объектах анализа.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в потоке жидкой подвижной фазы в изократическом или градиентном режиме с последующей регистрацией разделенных веществ детектором.
Хроматографы разработаны по блочно-модульному принципу, состоят из системы подачи растворителя (насосов), системы ввода образца (автоматической и/или ручной), различных детекторов, системы обработки данных.
В состав хроматографов могут входить внешние устройства (модули или блоки) программно совместимые с системой, например, автосамплер, термостат колонок и др.
В зависимости от конкретных аналитических задач хроматографы комплектуют одним из детекторов: спектрофотометрическим ИнтерХром L-3500 УФ-Вид, спектрофотометрическим с диодной матрицей (диодно-матричным) ИнтерХром L-3520 ДМД, детектором светорассеяния (низкотемпературного испарительного светорассеяния) ИнтерХром L-3530 ELSD.
В состав хроматографов могут входить двух- и четырехканальные насосы.
Двухканальный насос ИнтерХром L-3225 состоит из двух независимых насосных модулей в едином корпусе. Каждый насосный модуль выполнен по двухплунжерной беспульсаци-онной несимметричной насосной схеме с последовательным соединением головок, индивидуальным независимым приводом, промывкой и системой электронной компенсации пульсации давления. Такая конструкция обеспечивает высокую точность и стабильность подачи элюента во всем диапазоне рабочих расходов. Градиент состава подвижной фазы формируется на стороне высокого давления в мультиспиральном смесителе. На входе в насос в органайзере L-3120 (отдельный блок) встроен двухканальный дегазатор малого объема.
Четырехканальный насос ИнтерХром L-3245 состоит из четырехканального модуля пропорциональных клапанов, формирующих градиент состава подвижной фазы на линии низкого давления. Насосный модуль выполнен по двухплунжерной беспульсационной несимметричной насосной схеме с последовательным соединением головок, промывкой и системой электронной компенсации пульсации давления. Такая конструкция обеспечивает высокую точность и постоянство подачи элюента в диапазоне расхода от 0,001 до 10,000 см3/мин при предельно малых пульсациях. На входе насоса расположен встроенный органайзер с четырехканальным дегазатором малого объема.
Для ввода образца хроматографы оснащают автосамплером ИнтерХром L-3320, позволяющим полностью автоматизировать работу прибора и выполнять все рутинные операции в автоматическом режиме и/ или ручным дозатором типа Rheodyne.
Термостат колонок ИнтерХром L-3400 хроматографов твердотельный, что обеспечивает высокую воспроизводимость результатов анализа. Для обеспечения безопасной работы хроматографа термостаты оснащены системой предотвращения протечек и предохранителем аварийного автоматического отключения при превышении заданной температуры.

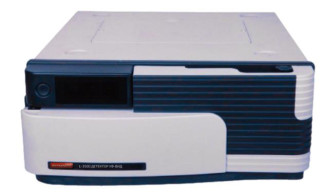

Общий вид хроматографов ИнтерХром L-3000 и блоков, входящих в его состав, приведен на рисунках 1-4, 6-11.
Нанесение серийного номера хроматографа на конструкцию средства измерений не предусмотрено. Серийный номер хроматографа указывается в паспорте типографским способом. Серийные номера блоков, входящих в состав хроматографа, наносятся на информационную табличку (шильд) в виде буквенно-цифрового обозначения, на заднюю панель корпуса каждого блока хроматографа и указываются в паспорте. Вид шильда приведен на рисунке 5
Пломбирование хроматографа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
| ТЛ и т гр Y р п лл | |
| @ 220В 50Гц | IP65 |
| ТУ 26,51*53.140-001-48498707-2022 | |
| L-3500 Детектор УФ-Вид Серийный № L3500220001 | |
| Сделано в России | Ж |
| ООО «Интерхимя 123007, г Москва. / 5-Я Магистральная ул., д. 12, эЛпсм(к 5Л</5 / | |
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид информационной таблички (шильда)
Хроматограф управляется с помощью специализированного программного обеспечения (далее - ПО) устанавливаемого на внешний Персональный компьютер (далее - ПК). Контроль всех параметров работы прибора осуществляется по цифровой шине с использованием ПО UL-TRAChrom тм.
Программное обеспечение выполняет следующие функции: управление работой хроматографа, сбор и обработку данных, включая количественный расчет и калибровку, статистическую и графическую обработку, архивирование данных, использование цифровой подписи и др. функции.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (обеспечивается лицензией с применением физического USB-ключа).
Программное обеспечение хроматографов не влияет на метрологические характеристики.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения ULTRAChrom тм
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UltraChrom |
| Номер версии (идентификационный номер) ПО, не ниже | 00.02.06.00.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики хроматографов жидкостных ИнтерХром L-3000 с детектором спектрофотометрическим ИнтерХром L-3500 УФ-Вид_
| Наименование характеристики | Значение |
| Диапазон длин волн, нм | от 190 до 800 |
| Уровень флуктуационных шумов нулевого сигнала (при детектировании на одной длине волны), е.о.п., не более | 3-10-5 |
| Дрейф нулевого сигнала, е.о.п./ч, не более | 2-10-4 |
| Предел детектирования по антрацену, г/см3, не более | 2-10-9 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более | |
| -времени удерживания | 0,5 |
| -площади пика | 3 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа, %, не более | |
| - времени удерживания | ±3 |
| - площади пика | ±4 |
Таблица 3 - Метрологические характеристики хроматографов жидкостных ИнтерХром L-3000 с детектором спектрофотометрическим с диодной матрицей ИнтерХром L-3520 ДМД_
| Наименование характеристики | Значение |
| Диапазон длин волн, нм | от 190 до 640 |
| Уровень флуктуационных шумов нулевого сигнала (при детектировании на одной длине волны), е.о.п., не более | 5-10-5 |
| Дрейф нулевого сигнала, е.о.п./ч, не более | 1-10-2 |
| Предел детектирования по антрацену, г/см3, не более | 5-10-9 |
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более | |
| -времени удерживания -площади пика | 0,5 3 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа, %, не более - времени удерживания - площади пика | ±3 ±4 |
Таблица 4 - Метрологические характеристики хроматографов жидкостных ИнтерХром L-3000 с детектором светорассеяния ИнтерХром L-3530 ELSD_
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, В, не более | 1-10-3 |
| Дрейф нулевого сигнала, В/ч, не более | 1-10-3 |
| Предел детектирования по глюкозе, г/см3, не более | 2-10-5 |
| Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более | |
| -времени удерживания | 0,5 |
| -площади пика | 3 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа, %, не более | |
| - времени удерживания | ±3 |
| - площади пика | ±4 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 !2323 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 °С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа (мм рт. ст.) | от +5 до +35 от 20 до 80 от 84,0 до 106,7 (от 630 до 800) |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 6 - Основные технические характеристики блоков, входящих в состав хроматографов жидкостных ИнтерХром L-3000_
| Наименование блока | Наименование характеристики | ||
| Габаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более | Потребляемая мощность, Вт, не более | |
| Детектор спектрофотометрический ИнтерХром L-3500 УФ-Вид | 462 x 367 x 143 | 12,6 | 90 |
| Детектор спектрофотометрический с диодной матрицей ИнтерХром L-3520 ДМД | 462 x 367 x 143 | 12,6 | 90 |
| Детектор светорассеяния ИнтерХром L-3530 ELSD | 250 x 530 x 330 | 15,5 | 264 |
| Двухканальный насос ИнтерХром L-3225 | 453 х 359 х 143 | 22 | 150 |
| Четырехканальный насос ИнтерХром L-3245 | 453 х 359 х 244 | 19 | 150 |
| Термостат колонок ИнтерХром L-3400 | 464 х 370 х 90 | 7,6 | 170 |
| Органайзер емкостей растворителей со встроенным дегазатором малого объема ИнтерХром L-3120 | 464 х 370 х 90 | 6,6 | 60 |
| Автосамплер ИнтерХром L-3320 | 453 х 359 х 244 | 17 | 110 |
наносится на шильд, расположенный на задней панели хроматографа и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство |
| Хроматограф жидкостный в составе: - детектор спектрофотометрический - детектор спектрофотометрический с диодной матрицей - детектор светорассеяния - двухканальный насос - четырехканальный насос - термостат колонок - органайзер емкостей растворителей со встроенным дегазатором малого объема - автосамплер - ручной инжектор | ИнтерХром L-3000 ИнтерХром L-3500 УФ-Вид ИнтерХром L-3520 ДМД ИнтерХром L-3530 ELSD ИнтерХром L-3225 ИнтерХром L-3245 ИнтерХром L-3400 ИнтерХром L-3120 ИнтерХром L-3320 Rheodyne | 1 шт. (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) |
| Комплект ЗИП | - | 1 шт. |
| Программное обеспечение | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.* |
| Методика поверки | - | 1 экз. |
| * Возможна поставка на электронном носителе | ||
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ТУ26.51.53.140-001-48498707-2022 Хроматографы жидкостные ИнтерХром L-3000. Технические условия.
